集成制动功能的交流伺服驱动电机结构

　　在自动化产线的垂直轴传动、需要快速停机定位的工装夹具驱动、精密输送段的位置控制场景里，普通伺服电机断电后容易受负载重力或者惯性影响出现轴系滑移，这时候带制动器的交流伺服电机就成了选型时的优先项。这款集成制动器的交流伺服电机，把制动模块和伺服电机本体做了同轴集成设计，不需要额外在电机输出端加装外置制动单元，能大幅缩减驱动端的轴向安装空间，对于安装位紧凑的小型自动化设备来说，能省出不少布局余量。

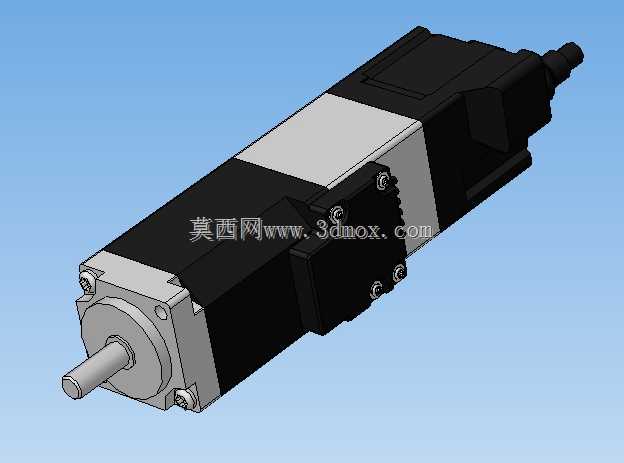

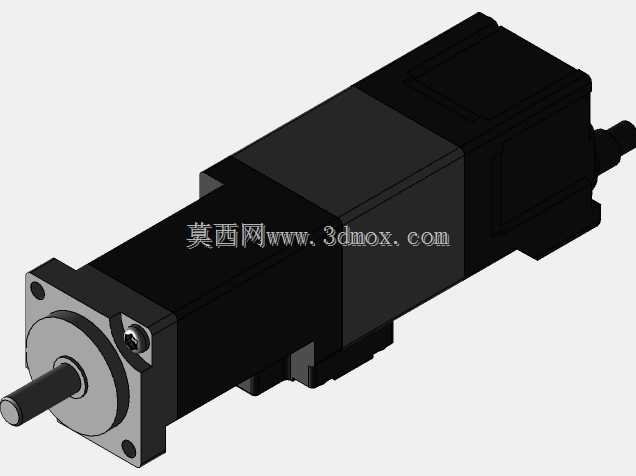

　　从结构设计逻辑来看，制动模块布置在电机非输出端的后侧，和电机的定子、转子部分做了共壳体集成，制动单元的供电回路和电机动力回路做了分线处理，接线端预留了独立的制动电源接口，现场接线时可以直接对接驱动器的制动控制输出端，不需要额外做线路转接。电机的输出轴采用标准圆柱轴伸带键槽的结构，轴伸端的安装法兰匹配通用伺服的安装尺寸，和同功率段常规不带制动的伺服电机安装孔位完全兼容，设备改型的时候不需要重新加工安装板，直接替换就能实现带制动的功能升级。

　　实际使用场景里，这类带制动的伺服电机常被用在数控设备的Z轴驱动、关节型工业机器人的小臂回转驱动、垂直提升类小型输送机的动力端，还有需要断电保持位置的精密变位机驱动工位。制动器采用失电制动的结构逻辑，也就是正常供电给电机驱动负载运行的时候，制动模块同步通电解除制动，电机轴可以自由回转；当设备断电、触发急停或者驱动器报警的时候，制动模块同步断电，靠内部弹簧压力推动摩擦片抱紧电机后端的制动盘，瞬间锁死输出轴，避免垂直负载下坠、工位偏移的问题，制动响应的延迟控制在毫秒级，能满足精密设备的停机定位精度要求。

　　从安装边界来看，电机本体的壳体采用方形切边的结构，相邻安装面的垂直度控制在工业级公差范围内，安装时可以用法兰端面定位，也可以用壳体侧面的安装平面做卧式固定，两种安装方式的定位基准都做了精加工处理，装配后轴系的径向跳动能控制在0.02mm以内，满足精密传动的回转精度要求。电机后端的编码器模块和制动模块做了分层布置，编码器处于最末端的独立腔体内，和制动模块之间有隔热隔板隔开，避免制动模块长时间抱闸产生的热量影响编码器的检测精度，这一点在长时间频繁启停、制动频次高的工况下尤为重要，能有效降低编码器温漂带来的位置误差。

　　建模过程中，对电机的各个装配间隙做了还原：制动摩擦片和制动盘之间的工作间隙、定子和转子之间的气隙、输出轴和前端轴承的配合公差都按照实际产品的装配要求做了参数化设置，导出的装配模型可以直接用来做设备的干涉检查，在做整机布局的时候，能准确模拟电机和周边走线槽、传动连接件的空间位置关系，避免实际装配时出现空间干涉。电机表面的散热筋结构沿着轴向布置，和壳体一体成型，建模时还原了散热筋的高度和间距，在做设备热仿真分析的时候，可以直接导入模型计算电机满负载运行时的表面散热效率，给设备的通风散热设计提供准确的模型依据。

　　接线盒部分布置在电机壳体的侧上方，预留的走线空间足够容纳动力线、制动线、编码器线的弯曲半径，建模时还原了接线盒的安装法兰和密封槽结构，做防水结构设计的时候可以直接参考这个密封槽的尺寸选配密封圈，满足不同防护等级的设备设计要求。输出轴端的油封安装位也做了精确还原，轴上的卡簧槽、键槽的尺寸都和通用标准件匹配，选型时可以直接根据模型里的尺寸选配对应的联轴器、键、油封等标准配件，不用再反复核对二维图纸的尺寸参数，能大幅缩短结构设计阶段的选型和建模时间。
