轴径40mm鼓形齿式联轴器结构设计

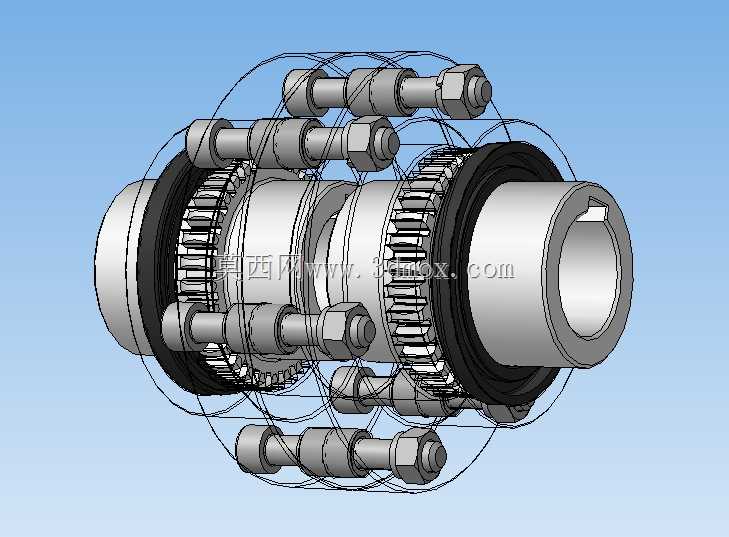

　　在重载传动系统的轴系连接场景中，这类轴径40mm的齿轮联轴器是解决两轴间安装同轴度偏差、补偿运行中热胀冷缩与负载变形偏移的核心部件，常见于冶金辊道传动、矿山输送设备驱动端、中型减速机输出端与工作机的连接工位，相比弹性套柱销联轴器，它能传递更大的额定扭矩，同时具备更强的径向、角向与轴向偏移补偿能力，适合连续运转、冲击载荷不大但扭矩需求较高的传动链路。从结构设计逻辑来看，这套联轴器采用内外齿啮合的核心结构，两个带外齿的轴套分别安装在主动轴与从动轴端，轴套内孔加工有标准键槽，可通过平键实现与轴的周向固定，轴孔直径设定为40mm，适配常规直径的传动光轴，安装时轴套的轴向定位可通过轴端挡圈或者轴肩实现，避免运转过程中出现轴向窜动。

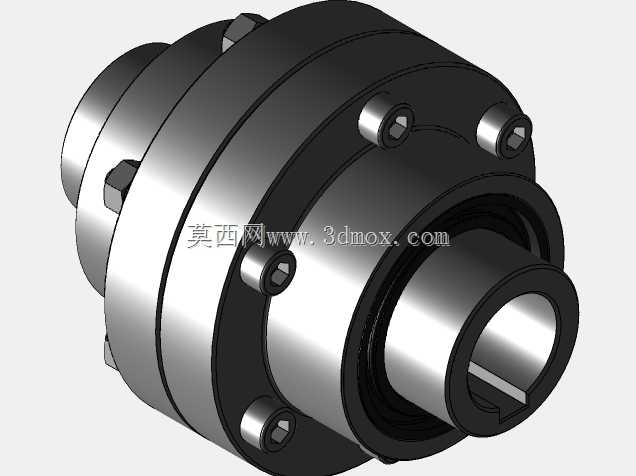

　　外齿采用鼓形齿修形设计，齿面沿齿长方向做弧形修磨，这种设计能在两轴存在角向偏移时，避免轮齿边缘出现应力集中，减少齿面局部磨损，相比直齿联轴器，鼓形齿的允许角位移量可提升30%以上，同时啮合接触面积更大，传动平稳性更强。两个外齿轴套外部配套带内齿的外套圈，内齿参数与外齿完全匹配，外套圈分为对称的两部分，沿轴向对接后通过一圈高强度螺栓组件实现紧固连接，螺栓沿圆周方向均匀分布，预紧后可保证两个外套圈紧密贴合，将两个外齿轴套包裹在内，实现扭矩的传递：主动端轴套的外齿带动外套圈的内齿转动，外套圈再通过另一端的内齿带动从动端轴套转动，完成动力从主动轴到从动轴的传输。螺栓配套有对应的螺母与防松垫圈，可避免设备长期运转过程中螺栓出现松动脱落，

　　保证连接可靠性。在外套圈与轴套的配合端面，设计有密封结构，可在啮合腔体内填充润滑脂，减少轮齿啮合过程中的磨损，降低运转噪音，延长联轴器的维护周期。从安装边界来看，这套联轴器的径向最大尺寸由外套圈的外径决定，安装时需要预留足够的径向空间，避免与周边的设备机架、护罩产生干涉；轴向尺寸则需要匹配两轴端的预留安装间距，安装时需要控制两轴的轴向窜动量在联轴器允许的补偿范围内，避免轮齿出现轴向脱开或者过度挤压。在实际选型应用中，这类联轴器不适合高速重载且存在强冲击载荷的工况，因为齿轮啮合属于刚性啮合范畴，缓冲吸振能力有限，多用于中低速、扭矩平稳的传动场景。建模过程中，轮齿部分的参数匹配是核心要点，内外齿的模数、压力角、齿数必须完全一致，

　　鼓形齿的修形量需要根据允许的最大角偏移量计算确定，修形量过大会降低轮齿的接触强度，修形量过小则无法起到补偿偏移的作用；螺栓孔的位置度需要严格控制，沿圆周方向均匀分布，保证两个半外套圈对接时孔位完全对齐，避免出现安装卡滞。轴套内孔的键槽尺寸需要匹配对应轴径的平键标准，键槽的对称度、深度公差需要符合传动件的配合要求，避免安装时键与键槽出现过松或者过紧的情况。密封槽的尺寸需要匹配对应的密封圈规格，保证密封效果，防止润滑脂泄漏以及外部粉尘、水汽进入啮合腔体，避免齿面出现磨粒磨损。在三维建模的装配环节，需要验证轮齿的啮合间隙，保证常温下齿侧间隙处于合理范围，既能补偿热胀冷缩带来的尺寸变化，又不会因为间隙过大导致传动过程中出现冲击。同时需要做运动干涉检查，模拟两轴存在最大允许角向偏移、径向偏移时，外套圈与轴套、螺栓与周边结构不会出现运动干涉，保证实际安装运转时的可靠性。这类联轴器的维护点相对集中，定期检查螺栓预紧力、补充啮合腔体的润滑脂、检查齿面磨损情况即可，相比其他结构的联轴器，它的结构强度更高，使用寿命更长，在中大功率的传动系统中应用十分广泛。
