邮票渐进式冲压成型模具结构设计

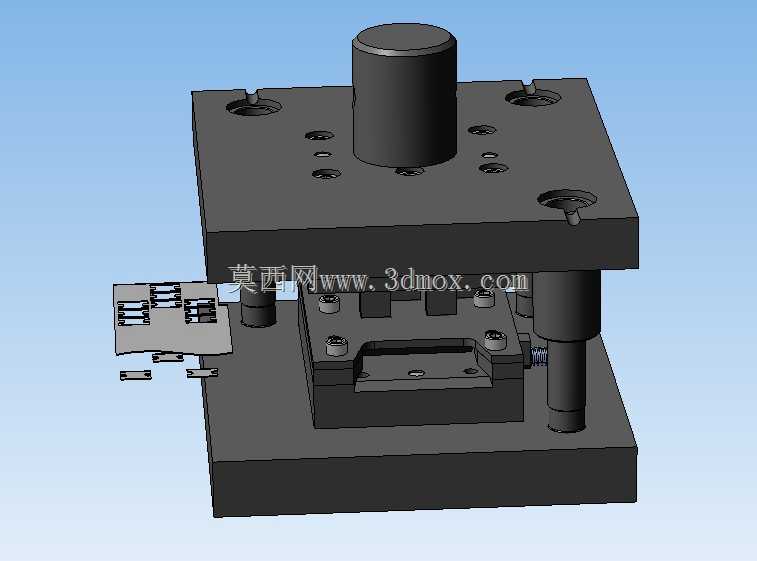

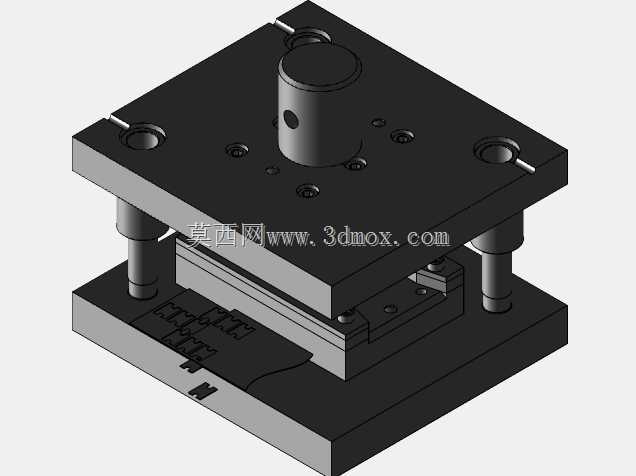

　　这套级进冲压结构主要面向薄型带料的连续冲裁加工场景，适配印刷后带邮票齿孔的纸张或薄金属纪念票的批量成型工序，在票证印刷、防伪标识生产、小型薄材冲切生产线中可直接嵌入连续送料工位，替代单工序冲裁的低效作业模式。整套模具采用标准后侧导柱模架搭建，上下模座通过对称布置的滑动导柱导套实现合模导向，导柱配合间隙控制在0.01mm以内，可承受连续高速冲压下的侧向力偏移，保证每一次冲裁的刃口对位精度。上模座中心设置模柄连接结构，可直接适配普通开式压力机的滑块安装孔，无需额外加装连接法兰，模柄与上模座采用过盈配合加防转销定位，避免长期冲压作业中模柄松动导致的合模偏差。下模座通过四周的沉头安装孔可直接固定在压力机工作台面，

　　安装孔位间距适配多数公称压力16吨及以下开式压力机的T型槽布局，现场安装时无需额外加工转接板。模具的工作部分采用分体式镶块结构，沿送料方向依次布置定位孔冲裁、齿孔冲切、外形落料三个工位，带料通过自动送料机构沿导料板送入模腔，每个工位之间设置导正销定位，修正送料步距的累积误差，保证单张邮票的齿孔均匀度、外形尺寸偏差控制在0.02mm范围内。其中齿孔冲切工位采用密集排列的小直径冲头，冲头尾部加装垫板分散冲压力，避免小冲头在连续冲裁中出现崩刃、断裂问题，冲头与卸料板之间采用小间隙滑配，为冲头提供全程导向支撑，哪怕冲头直径小至1mm也能保证垂直冲裁，不会出现啃模问题。卸料板采用弹性卸料结构，内置矩形截面弹簧提供卸料力，

　　开模时可将箍在冲头上的带料平稳脱出，不会带起薄料导致送料错位。下模的凹模同样采用镶拼结构，每个工位的凹模刃口单独加工、单独更换，当某一工位刃口磨损后，无需拆卸整套模具，只需拆下对应镶块进行修磨或更换即可，大幅减少设备停机维护时间。模具的闭合高度控制在180mm左右，最大开模行程满足40mm即可完成全工序作业，适配多数中小型冲压设备的行程参数，无需对设备进行改造即可投产。在实际生产场景中，这套模具可配合卷料放卷机、收料机组成连续冲压生产线，每分钟可完成300次以上冲次，单班产量可达十万件以上，相比单工序模生产效率提升6倍以上，同时减少多次定位带来的尺寸偏差，成品的齿孔光滑无毛刺，外形边缘整齐，完全满足邮票类产品的外观精度要求。

　　设计过程中充分考虑了薄材冲裁的压料需求，在每个冲裁工位周围都设置了弹性压料钉，合模时先压紧带料再完成冲切，避免薄料在冲裁过程中出现翘曲、拉扯变形，保证成品平整度。导料板采用可调式结构，可根据带料宽度调整导料间距，适配不同规格的票证带料生产，无需更换整套导料组件，提升模具的通用适配性。上下模座采用45号钢调质处理，硬度达到HB220-250，具备足够的刚性承受连续冲压的交变载荷，长期使用不会出现模座变形导致的精度丧失。所有冲头、凹模镶块均采用Cr12MoV合金工具钢制作，淬火硬度达到HRC58-62，具备优异的耐磨性和抗冲击性能，正常维护条件下刃口寿命可达百万冲次以上。模具的限位柱设置在上下模座的对角位置，合模时通过限位柱控制刃口切入深度，避免刃口切入过深导致的磨损加剧，同时防止设备闭合高度调整不当造成的模具损坏。
