大功率交流伺服电机HG-JR150K24W0C结构设计

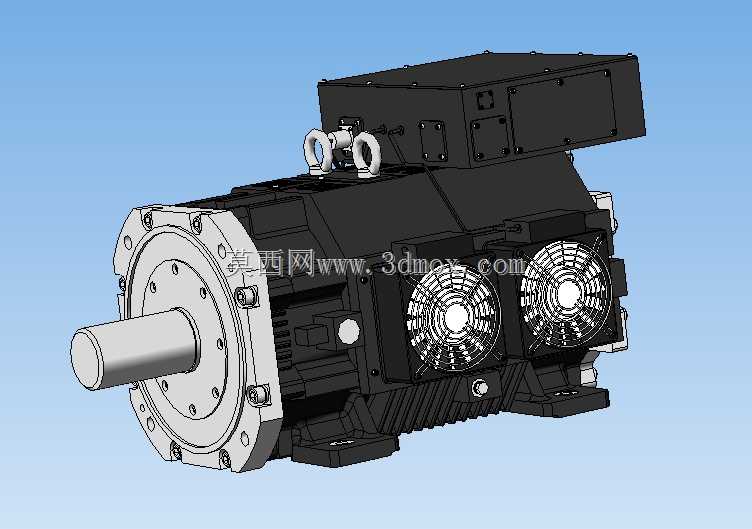

　　这款大功率交流伺服电机的三维结构设计，首先要匹配高端数控装备、大型注塑机、重型机械手这类对动态响应和扭矩输出有严苛要求的应用场景，在做结构拆解建模的时候，最先要敲定的是输出端法兰的安装边界——前端采用方形安装法兰带止口定位的结构，止口的配合公差选H7/js6过渡配合，能保证电机和负载端连接的同轴度，避免高速运转时出现径向跳动，输出轴采用带键槽的圆柱轴结构，键槽的对称度公差控制在0.02mm以内，既可以传递大扭矩，也能适配标准的联轴器、带轮等传动连接件，不需要额外做转接结构。

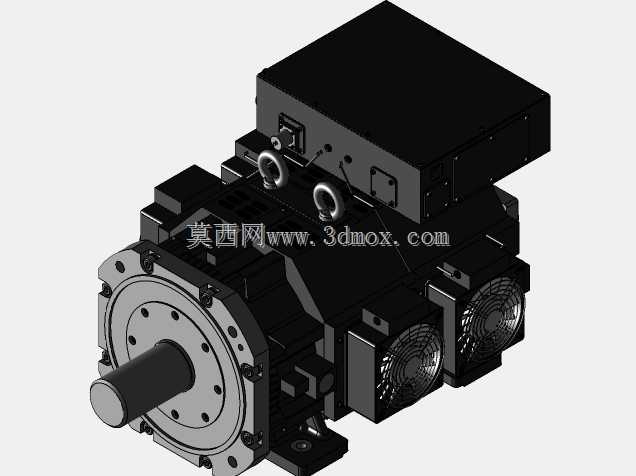

　　电机本体的散热结构是设计里的重点，因为这款电机额定功率大，持续运行时的绕组发热如果不能及时散出，会直接导致磁钢退磁、编码器精度漂移，所以在电机非输出端的侧面布置了双轴流散热风扇的安装位，风扇的风路顺着电机壳体的轴向散热筋走，能把定子绕组传导到机壳上的热量快速带走，机壳的散热筋采用不等高梯形截面设计，靠近风扇位置的筋条高度稍低，远离风扇的位置筋条加高，平衡整个机壳长度方向上的散热效率，避免出现局部过热的问题。电机顶部的接线盒采用独立密封结构，接线盒和机壳之间加了密封胶条，防护等级可以达到IP54，能适配车间里有少量切削液飞溅、粉尘较多的安装环境，接线盒内部预留了动力线、编码器线、制动电阻线的独立走线槽，避免强电和弱电信号之间出现干扰，影响伺服驱动器的信号采集精度。

　　吊环的安装位置做了加强筋处理，因为电机整体重量较大，在设备组装、后期维护吊装的时候，两个对称布置的吊环要能承受整机的重量，吊环的螺纹孔直接加工在机壳的铸钢嵌件上，不是直接在铝制机壳上攻丝，避免吊装时出现螺纹滑牙的安全隐患。后端的编码器安装位设计成了可拆卸的端盖结构，后期如果需要更换不同分辨率的编码器，或者做编码器零点校准，不需要拆开整个电机的定子转子部分，只需要拆开后端盖就能操作，大幅降低现场维护的难度。电机底部的安装脚采用和机壳一体铸造成型的结构，安装脚的螺栓孔做了长圆孔设计，安装时可以微调电机的轴向位置，方便调整和负载之间的传动带张紧度，或者联轴器的轴向间隙，不需要重新打安装孔。

　　在做三维建模的时候，所有的配合面都留了合理的加工余量和装配间隙，比如定子和机壳的过盈配合面，建模时就考虑了热装工艺的公差要求，转子和输出轴的连接采用热套加键的双重固定结构，避免大扭矩加减速时出现转子和轴之间的相对转动。电机的整体外形尺寸在建模时严格按照实际安装边界约束，总长度、法兰安装孔的孔距、输出轴的伸出长度、底部安装脚的孔位尺寸都和实际量产产品一致，结构工程师在做设备整体布局的时候，可以直接把这个模型导入装配体，不需要再核对二维图纸的安装尺寸，就能提前排查和周边部件的干涉问题，比如和机床主轴箱的安装间隙、和走线槽的位置冲突、和散热管路的布局干涉，都能在设计阶段提前发现并调整，减少后期样机试制时的改模成本。另外，电机后端的手动释放刹车结构也做了详细建模，在设备断电需要手动移动负载的时候，可以通过这个结构松开电机的内置抱闸，方便现场调试和故障排查，这个结构的操作位置特意设计在接线盒旁边，不需要额外拆除其他防护部件就能操作，符合工业设备的人机工程要求。
