集成电动制动功能的直流伺服驱动电机

　　在自动化产线的垂直轴传动、精密机床进给轴、机器人关节驱动这类需要断电位置保持、快速制动停机的工况里，普通伺服电机往往需要额外加装外置制动单元，不仅占用安装空间，还会因为同轴度装配误差引入传动间隙，影响整体传动精度。这款集成电动制动器的直流伺服电机，正是针对这类场景做的一体化结构设计，把制动模块直接整合在电机尾端壳体内部，省去了外接制动器的装配调整环节，从结构根源上压缩了轴向安装尺寸，同时避免了外接部件带来的装配公差累积。从结构设计逻辑来看，电机主体沿用了高功率密度的伺服电机定子转子布局，定子采用多槽集中绕组结构，保障低速段的扭矩输出平稳性，转子做了动平衡校正，适配高转速工况下的振动控制要求。尾端集成的失电式电动制动器，

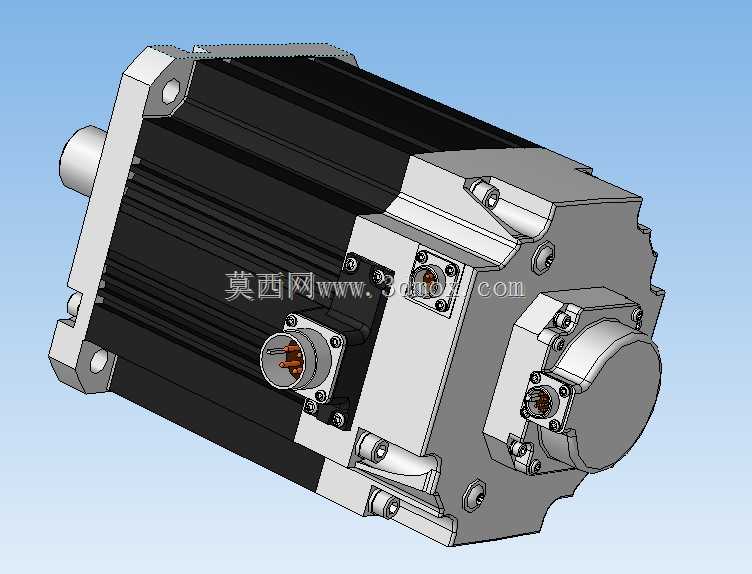

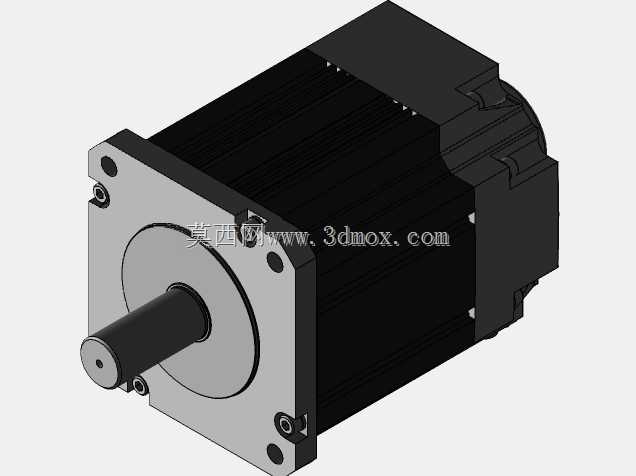

　　在电机通电运行时，制动器线圈得电吸合摩擦片，解除制动状态，电机输出轴可自由转动；当设备断电或者触发急停信号时，制动器线圈失电，弹簧机构推动摩擦片压合制动盘，直接锁死电机输出轴，避免垂直负载下滑、传动机构误动作，保障设备运行的安全性。外形结构上，电机主体采用方形安装法兰设计，安装孔位做了沉头处理，可直接适配标准伺服电机的安装基座，不需要额外做安装板的定制加工，替换现有同规格普通伺服电机时不需要改动设备的机械安装结构。输出轴采用标准轴径设计，轴端加工有键槽，可通过联轴器、同步轮直接连接负载端，轴伸长度控制在通用适配范围内，避免轴伸过长带来的径向跳动问题。电机侧面布置有两个航空插头接口，分别对应动力供电与编码器信号反馈，

　　接口做了防水密封处理，适配车间多粉尘、少量切削液飞溅的工业使用环境，接线时可直接对应标准伺服驱动器的接口定义，不需要额外改线。安装边界方面，电机的整体轴向尺寸相比同功率普通伺服电机加外置制动器的组合缩短了近五分之一，径向尺寸与同功率标准伺服电机保持一致，在做设备结构布局时，不需要额外预留制动器的安装空间，对于安装空间紧凑的小型自动化设备、桌面级精密加工设备来说，能有效降低整体结构的设计难度。制动器的摩擦片采用耐磨复合材料，长期频繁启停制动也不会出现过度磨损，制动扭矩与电机额定输出扭矩做了匹配设计，可在额定负载下实现可靠锁止，不会出现制动打滑的情况。编码器部分集成在制动器后端，与电机转子直连，位置反馈精度可满足高精度位置控制的需求，

　　不会因为集成了制动模块就降低位置检测的精度。在实际选型应用时，需要注意安装面的平面度要求，法兰安装面的平面度公差需要控制在0.02mm以内，避免安装时电机壳体受挤压出现变形，影响内部轴承的运转精度。输出轴与负载连接时，要保证同轴度公差在允许范围内，避免径向力过大导致轴承过早磨损。制动器的供电回路需要与设备的安全回路做联锁设计，当设备触发安全门打开、急停按下等信号时，要同步切断制动器的供电，实现即时制动锁止。这款一体化的结构设计，相比分体式的电机加制动器组合，减少了中间的连接轴、连接法兰等零部件，整体的转动惯量控制更优，动态响应速度更快，在需要频繁正反转、快速启停的工况下，能有效缩短设备的动作节拍，提升整体运行效率。壳体表面做了散热筋结构设计，可在自然冷却条件下满足额定功率下的持续运行散热需求，不需要额外加装散热风扇，进一步降低了运行时的噪音，也减少了风扇进灰带来的维护需求。
