软包装产线多向万向球输送台结构

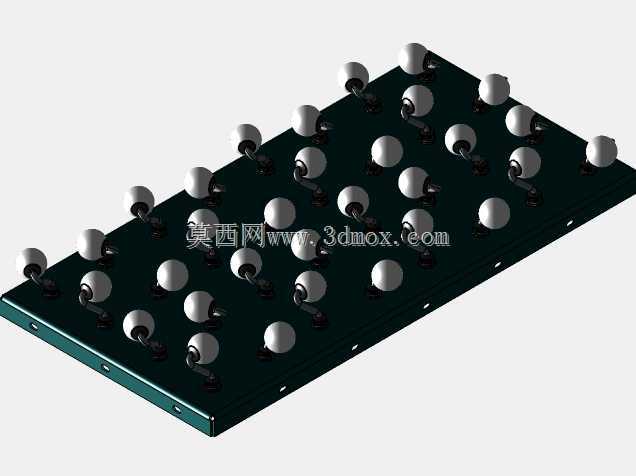

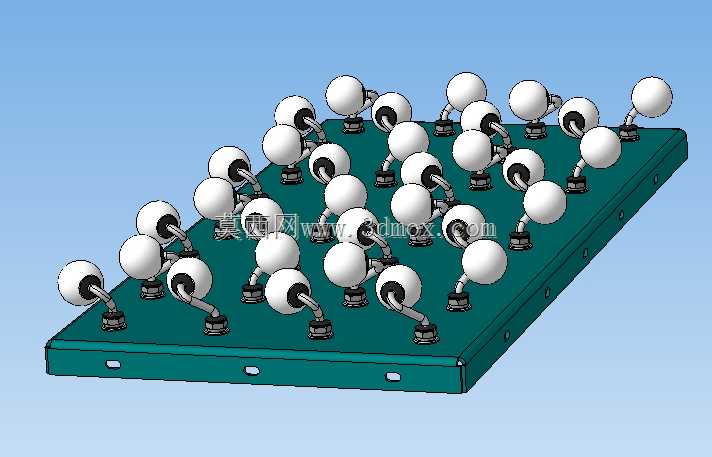

　　这套多向输送结构主要面向软包装生产环节的物料转运需求，在软袋包装、覆膜裹包产品的后段工序中，常规单向皮带或辊筒输送只能实现固定方向的物料位移，遇到产线合流、工位分流、多工序间直角转向、人工理料位的任意方向推送需求时，单向输送结构往往需要额外布置顶升移载、转角推包机构，不仅占用产线纵向空间，还会因为软包装产品表面易变形、易剐蹭的特性，在硬接触推料过程中出现包装褶皱、表面划伤甚至内容物挤压变形的问题。这套结构采用密集布置的万向球作为承载输送面，单颗万向球通过底部螺纹柱固定在台面板上，安装时可根据实际输送的物料尺寸调整球头的排布间距，针对软包装产品底部承压能力弱的特点，排布时保证任意姿态下的软包装袋底部至少有4颗万向球同时接触承载，

　　避免局部压强过大压损包装表面。台面板采用整体铣削加工的钢板结构，边缘做倒角处理，所有万向球安装孔位采用沉孔设计，保证固定后万向球底座完全沉入面板表面以下，不会出现凸起剐蹭物料底部的情况，面板上预留的长条形安装孔用于整套输送台与产线机架的固定连接，可在一定范围内调整安装位置，适配不同宽度的主输送线对接需求。从功能实现逻辑上看，每颗万向球的球头可实现任意方向的自由转动，物料放置在台面上时，操作人员或者侧边的辅助导向机构可以用极小的推力将物料推向任意方向，不需要额外设置顶升转向机构，在多工位并行的理料、检测、装箱工位段，这套结构可以作为中间缓冲输送台，承接上游输送线送来的软包装产品，操作人员可以根据工位忙闲状态灵活将物料推送至空闲工位，

　　避免单条输送线拥堵导致的物料堆积。设计过程中针对软包装产品的重量特性，选用的万向球承载能力单颗不低于5kg，整台输送台的总承载能力可满足常规软包装产品整线输送的载荷要求，球头采用光滑尼龙材质，相比钢制球头摩擦力更小，同时不会划伤软包装的覆膜表面，万向球内部的密封结构可适配包装车间偶尔的粉尘、少量喷淋清洁场景，避免粉尘进入球头内部导致转动卡滞。安装边界上，整套输送台的台面高度可通过底部支撑脚调整，对接高度范围覆盖常规包装产线600mm-850mm的常用台面高度，台面板的长宽尺寸可根据产线实际工位布局灵活调整，不需要改动万向球的安装结构，只需要对应增减万向球的布置数量即可。在分段输送的应用场景下，可将多组该输送台沿产线方向拼接，不同分段可对应不同的操作工位，分段之间不需要额外设置过渡板，万向球的排布在拼接位置保持间距一致，物料推送过程中不会出现卡顿。相比传统的万向球工作台，这套结构在排布时特意将相邻万向球的安装位置做了错位排布，避免物料沿对角线方向推送时出现球头间隙过大导致的物料下陷问题，针对软包装产品边缘较软的特点，错位排布后任意方向的移动路径上，球头的支撑点间距不超过50mm，保证薄型软袋在推送过程中不会卡入球头间隙。实际应用中，这套结构除了软包装生产场景，也可适配轻型纸盒、塑料周转箱的多向转运需求，但设计初始的参数选型完全围绕软包装产品的特性展开，包括球头材质选择、排布密度计算、面板表面处理工艺，都优先考虑软包装产品的表面防护需求，

　　避免硬质接触带来的包装外观损伤。台面板底部预留的安装槽位可加装辅助的侧边导向条、物料阻挡机构，不需要在面板上额外钻孔，方便用户根据自身产线需求做功能扩展，导向条采用光滑超高分子量聚乙烯材质，与软包装侧边接触时不会产生剐蹭痕迹，阻挡机构可采用轻便的气动挡销，挡销升起时可临时截停物料，方便工位操作人员取料，挡销降下后物料可顺畅通过。整套结构没有复杂的传动部件，日常维护只需要定期清理台面上的包装碎屑、粉尘，检查万向球的转动顺畅度即可，相比带动力的多向输送设备，维护成本极低，同时没有动力部件带来的噪音问题，适合包装车间对作业环境噪音有要求的场景。在产线布局紧凑的车间内，这套输送台不需要预留传动电机、传动辊的安装空间，整体厚度较薄，可架设在现有输送线的侧边作为临时缓存台，也可嵌入到现有输送线中间作为转向缓冲段，不需要对原有产线做大规模改造，安装调试周期短，适配性较强。
