焊接工位用不可调节折叠式定位挡块结构

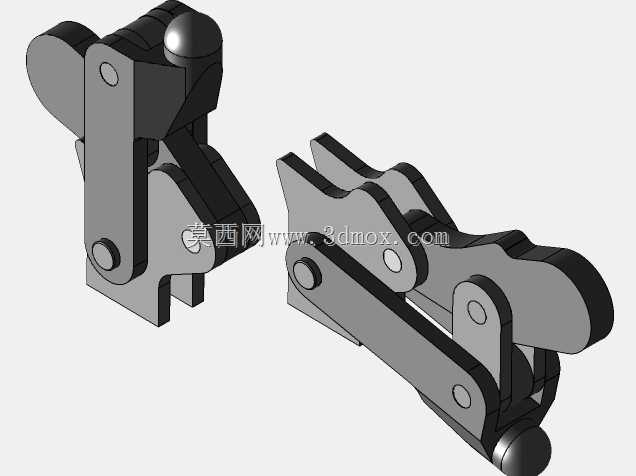

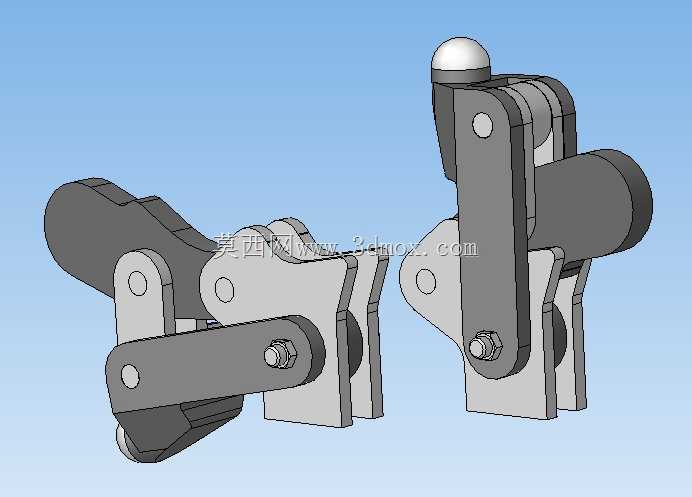

　　在批量焊接加工的生产工位上，工件定位的一致性直接决定焊缝成型质量与后续装配精度，这类不可调节折叠挡块，就是针对固定规格工件的重复定位需求设计的工装组件，多用于汽车零部件焊接、钢结构组对、型材拼接等需要频繁上下料的焊接场景。日常生产中，很多焊接工位的工件定位基准是固定不变的，不需要反复调整挡块位置，可调节结构反而会因为长期受工件碰撞、焊渣飞溅侵蚀出现定位间隙，导致批量工件的定位尺寸出现偏差，这种不可调节的折叠结构刚好规避了这个问题，挡块的工作位置通过铰接结构的硬限位实现锁止，没有多余的调节螺纹、滑动副，长期使用也不会因为磨损出现定位窜动。从结构设计逻辑来看，整个挡块组件采用分体铰接式布局，主体支撑座为平板式结构，

　　可直接通过螺栓固定在焊接工装的平台基准面上，安装面做了铣平处理，保证和工装台面的贴合度，避免安装后出现倾斜。挡块的工作臂通过销轴和支撑座连接，销轴配合处采用小间隙公差配合，既保证转动顺畅，又不会出现径向晃动；当挡块翻起到工作位置时，支撑座上的贴合面会和工作臂的侧面完全抵接，形成硬限位，此时工作臂的定位面垂直于工装平台基准面，刚好抵住工件的定位边，限制工件的横向位移；完成焊接后，只需要将工作臂向下翻折，就能让出工件的取放空间，不需要拆卸整个挡块，大幅缩短上下料的辅助时间。考虑到焊接工位的恶劣工况，整个挡块的铰接位置做了防焊渣侵入的结构设计，销轴两端采用沉头安装，配合面的缝隙做了贴合处理，

　　避免焊接过程中飞溅的焊渣卡入铰接缝隙导致挡块无法翻折；工作臂的定位面做了加厚处理，长期受工件碰撞也不会出现变形，定位面的粗糙度控制在合理范围，既不会因为过于粗糙刮伤工件表面，也不会因为过于光滑导致工件定位时出现滑移。从安装边界来看，这类挡块的支撑座安装孔位采用标准化间距设计，可适配常见的焊接平台T型槽间距，也可以直接焊接在专用工装的对应位置；翻折状态下整个挡块的高度低于工装平台上的工件支撑高度，不会和吊装的工件发生干涉，工作状态下挡块的定位面高度覆盖常见的型材、冲压件的定位边高度，不需要额外加装垫高块。实际生产应用中，这类挡块通常成对布置在工件的两个定位侧边，配合工作台面上的支撑块使用，工件吊装到工位后，

　　只需要将工件推到挡块定位面贴紧，就可以启动夹紧机构完成工件固定，不需要人工反复测量定位尺寸，单工位的上下料时间可以缩短近百分之四十；同时因为没有调节结构，日常维护只需要定期在销轴位置滴注少量润滑油，清理表面积攒的焊渣即可，不需要像可调节挡块那样定期校准定位尺寸、紧固调节螺丝，大幅降低了工装的维护成本。不同于通用型的可调定位挡块，这种不可调节折叠结构专门针对固定产品的焊接生产线设计，所有的转动行程、限位位置都是对应特定工件的定位需求做的匹配，没有多余的结构冗余，整体结构紧凑，占用工装平台的安装面积小，可以在狭小的工装空间内布置多个挡块，实现复杂工件的多点定位。在结构强度校核层面，工作臂的截面尺寸按照焊接工位常见的工件碰撞冲击力设计，正常使用情况下，即使工件吊装时轻微碰撞挡块，也不会出现工作臂弯曲、销轴变形的问题；铰接位置的销轴采用高强度钢材制作，表面做了硬化处理，长期反复翻折也不会出现磨损松旷，保证定位精度的长期稳定性。
