多工位顺序组合冲压印记工装结构

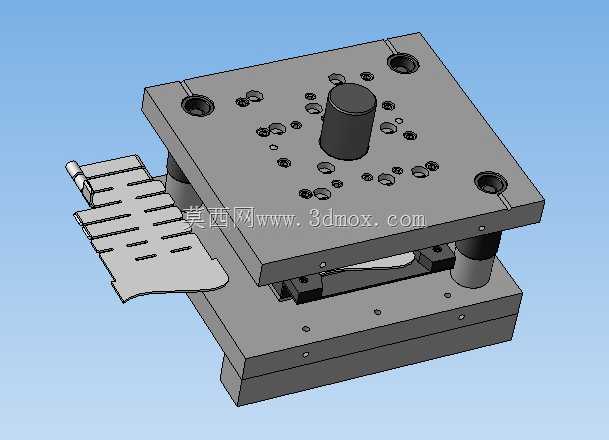

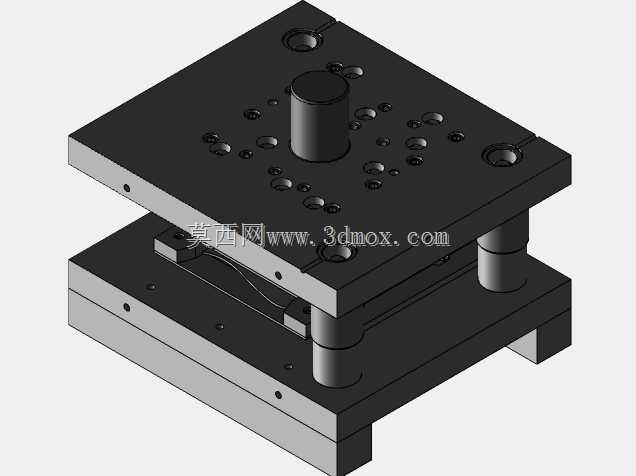

　　这套顺序组合动作印记结构，主要面向五金薄板类零件的表面标识压印、多工位同步成型工序场景，常见于小型五金冲压件、接插端子、薄金属结构件的批量加工产线，替代单工序分散压印的低效作业模式，能在单次冲床行程内完成多组印记的顺序压合，避免单次冲压载荷过大导致的板料变形、印记深浅不均问题。从结构布局来看，整套工装采用标准冷冲模模架作为承载基体，上下模座通过对角布置的导柱导套实现精准导向，导套配合间隙控制在H7/h6精度区间，保证上下模合模时的位置重复精度控制在0.02mm以内，避免压印位置偏移。上模部分集成了多组顺序动作的压印凸模，凸模的动作时序通过内置的斜楔驱动块实现差序动作，而非所有凸模同步接触板料：最先接触板料的是定位侧的预压料板，

　　预压料板通过矩形弹簧提供预压力，在凸模接触工件前先将板料压实，避免压印过程中板料窜动；随后按照工艺排布的顺序，不同位置的印记凸模依次下行接触板料，每一组凸模的行程差通过斜楔的斜面升程控制，确保每一个印记的压入深度一致，压印力逐次释放，不会因为多组凸模同时受力导致冲床瞬时载荷过载，也能避免薄料在集中载荷下出现压痕凹陷、边缘翘曲的缺陷。下模部分对应设置了与凸模位置匹配的凹模镶块，镶块采用Cr12MoV材质淬火处理，硬度达到HRC58-62，表面做抛光处理避免压印时工件表面粘料，凹模镶块采用快换式结构，通过螺钉和销钉固定在下模座上，后续更换不同印记内容时，只需要更换对应镶块和凸模即可，不需要重新加工整套模架，降低工装迭代成本。

　　安装边界方面，整套工装的上模柄采用标准直径配置，适配常规16吨-25吨开式可倾压力机的滑块安装孔，上下模座的安装槽尺寸符合标准冷冲模的装夹规格，不需要对现有冲床的工作台进行额外改造即可直接装夹使用；模座的闭合高度、开模行程都匹配常规小吨位冲床的参数范围，开模状态下上下模之间的作业空间足够操作人员放置工件、清理废料，不需要额外增加辅助送料空间。从实际使用的角度看，这套结构解决了传统单工位压印工装的几个常见问题：一是多印记同步冲压的载荷冲击问题，顺序动作的设计将总冲压力分散到不同的行程节点，降低了对冲床吨位的要求，原本需要40吨冲床完成的多印记压印工序，用25吨冲床即可稳定生产；二是板料压印变形问题，预压结构加差序压合的设计，

　　让板料在压印过程中始终处于被压紧的状态，材料流动被限制在压印区域内，不会出现整体翘曲、印记周边鼓包的缺陷；三是工装维护成本问题，模块化的镶块设计让易损件更换更加便捷，不需要整套工装返修，日常维护只需要定期检查导柱导套的润滑状态、凸模凹模的磨损情况即可。在送料适配性上，这套工装的进料侧预留了条料送进的导向槽，可以搭配滚轮送料器实现自动化连续冲压，不需要人工逐个放置工件，适配大批量连续生产的需求；出料侧设置了弹性顶料装置，压印完成后工件会被自动顶出下模型腔，避免工件卡滞在凹模内影响连续作业。结构设计上没有采用复杂的非标传动结构，所有的动作都通过模内的斜楔、弹簧、导柱等标准冷冲模配件实现，配件采购和替换都非常方便，不需要定制特殊的传动部件，对于中小五金加工厂来说，不管是工装制作成本还是后期维护成本都处于可控范围。压印凸模的刻印深度可以通过调整上模的装夹高度、更换不同刚度的复位弹簧来微调，适配不同厚度的板料加工需求，从0.3mm的薄铜片到2mm的冷轧钢板，都可以通过参数调整实现清晰的印记压合，不会出现透印或者印记过浅看不清的问题。
