带交叉滚轮的高精度直线导向导轨结构

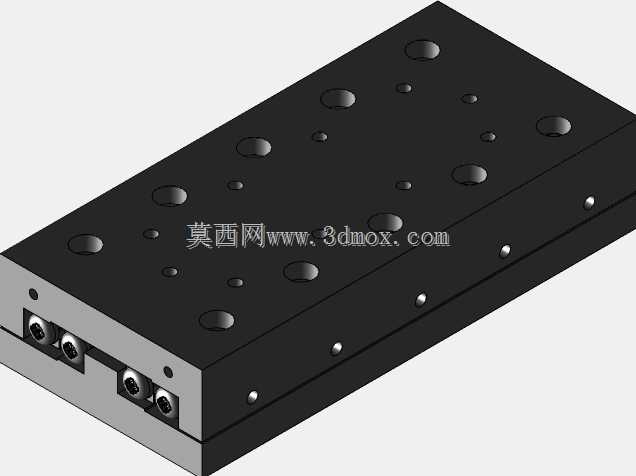

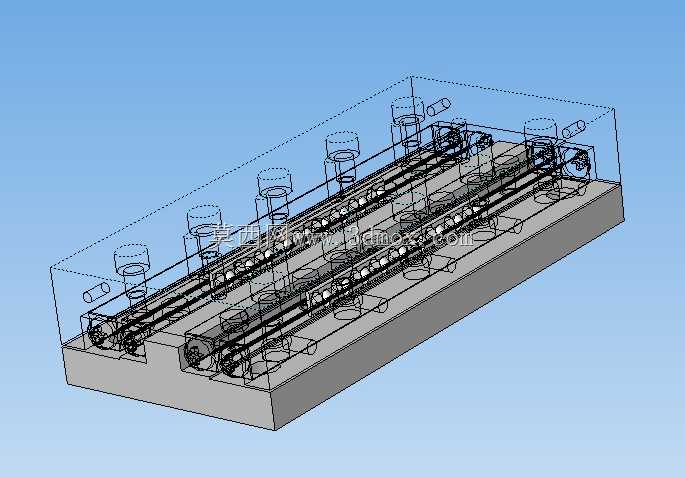

　　在精密自动化装配、半导体晶圆搬运、小型检测工位滑台这类对导向精度、运行平顺性有严苛要求的场景里，普通滚珠直线导轨往往受限于滚道接触形式，在短行程、高刚性需求的工位上容易出现预压调整难度大、偏载下接触应力集中的问题，交叉滚轮式线性导轨正是针对这类细分工况开发的导向部件。这款导轨的核心设计逻辑，是将传统循环滚珠的点接触形式替换为交叉排布的圆柱滚轮滚动体，相邻滚轮轴线呈90度垂直交叉布置，单根轨道可同时承受径向、反径向、左右水平方向的四向载荷，相比同规格滚珠导轨，接触应力分布更均匀，额定动载荷能提升40%以上，尤其适合行程在120mm左右、安装空间紧凑的短行程往复运动工位。从结构设计细节来看，导轨主体采用凹槽式集成轨道设计，

　　滚轮组预装在滑块内部的保持架内，不需要额外设置循环回流通道，整体滑块的外形轮廓可以做得更薄，安装边界上，导轨底面为平整安装基准面，沿长度方向等距布置沉头安装孔，孔位公差控制在±0.02mm范围内，适配3mm规格的安装螺栓，安装时不需要额外加工定位台阶，直接靠安装孔锁紧即可保证导轨直线度在0.01mm/100mm以内。滑块的顶面和侧面均预留了标准安装螺纹孔，可直接连接负载工装板，不需要额外转接板，进一步压缩整体安装高度。在实际使用场景中，这类导轨常被用在光学检测设备的镜头调焦滑台、小型点胶机的Z轴升降导向、医疗检测设备的样本移送工位，这类场景普遍行程不长，但是要求运动过程无爬行、微动精度高，交叉滚轮的滚动摩擦系数可以稳定控制在0.

　　002到0.003之间，即使在0.1mm/s的低速进给状态下，也不会出现粘滑现象，能保证进给位移的分辨率达到微米级。设计过程中需要特别注意安装面的平面度要求，如果安装基座的平面度超过0.05mm/m，会导致导轨受力变形，滚轮与滚道的接触状态变差，不仅会增大运行阻力，还会出现局部磨损加剧的问题，因此在建模时就需要同步考虑安装基座的公差匹配，导轨的安装沉孔深度要保证螺栓锁紧后头部不高出导轨基准面，避免出现安装虚位。另外，滚轮的预压量是通过滑块与导轨的配合尺寸公差来实现的，不需要像滚珠导轨那样通过更换钢球尺寸调整预压，装配时只要将滑块顺着导轨端部导入即可，装配难度更低，后期维护时如果出现滚轮磨损，只需要整体更换滑块组件，

　　不需要重新校准整条导轨的安装精度，能大幅缩短设备维护的停机时间。从外形尺寸适配性来看，这款窄幅结构的导轨宽度仅为同规格滚珠导轨的三分之二，在空间受限的多列并排布置工位中，比如多通道分拣设备的并行滑台，能有效缩小设备整体幅面，减少不必要的空间占用。滚道部分采用了淬硬处理，表面硬度达到HRC58-62，淬硬层深度不小于1mm，能保证长期运行下的滚道耐磨性，额定寿命计算时，要根据实际负载的方向和大小，分别核算四个方向的载荷系数，尤其是在存在偏载力矩的工位，要额外核算倾覆力矩下的滚轮接触应力，避免局部滚轮过载出现早期点蚀。不同于传统直线导轨需要搭配润滑脂注油嘴定期补脂，这款导轨的滚轮保持架内部预置了固体润滑脂储存腔，在常规洁净车间工况下，运行5000公里行程内不需要额外补充润滑，能减少维护工作量，也避免了润滑脂溢出污染洁净生产环境的问题，适配半导体、医疗这类对生产环境洁净度有要求的行业。建模过程中，所有安装孔位、配合尺寸都严格按照通用工业标准设定，可直接导入设备装配体中进行干涉检查，不需要二次调整尺寸，滑块的运动行程限位可以通过在导轨两端加装缓冲挡块实现，导轨端部预留了挡块安装螺孔，不需要额外在基座上加工限位结构，进一步简化整体结构设计。
