高精度直流伺服电机HK-ST702W结构设计

　　在自动化生产线、精密数控机床、工业机器人关节驱动这类对位置控制精度、转速响应速度有严苛要求的场景里，直流伺服电机始终是核心执行部件的主流选择，本次呈现的HK-ST702W型直流伺服电机结构，完全围绕工业现场的实际安装、运行、维护需求完成三维建模还原，每一处结构细节都对应实际量产产品的工程设计逻辑。从实际应用场景来看，这类中大功率直流伺服电机常被用在数控加工中心的进给轴驱动、包装机械的牵引辊控制、自动化仓储设备的升降驱动、光伏组件加工设备的精密位移平台上，相比普通异步电机，它能实现毫秒级的转矩响应，在低速运行时也能输出稳定额定转矩，不会出现普通电机低速爬行的问题，同时可以配合编码器实现微米级的位置闭环控制，

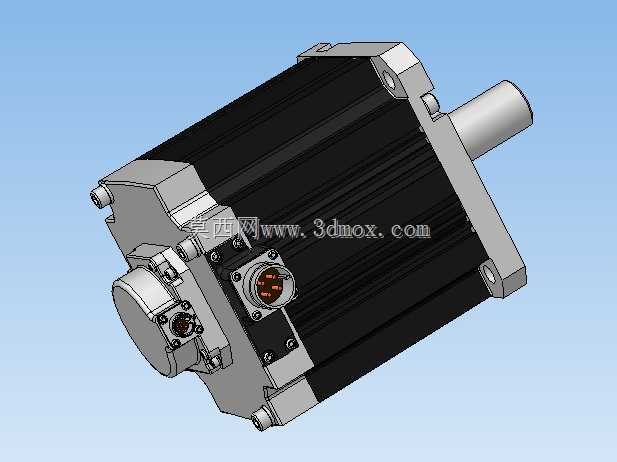

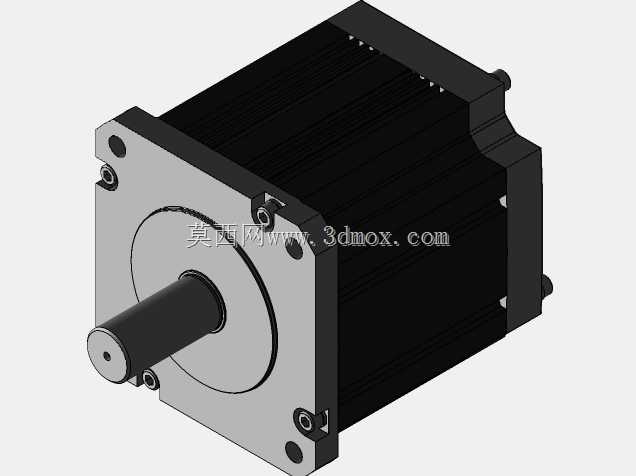

　　满足高精度加工和定位的工艺要求。从功能特性的结构实现来看，这款电机的主体采用方形叠压定子外壳设计，外壳表面做了轴向散热筋结构，不用额外加装散热风扇就能通过设备安装面的热传导和自然对流满足额定工况下的散热需求，适合在洁净车间、无尘环境这类不允许风扇带起扬尘的场景使用；输出轴采用标准圆柱轴伸带键槽的结构，能直接通过联轴器连接负载，也可以适配同步带轮、齿轮等传动件，轴伸端的密封结构采用双唇形密封圈，既能阻挡外界粉尘、切削液进入电机内部，也能防止内部润滑脂溢出，适配机加工车间存在切削液飞溅、金属粉尘的恶劣工况。电机尾部的两个圆形连接器分别是动力电源接口和编码器信号接口，采用防呆卡扣设计，现场接线时不会出现插错针脚的问题，连接器的防护等级达到IP67，即使设备在做日常清洁时被高压水枪冲淋，也不会出现接口进水短路的问题。从设计思路上看，这款电机的安装法兰采用方形端面带四个安装通孔的结构，安装孔的位置度公差控制在0.02mm以内，能保证电机安装后输出轴和负载轴的同轴度，减少运行时的径向跳动，延长轴承和联轴器的使用寿命；电机内部的转子采用高磁能积的稀土永磁体贴装结构，相比传统的励磁式直流电机，体积更小、功率密度更高，相同输出转矩下，机身长度比普通直流电机缩短30%左右，能节省设备内部的安装空间，适合安装空间紧凑的自动化设备。在安装边界的设计上，建模时严格还原了实际产品的外形尺寸，机身的最大外轮廓尺寸、输出轴的伸出长度、

　　法兰端面到连接器端面的距离都和量产产品保持一致，设备设计人员在做整机布局时，可以直接调用这个三维模型做干涉检查，不用反复核对二维图纸的尺寸，能大幅缩短设备设计的周期；安装孔的深度、螺纹规格也完全按照实际产品还原，设计安装支架时可以直接匹配对应的螺栓规格，避免出现安装孔位不匹配、螺栓长度不合适的问题。另外，电机后端盖预留了制动器安装位，如果设备需要断电保持位置，比如垂直轴的驱动场景，可以直接加装失电制动器，不用额外修改电机的安装结构，拓展性极强。从结构细节来看，电机的端盖和机身之间采用止口定位结构，装配时能保证定子和转子的同轴度，减少运行时的气隙不均匀导致的转矩波动，端盖和机身的连接螺栓采用内六角圆柱头螺栓，

　　沉头孔设计能避免螺栓头突出电机外轮廓，不会和周边的设备部件产生干涉。轴承选用深沟球轴承和角接触轴承组合的结构，输出端采用角接触轴承，能承受一定的轴向负载，适合带齿轮、同步轮这类存在径向力和轴向力的传动场景，非输出端采用深沟球轴承做径向支撑，同时预留了热膨胀间隙，电机长时间运行发热时，转子可以沿轴向自由伸长，不会出现轴承顶死的问题。在三维建模的过程中，所有的配合面都做了公差带的还原，比如止口的配合采用H7/js6的过渡配合，轴承安装位的轴径采用k6公差，轴承室的孔径采用H7公差，完全符合机械设计的公差配合标准，设计人员在做工程图导出时，可以直接引用模型里的尺寸和公差标注，不用重新计算配合公差。这款电机的结构设计充分考虑了工业现场的各类使用需求，不管是用于新设备的选型布局，还是用于现有设备的维护改造，这个高精度的三维模型都能给结构设计人员提供可靠的参考，减少设计过程中的反复核对和试错成本，也能帮助现场维护人员更直观地了解电机的内部结构和安装要点，提升设备装配和维护的效率。
