三菱HG-AK0336交流伺服电机结构设计

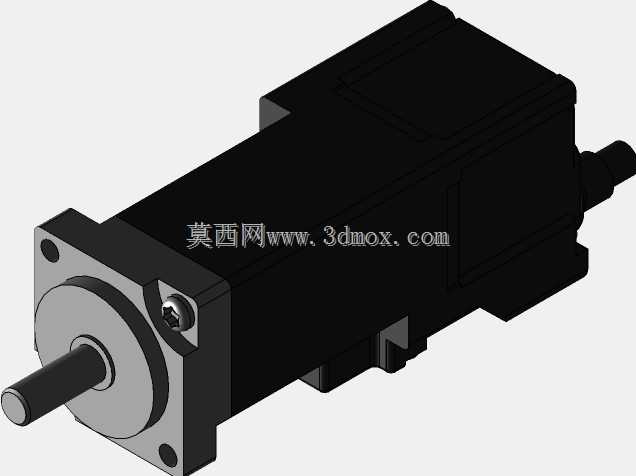

　　在自动化产线的定位传动场景里，这类小功率交流伺服电机是核心执行部件，常见于电子制造贴装设备、小型数控雕铣机进给轴、包装机械的拉膜送料机构、半导体晶圆搬运工位这类对位置精度、转速响应有严苛要求的环节，和普通异步电机不同，它需要配合驱动器完成闭环的位置、速度、转矩三环控制，输出轴端的负载多为同步带轮、精密联轴器、滚珠丝杠副这类传动元件，对轴伸的径向跳动、轴向窜动量都有微米级的公差要求。从结构设计来看，这款电机采用方形端盖搭配矩形机座的布局，区别于传统圆形机座伺服，方形安装面可以直接贴合设备安装板，不需要额外的转接法兰，四个角的安装沉孔可以直接穿内六角螺栓固定，安装时的定位基准选在输出轴端的台阶端面与轴颈圆柱面，

　　能有效降低装配后的同轴度误差。机座主体采用黑色树脂封装搭配金属散热骨架的结构，后端的出线端做了阶梯式的防水接头结构，既可以固定动力线与编码器线缆，也能在车间多尘、有少量切削液飞溅的工况下提供基础防护，避免线缆根部反复弯折出现断线问题。输出轴采用带键槽的圆柱轴伸设计，轴端做了倒角处理，方便装配时顺利套入传动件，轴伸根部的油封位可以阻挡外部粉尘、油污进入电机内部的轴承室，延长前后支撑轴承的使用寿命。前端盖的金属部分集成了轴承座结构，采用深沟球轴承支撑输出轴，能承受一定的径向负载，满足同步带传动这类带侧向力的安装需求，后端盖位置预留了编码器安装空间，内置的高分辨率编码器可以实时反馈转子位置，给驱动器提供精准的位置信号，

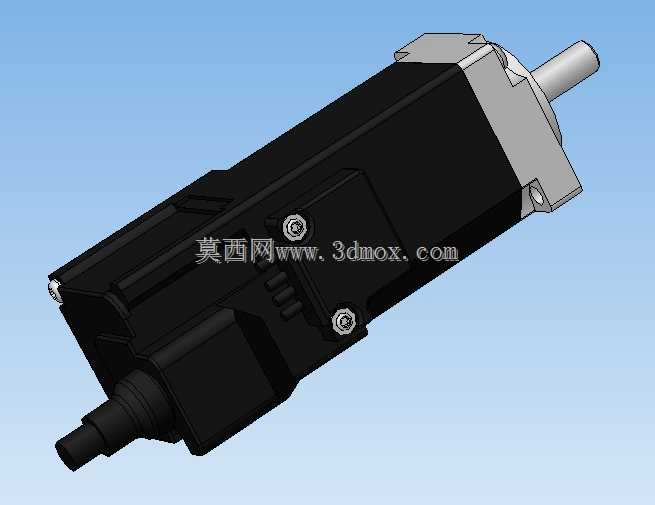

　　保证低速运行时的转矩平稳性，不会出现低速爬行的问题。设计过程中需要重点考量安装边界尺寸，机座的方形外轮廓尺寸决定了设备安装板的开孔大小，输出轴的轴径、轴伸长度直接和配套的联轴器、带轮的内孔尺寸匹配，后端出线的弯折半径需要预留足够空间，避免设备运动过程中线缆被拉扯剐蹭。机身上的两个固定螺栓位是用来安装接线盒盖板的，盖板内部预留了接线端子的排布空间，动力线的U/V/W三相接线端和编码器的信号线端子做了分区排布，避免强电对弱电信号产生电磁干扰，这一点在多轴密集排布的自动化设备里尤为重要，相邻电机的间距如果过小，电磁干扰会导致编码器信号丢脉冲，直接影响设备的定位精度。从实际选型适配的角度，这类小惯量伺服电机适合负载惯量较小、

　　需要快速启停的工位，比如贴片机的吸嘴上下驱动、3C产品检测设备的探针台移动轴，它的转子惯量低，加减速响应时间短，能在毫秒级完成转速切换，不会因为响应滞后导致加工位置超差。结构建模的时候，需要把安装孔的位置公差、轴伸的同轴度公差、端盖和机座的配合公差都在三维模型里标注清楚，方便后续出工程图的时候直接调用，同时要预留出维修拆卸的空间，比如前端盖的螺栓拆装空间、后端编码器的调试空间，不能出现装配后工具无法伸入拧螺栓的问题。另外机座表面的散热筋结构虽然在这个小功率型号上做了简化，但建模时还是要保留和实物一致的外形轮廓，方便后续做设备整体的干涉检查，确认电机安装后和周围的走线槽、其他传动部件不会发生碰撞。输出轴的键槽尺寸采用标准平键规格，方便用户直接采购标准件配套，不需要额外定制非标键，降低设备的装配维护成本。电机尾部的轴伸结构是用来安装外置制动模块或者额外的冷却风扇的，当应用在垂直轴负载场景时，可以加装抱闸制动器，避免设备断电时负载下滑造成安全事故，这部分的接口尺寸在建模时完全按照原厂规格还原，方便设计人员直接选配对应的配件，不需要反复核对尺寸。
