三菱HG-JR37K1M交流伺服电机三维结构

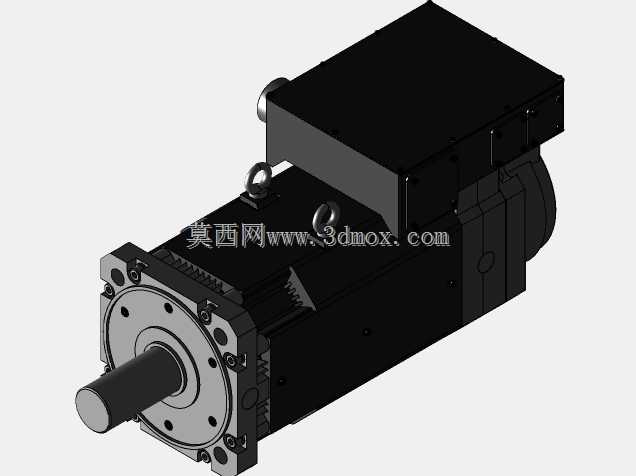

　　这款伺服电机的三维结构还原，完全围绕工业现场重载驱动场景的实际需求搭建，日常在大型注塑机伺服改造、重型机床进给轴驱动、大型桁架机械手重载轴传动这类需要大扭矩输出、高动态响应的工况里，这类大功率伺服电机是核心驱动部件，相比普通异步电机，它能实现精准的位置、转速、扭矩闭环控制，满足设备高精度运动控制的要求。从结构设计来看，模型完整还原了电机本体的各个功能模块，前端的输出轴采用标准键连接结构，轴伸长度、轴径尺寸完全匹配对应功率段的安装规范，前端法兰的安装孔位、止口尺寸严格遵循通用伺服电机的安装标准，能直接适配市面上同规格的行星减速机、联轴器等传动连接件，不需要额外做安装位的二次适配，设计人员在做设备整体布局时，

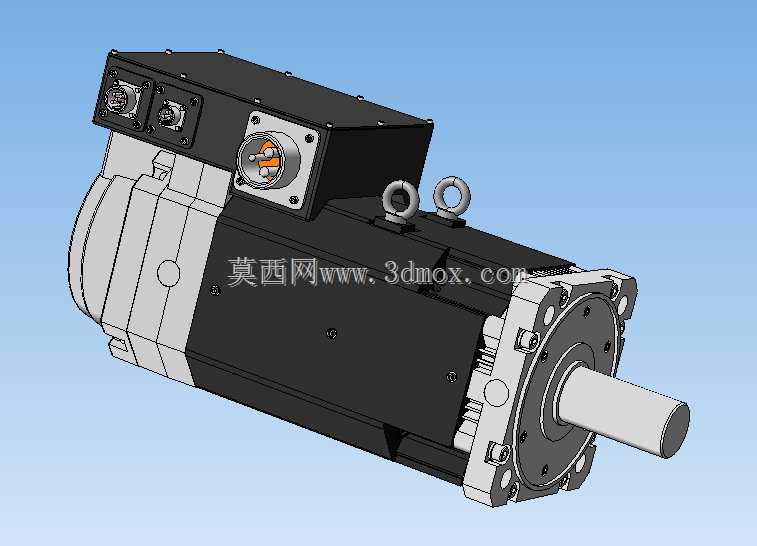

　　可以直接调用这个模型核对安装边界，避免后期装配出现干涉问题。电机本体的壳体采用散热筋结构设计，模型里清晰还原了壳体表面的散热沟槽，这部分结构是为了在电机持续大负载运行时，增大壳体与空气的接触面积，提升自然散热效率，避免电机绕组过热触发保护停机；机身上部的接线盒模块，模型还原了动力接线端子、编码器接线端子的独立腔体结构，强电与弱电接口分腔布置，能避免动力线的电磁干扰影响编码器信号传输的稳定性，接线盒的防水密封槽结构也做了还原，对应工业现场IP65左右的防护等级需求，能适应有少量切削液、粉尘的车间环境。机身上的两个吊环结构是大功率伺服电机的典型设计，因为这款电机整体重量较大，设备装配时无法靠人力搬运，吊环的安装位置经过重心校核，

　　起吊时能保证电机保持水平状态，方便对准设备安装位的法兰孔，避免装配过程中磕碰输出轴或者编码器。后端的编码器安装腔体，模型还原了编码器与电机转子的同轴连接结构，这部分是伺服电机实现高精度反馈的核心，设计时严格保证编码器轴与电机主轴的同轴度公差，避免高速运转时编码器出现信号丢脉冲的问题，影响控制精度。从安装边界来看，模型的整体外形尺寸完全按照实物1:1还原，长度方向包含输出轴、本体、后端编码器舱的总长度，径向最大尺寸包含接线盒的突出高度，设计人员在做设备布局时，可以直接将模型导入装配体，核对电机与周边钣金护罩、走线槽、相邻传动部件的安全间隙，尤其是在多轴密集布置的大型设备里，能提前预判接线时的操作空间是否足够，

　　避免后期装配时出现接线工具无法伸入、线缆弯折半径不足的问题。另外模型里也还原了电机本体的接地端子位置、铭牌安装位这些细节结构，这些看似不起眼的结构，在做设备电气布线、铭牌标识设计时都是需要核对的内容，能减少设计阶段的疏漏。从功能特性的还原来看，这款电机的转子结构采用内嵌式永磁体设计，模型虽然是外观加内部装配结构的还原，但对应的结构特征能体现出它的高扭矩密度特性，同功率下相比表贴式永磁伺服电机，能输出更大的瞬时扭矩，满足设备急停、快速启动时的过载需求，适合重型负载的驱动场景。在做设备的运动仿真时，调用这个模型可以直接赋予对应的转动惯量参数，模拟电机带动负载运行时的动态响应，提前评估所选电机的惯量匹配是否合理，避免后期设备运行时出现震荡、定位不准的问题。
