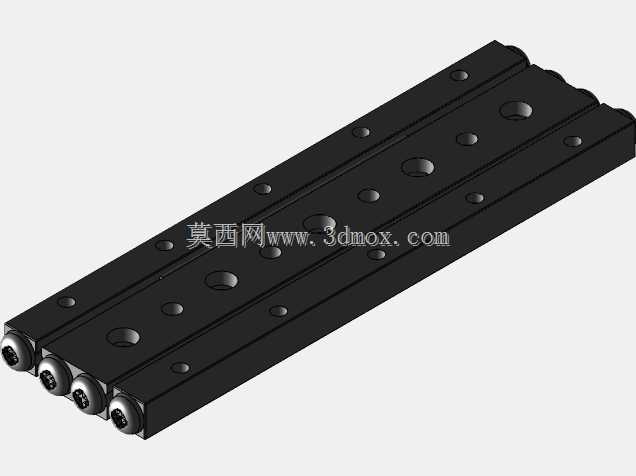

带交叉滚轮结构短行程直线导轨

　　在精密滑台、小型检测工位、短行程往复执行机构的设计场景中，这类带交叉滚轮的线性导轨是兼顾安装空间与运动精度的常用导向部件。不同于常规滚珠直线导轨依赖滚道循环滚珠承载的结构，这款导轨采用交叉排布的滚轮作为滚动体，在3mm导程配套、125mm额定行程的参数边界下，能实现更紧凑的截面尺寸，适配设备内部狭小的安装空间，很多桌面级自动化设备、光学调整架、小型工装进给单元里，都能见到这类导向结构的应用。

　　从实际功能来看，这款导轨主要承担负载下的直线往复运动导向，交叉排布的滚轮可以同时承受径向、反径向以及一定的倾覆力矩，相比单排滚轮导轨，它的抗偏载能力更强，不需要额外增加辅助导向块就能满足多数轻载精密工位的导向需求。日常选型时，很多工程师会在行程不超过150mm、负载不大但对安装高度有严格限制的场景优先考虑这类结构，它的整体安装高度比同规格滚珠导轨低30%左右，能有效压缩设备的整体厚度，在半导体检测辅具、实验室小型位移台、3C产品组装工位的微型滑台上，这类导轨的应用占比逐年提升。

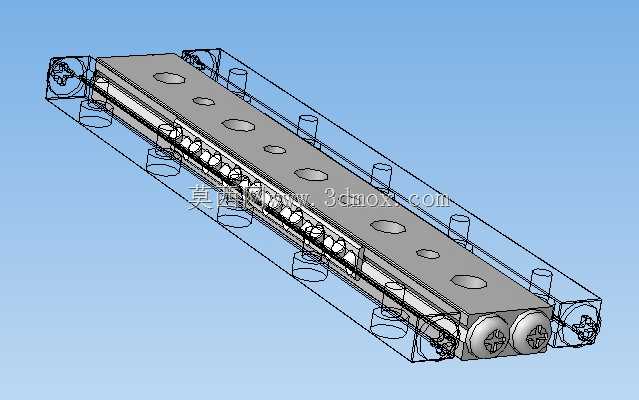

　　设计这款导轨的三维结构时，首先要明确安装边界：导轨本体的基准面需要做0.01mm级的平面度公差约束，安装孔位采用等间距排布，孔位的位置度公差控制在0.02mm以内，保证安装时能快速对齐设备安装面的预装孔，不需要现场二次配钻。滚轮的交叉排布角度是设计核心，相邻滚轮的轴线呈90度交叉布置，每个滚轮的外圆与导轨本体的滚道面做线接触配合，相比点接触的滚珠结构，它的接触应力更小，在同等负载下运行寿命更长，同时滚动摩擦系数稳定在0.002-0.005区间，低速运行时不会出现爬行现象，能满足0.01mm级的重复定位精度要求。

　　导轨两端的限位结构做了集成化设计，不需要额外加装外置限位挡块，端盖内部集成了滚轮的保持架限位结构，防止滑块脱出导轨的同时，也能阻挡外部粉尘进入滚道区域，在普通工业车间环境下使用时，不需要额外加装防护罩就能满足基础的防护需求。滑块上的安装螺纹孔采用标准公制螺纹，孔位间距与常规微型滑台的安装尺寸兼容，工程师做设备改型时，可以直接替换同行程的其他类型微型导轨，不需要重新设计滑台的安装接口，能大幅缩短设计迭代的周期。

　　从建模细节来看，导轨的滚道面做了0.8μm的粗糙度约束，滚轮的外圆采用轴承钢材质，表面做淬硬处理，硬度达到HRC60-64，保证长期运行不会出现滚道凹陷、滚轮磨损过快的问题。滑块主体采用铝合金材质做轻量化处理，整体重量比同尺寸钢制滑块轻40%，在高速短行程往复运动时，能降低驱动部件的负载惯量，匹配小功率的驱动源就能实现稳定驱动，比如搭配微型丝杆或者小型气缸驱动时，不会因为运动部件惯量过大出现启停冲击、定位过冲的问题。

　　实际装配调试时，这款导轨对安装面的平行度要求比滚珠导轨略低，因为滚轮结构存在一定的自适应微调量，当安装面的平行度误差在0.05mm以内时，不需要配磨调整垫就能顺畅运行，能降低生产装配的调试难度，减少装配环节的工时消耗。在一些需要频繁拆装的工装夹具场景中，这类导轨的维护也更简便，不需要定期补充润滑脂，滚轮内部自带密封润滑结构，正常使用工况下可以实现长期免维护，相比需要定期注油的滚珠导轨，后期维护成本更低。

　　很多初次接触这类导轨的工程师容易忽略滚轮预压的调整设计，这款导轨的滑块侧面设置了微小的预压调节间隙，装配时可以根据实际使用的负载情况，微调滚轮与滚道的配合预紧力，预压过大会增加运行阻力，加速滚轮磨损，预压过小则会出现运动间隙，影响定位精度，建模时特意保留了调节结构的细节，方便工程师在做虚拟装配时模拟预压调整的过程，提前验证结构的可调范围，避免实际加工后出现调节行程不足的问题。导轨的整体长度根据125mm的额定行程做了冗余设计，两端预留了10mm的安全行程，防止滑块超程运行撞坏端盖，安装孔的沉头深度也做了标准化设计，匹配常规的内六角圆柱头螺钉，不需要特制紧固件就能完成安装。
