HF-JP353交流伺服电机三维结构设计

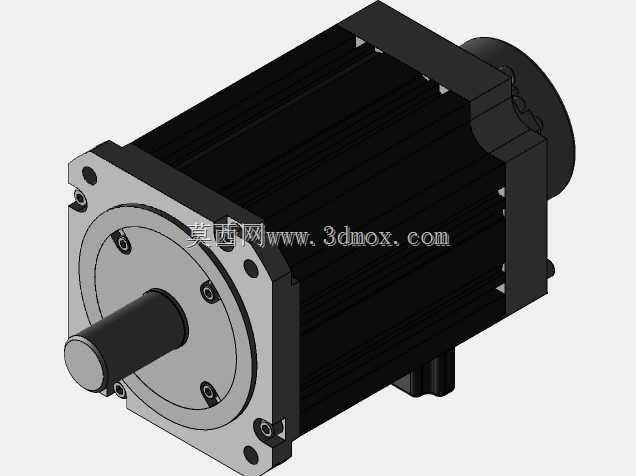

　　在自动化产线的进给轴驱动、数控机床的主轴位置控制、工业机器人关节动力输出这类对位置精度、转速响应有严苛要求的场景里，交流伺服电机始终是核心执行部件，本次呈现的HF-JP353型号伺服电机结构，完全围绕实际工业安装与运行需求完成三维建模还原。从实际选型适配的角度看，这款电机的安装法兰采用标准方形止口设计，止口配合公差按照H7/k6的过渡配合要求做了结构预留，法兰端面的四个安装螺栓孔位置度严格控制在0.02mm以内，能直接适配市面上同功率段通用伺服的安装基座，不需要额外做转接板设计，大幅降低设备改型的适配成本。电机本体的轴向尺寸做了紧凑化处理，定子壳体采用带轴向散热筋的一体式铸铝结构，建模时完整还原了散热筋的拔模斜度与圆角过渡，

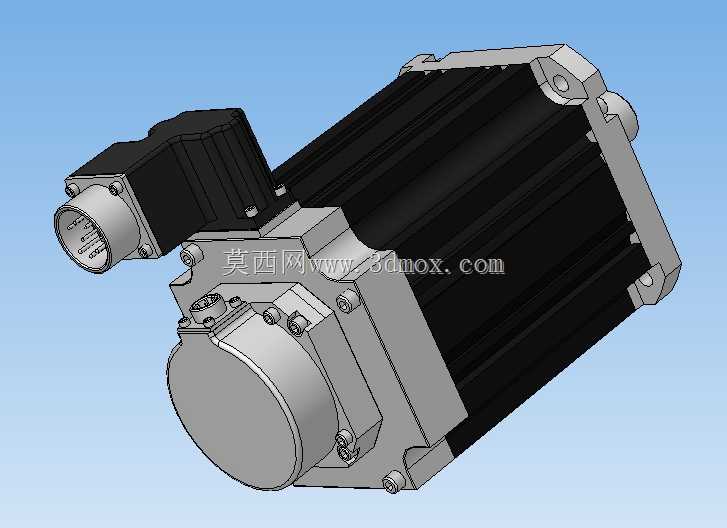

　　既保证壳体的结构刚性，又能在电机持续额定负载运行时，通过增大散热面积把绕组温升控制在绝缘等级允许的范围内，避免长期高温运行导致的磁钢退磁问题。电机侧方的接线盒采用侧装式结构，接线盒与本体的连接面做了密封槽预留，实际生产中可嵌入O型密封圈实现IP65级防护，能适配有切削液飞溅、粉尘较多的车间加工场景，接线盒内部的航空插头安装位完全按照实物接口尺寸还原，动力线、编码器线的插针排布位置与实物一致，结构设计人员在做整机布线时，可以直接从模型中提取接口坐标，完成线缆长度计算与走线槽布局，避免后期装配时出现线缆长度不足、接口干涉的问题。电机输出轴端采用带键槽的圆柱轴设计，键槽的尺寸公差按照GB/T 1095的标准要求做了还原，

　　轴端还预留了中心螺纹孔，方便安装联轴器、同步带轮这类传动连接件，轴伸处的油封安装位也做了精准建模，能直观看到油封与轴的配合位置，方便设计人员做轴端密封结构的校核。电机尾部的编码器安装腔做了独立的结构分隔，编码器与转子轴的连接采用锥面配合结构，建模时还原了锥面的配合锥度与锁紧螺母的安装空间，能保证编码器与转子的同轴度控制在0.01mm以内，避免高速运转时出现编码器信号丢脉冲的问题。从设计思路上看，整个模型没有做多余的结构简化，所有螺栓连接位、密封槽、倒角、圆角都按照实际加工要求做了还原，结构工程师在做设备整体布局时，可以直接把该模型导入装配体，做静态干涉检查与动态运动仿真，验证电机运行时与周边防护罩、走线架、传动部件的安全间隙，不需要额外对模型做修补处理。比如在做立式加工中心Z轴驱动选型适配时，可直接通过模型测量电机本体的径向最大尺寸，确认Z轴滑枕的安装腔是否有足够的容纳空间，同时能核对电机输出轴与滚珠丝杠的同轴度安装基准，提前预判安装时可能出现的偏心问题。另外，电机本体的吊环安装位也在模型中做了完整呈现，对于该功率段的电机，单人徒手搬运存在难度，吊环孔的位置设计在壳体重心的正上方，装配时可以直接通过吊环完成电机的吊装对位，避免吊装过程中电机倾斜导致的安装止口磕碰。在做三维布线设计时，侧方接线盒的出线方向可以根据实际安装场景做旋转调整，模型中保留了接线盒连接螺栓的完整装配关系，设计人员可以根据设备的走线方向，调整接线盒的朝向，

　　避免线缆出现过度弯折导致的线芯断裂问题。从实际应用的角度出发，这类伺服电机的三维模型精度直接影响整机设计的效率，很多设计人员在选型阶段只能拿到厂商提供的二维安装尺寸图，需要花费大量时间自行建模，还容易出现尺寸偏差导致后期装配干涉，而这个还原度足够高的模型，能直接覆盖从方案选型、结构布局、运动仿真到装配指导的全流程需求，不管是做专用设备的定制开发，还是做自动化产线的模块化设计，都能直接调用，大幅缩短结构设计的周期。建模过程中还特意考虑了不同三维软件的装配兼容性，所有特征都采用实体建模方式，没有碎面、破面问题，导入不同的三维设计环境时都能保持完整的结构特征，方便设计人员根据实际需求做局部结构调整，比如针对特殊安装场景加装后端刹车模块时，可以直接在电机尾部的安装基准面上做特征添加，不需要重新搭建电机的基础模型。
