三菱HG-UR202交流伺服电机结构设计

　　在自动化生产线、数控加工中心、工业机器人关节驱动这类对位置控制精度、转速响应速度有严苛要求的场景里，交流伺服电机一直是核心执行部件，这次建模的HG-UR202型号属于中大功率段的伺服产品，适配负载惯量中等偏高的传动工况，比如卧式加工中心的进给轴驱动、包装机械的主牵引辊传动、光伏组件叠焊机的位移平台驱动这类场景，都能见到同规格产品的应用。从实际使用的角度看，这类伺服电机和普通异步电机最大的区别，是内置了位置反馈元件，能够实时将转子位置、转速信号回传给驱动器，形成闭环控制，实现微米级的定位精度，毫秒级的转速响应，不会出现普通电机丢步、转速随负载波动大的问题。做这个三维模型的时候，首先是对照实物的安装边界做基准定位，先确定输出轴的中心高、

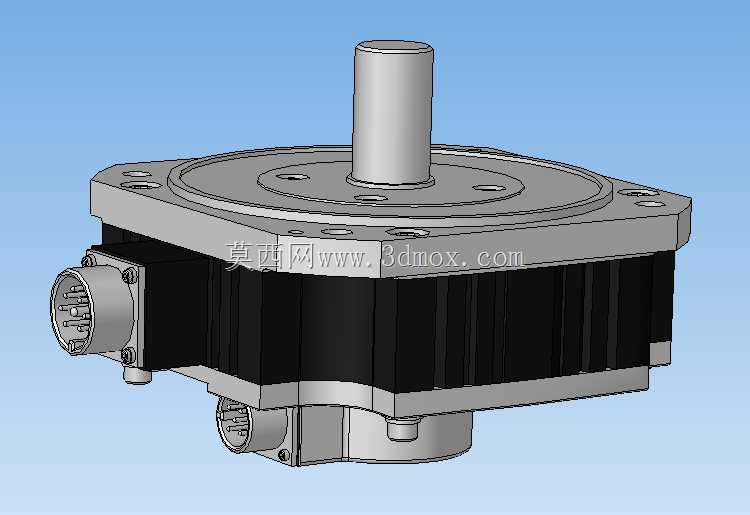

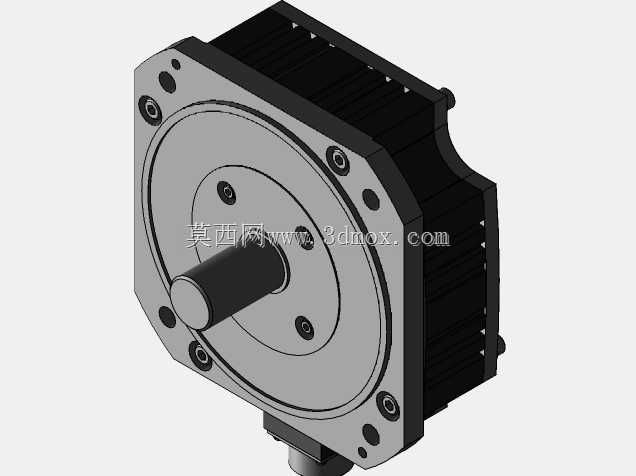

　　法兰安装面的止口尺寸、安装孔的孔位分布，这几个尺寸是设备选型时最先要核对的安装参数，一旦出错，电机就没法和设备的安装座匹配，后续所有结构都要跟着调整。输出轴采用的是标准圆柱轴带键槽的结构，键槽的尺寸、轴端的倒角、轴伸长度都严格按照对应功率段的伺服电机行业规范做的还原，保证和联轴器、同步带轮这类传动连接件的适配性，不会出现轴装不进去、键配合间隙过大的问题。电机本体的外壳采用方形法兰搭配散热筋的结构，侧面的竖向散热筋是建模时特意做了细节还原的，实际使用中电机持续运行产生的热量，就是通过这些散热筋增大和空气的接触面积，配合后端的内置风扇实现自然散热或者强制风冷，保证电机绕组温度维持在绝缘等级允许的范围内，避免长时间高负载运行出现过热报警。电机侧方的两个连接器，一个是动力线接口，一个是编码器反馈接口，建模的时候特意区分了两个接口的针脚数量、接口外形和安装方向，实际接线的时候动力线是给电机定子绕组提供驱动电流，编码器线是把转子位置信号传回驱动器，两个接口的防呆结构、锁紧方式都做了还原，避免现场接线出现插错、松脱的问题。从设计思路上来说，这类伺服电机的结构布局是把定子绕组固定在机壳内部，转子和输出轴做过盈配合连接，后端的编码器和转子尾端直连，没有额外的传动间隙，保证位置反馈的精度，前端盖和后端盖通过螺栓和机壳锁紧，内部的轴承支撑输出轴的径向和轴向负载，选型的时候除了核对安装尺寸，还要核对电机的额定扭矩、最高转速、转子惯量和负载的匹配度，

　　惯量匹配一般建议负载惯量不超过电机转子惯量的5倍，不然会出现响应滞后、定位过冲的问题。建模的时候特意把安装法兰的厚度、止口的配合公差带做了示意，实际加工安装座的时候，止口的公差要选H7级的过渡配合，安装孔的位置度公差要控制在0.1mm以内，不然电机装上去之后会出现输出轴和传动部件不同心，运行时产生振动、噪音，甚至损坏轴承和编码器的问题。另外电机尾部的结构也做了还原，部分同型号带抱闸的版本会在尾部加装电磁制动器，断电的时候锁死转子，避免垂直轴安装的场景下出现负载下滑的问题，这个模型对应的是不带抱闸的标准版本，尾部是编码器的保护端盖，没有额外的制动器结构。在做装配验证的时候，这个模型可以直接导入设备的总装配体里，核对电机和周围走线槽、

　　传动护罩、安装支架的间隙，避免实际装配的时候出现干涉，比如动力线的折弯半径要满足线缆的最小弯曲要求，不能和设备的运动部件产生刮擦，编码器线要和动力线分开走线，避免电磁干扰影响反馈信号的稳定性。从实际运维的角度，模型里还原的电机外壳接地端子位置，也是现场接线必须注意的点，伺服电机属于高频驱动部件，可靠接地能够避免驱动器出现干扰报警，也能防止外壳漏电产生安全隐患。整个模型的结构拆分完全按照实物的装配层级来做，机壳、前端盖、后端盖、输出轴、连接器、散热筋这些部件都是独立的实体，可以单独导出做工程图，也可以用来做装配工艺的模拟，给做设备结构设计、电气选型的工程师提供直观的参考，不用再对着二维样本的尺寸图反复核对安装空间，直接在三维环境里就能完成干涉检查、安装位置确认的工作，减少选型出错的概率。
