集成制动功能的HF-JP353B交流伺服电机结构

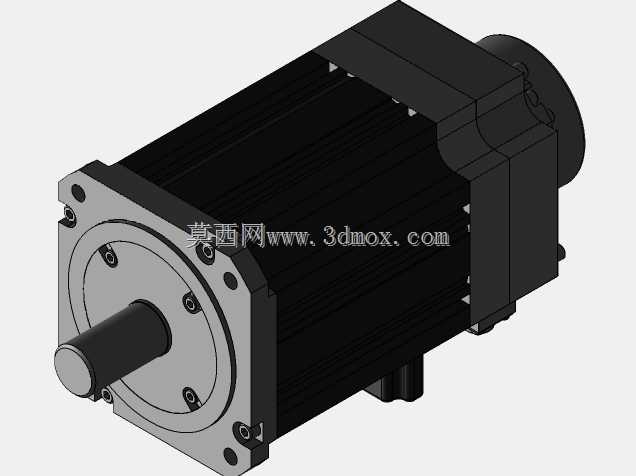

　　在自动化产线的垂直轴传动、数控机床进给轴、工业机器人关节这类需要断电位置保持的驱动场景中，普通伺服电机往往无法满足负载防坠落、位置锁定的需求，带制动器的交流伺服电机正是针对这类工况开发的核心驱动部件。这款HF-JP353B伺服电机的三维结构完整还原了实体产品的所有装配细节，从输出轴的键槽结构、定子壳体的散热筋排布，到尾部制动器模块的集成布局、接线端子的防护结构，都按照实物的装配关系做了1:1的建模还原，能直接用于设备整体装配的干涉校验、安装空间预留校核工作。

　　从实际功能设计来看，这款电机将失电式制动器集成在电机非输出端的尾盖内部，没有额外增加过多的轴向安装尺寸，制动器的摩擦副与电机转子轴同轴装配，当设备正常通电运行时，制动器内部的电磁线圈得电吸合摩擦片，解除对转子轴的制动约束，电机可以正常输出扭矩完成位置、速度控制；当设备断电或者触发急停信号时，电磁线圈失电，内置的弹簧结构会快速推动摩擦片压合，通过摩擦力锁定转子轴的转动，避免垂直轴负载因为重力下滑，或者急停过程中负载惯性带动电机轴转动造成位置偏移、设备碰撞的问题。

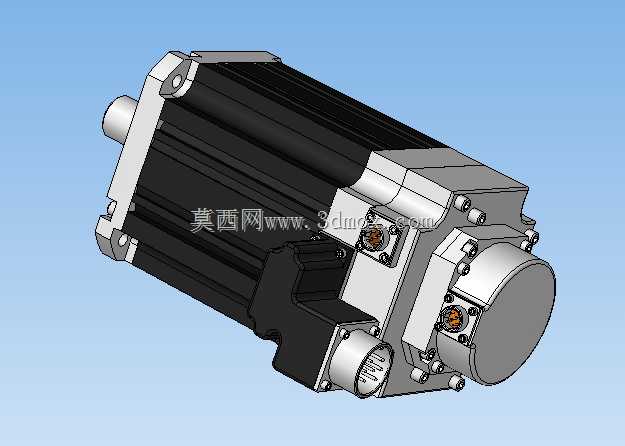

　　做设备结构设计的时候，很多工程师容易忽略带制动伺服电机的安装边界校验，这款模型完整呈现了电机的所有外部安装特征：输出端的法兰安装止口精度等级、安装孔的位置度公差对应尺寸、电机壳体的最大外轮廓直径、尾部接线盒的出线方向调整空间、制动器单独供电的接线端子位置，都在模型里做了准确的还原。在做设备布局的时候，可以直接将这个模型导入装配体，核对电机安装后和周围钣金护罩、传动联轴器、走线槽的安全间隙，尤其是要注意尾部制动器模块的径向尺寸比普通无制动电机略大，不能按照常规同功率伺服电机的预留空间来做布局，否则很容易出现安装时尾部和设备结构件干涉的问题。

　　从结构设计思路上，这款电机的壳体采用了分段式装配结构，中段的定子壳体外表面做了轴向的散热筋设计，既可以增加壳体的散热面积，提升电机长时间高负载运行时的散热效率，也能加强壳体的结构强度，降低电机高速运行时的壳体共振。输出轴采用了高精度的轴承支撑结构，前后端的轴承选型匹配了电机的额定转速和径向负载能力，输出轴端的密封结构可以阻挡加工现场的切削液、粉尘进入电机内部，适配车间复杂的使用环境。接线盒部分做了倾斜的端子布局，方便现场接线操作，不用过度弯折动力线和编码器线就能完成接线，同时接线盒的防护等级满足工业设备的常规使用要求，避免溅水、积尘影响电气连接的可靠性。

　　在实际选型应用中，这款353规格的伺服电机额定输出扭矩可以满足中大型自动化设备的驱动需求，集成的制动器保持扭矩和电机的额定输出扭矩做了匹配设计，能够锁定额定负载下的轴系位置，不会出现断电后负载滑移的问题。在做三维装配的时候，还可以借助这个模型模拟电机和行星减速机、同步带轮、联轴器的对接装配，核对轴伸长度和连接件的配合深度，避免出现轴伸过长顶坏减速机内部结构、或者轴伸过短连接不可靠的问题。另外模型里还原的制动器供电线路走线结构，也能帮助电气设计人员合理规划线缆的固定位置，避免电机运行时线缆和运动部件发生摩擦破损。
