三菱HG-JR37K1交流伺服电机结构设计

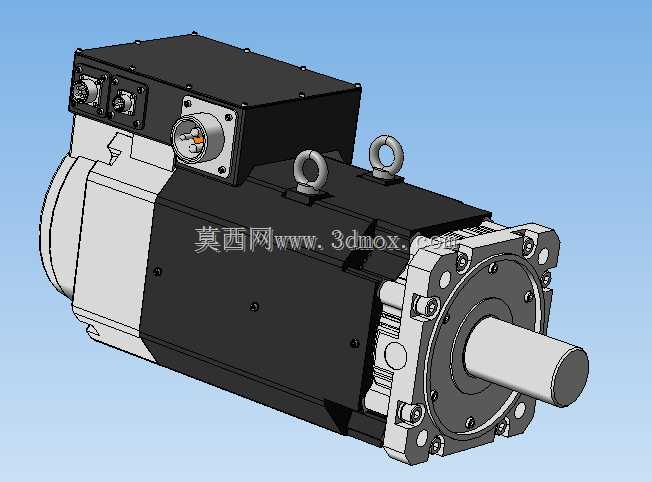

　　在高端数控装备、重载工业机器人、大型注塑机、高精度龙门加工中心这类对动力输出精度、动态响应速度有严苛要求的场景里，大功率交流伺服电机始终是核心执行部件，本次呈现的HG-JR37K1规格伺服电机结构，完全围绕重载高精度驱动场景的实际需求做设计落地。先从安装边界说起，这类大功率伺服电机的输出端采用标准法兰安装结构，法兰端面的安装孔位按照重载传动的同轴度要求做了公差约束，输出轴为带键槽的实心圆柱轴，轴伸长度、轴径尺寸匹配大负载惯量的传动连接需求，可直接通过联轴器连接滚珠丝杠、齿轮齿条或者行星减速机输入端，不需要额外做转接结构，能大幅降低现场安装的适配工作量；电机顶部设置的两个吊环是针对大重量整机的吊装需求设计，

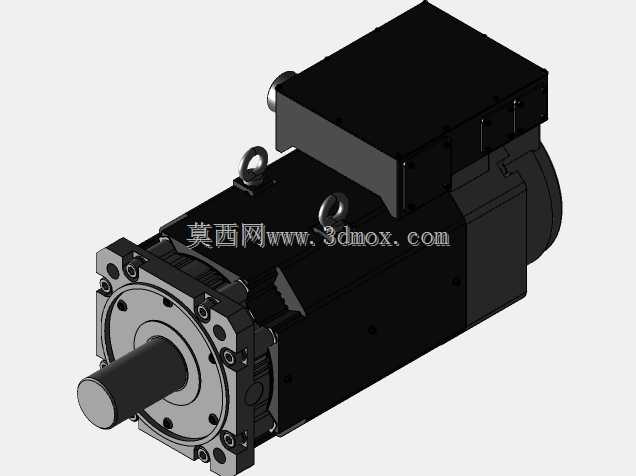

　　安装转运时可直接通过吊环起吊，避免磕碰壳体或者接线端口，这也是大功率工业驱动部件区别于小型伺服电机的典型结构细节。从功能特性层面看，这款伺服电机的本体分为定子壳体、后端接线舱、前端输出法兰三个核心结构段，后端接线舱做了独立的密封腔体设计，动力线、编码器反馈线的接线端口都布置在这个舱体内，端口采用航空插头式的快接结构，既可以保证车间复杂工况下的防护等级，也能减少现场接线的出错概率，编码器端的独立接线通道可以避免动力线的电磁干扰，保证位置反馈信号的传输稳定性，这一点在高精度位置控制场景里尤为关键——如果反馈信号受干扰，很容易出现伺服定位超差、低速爬行的问题。设计思路上，壳体的散热结构采用轴向分布的散热筋布局，配合电机内部的转子散热风道，

　　可在额定转速持续输出扭矩时把壳体温度控制在绝缘等级允许的范围内，不需要额外加装外置散热风机就能满足大部分工况的散热需求，只有在超长时间满负载运行的场景下才需要选配辅助散热组件；定子壳体和前后端盖的连接采用高精度止口定位，螺栓均匀分布在止口外侧，能保证定子和转子的同轴度，降低运行时的径向跳动，减少轴承的额外负载，延长整机的使用寿命。实际应用中，这类3.7kW级别的中大功率伺服电机，常被用在数控车床的主轴进给、大型桁架机械手的水平行走轴、自动化仓储系统的重型堆垛机行走驱动、包装生产线的主牵引驱动这类场景，相比普通异步电机，它可以实现闭环的位置、速度、扭矩三闭环控制，低速运行时不会出现扭矩抖动，高速运行时的转速波动可以控制在极小范围内，

　　加减速的响应时间比普通变频电机短一个数量级，能大幅提升设备的运行节拍和定位精度。从结构细节看，前端轴承部位采用了双重密封结构，既可以防止车间内的切削液、粉尘进入轴承腔，也能避免轴承润滑脂泄漏污染传动部件；后端的编码器安装位做了同轴度微调结构，装配时可以调整编码器和转子轴的同轴度，保证位置反馈的精度，避免出现零位偏移的问题。很多结构工程师在做设备选型建模时，往往会忽略伺服电机的接线舱尺寸、吊环突出高度、安装法兰的止口深度这类细节，导致后续做整机布局时出现干涉——比如接线舱的上方如果预留空间不足，会导致航空插头无法正常插拔，吊环位置如果和设备的安装板筋位冲突，就无法正常吊装电机，输出轴的键槽尺寸如果建模不准，后续加工联轴器键槽时就会出现配合问题，这个三维结构完整还原了所有安装相关的边界尺寸，包括各个端口的突出长度、壳体的最大外轮廓尺寸、安装孔的相对位置、轴伸的配合公差带，能直接用于设备的整体布局校核，不需要再反复核对样本参数调整模型，能大幅缩短设计阶段的建模周期。另外，电机本体的安装法兰和输出轴的相对位置精度，在建模时完全按照实际装配公差做了约束，导入装配体后不需要额外调整配合关系，就能直接和减速机、丝杠等传动部件做配合装配，对于做整机虚拟样机验证的工程师来说，这类精准的结构模型可以直接用于运动干涉检查、管线布局规划，避免后续生产装配时出现结构冲突问题。
