三菱HG-JR25K1大功率交流伺服电机结构

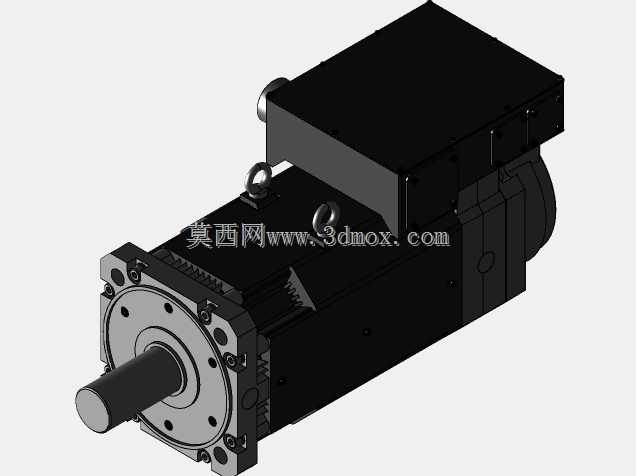

　　这款伺服电机的三维结构还原度覆盖了从动力输出端到后端接线腔体的全部细节，做设备选型和结构校核的时候可以直接调用装配，不用再反复核对样本上的安装孔位、凸台高度这类容易出错的尺寸。先从输出端的安装法兰说起，前端盖采用方形切边法兰结构，止口尺寸、安装孔的圆周分布位置都严格对应大功率伺服的通用安装规范，输出轴为带键槽的实心圆柱轴，轴伸长度、轴径的配合公差区间按照传动件过盈配合的要求做了还原，不管是搭配行星减速机、同步带轮还是直接连接负载联轴器，都能直接在装配环境里做干涉检查，不用额外测量轴伸的避让空间。

　　电机本体的壳体采用分段式拼接结构，中段的定子外壳带密集的轴向散热筋，这部分的设计是为了兼顾壳体刚性和散热面积，毕竟25kW级别的伺服在额定负载下持续运行的发热量不小，散热筋的排布方向顺着电机安装后的轴向气流方向，能在设备运行时借助周边风道带走壳体热量，建模的时候这部分的筋条高度、间距都和实物一致，做设备热仿真的时候也能直接提取壳体的散热面积参数。壳体顶部的两个吊环是大功率电机的标配结构，吊环的螺纹孔位置、吊环本身的承重角度都做了还原，设备组装的时候可以直接模拟吊装过程，核对吊环和周边设备构件的安全距离，避免吊装时电机和机架、走线槽发生碰撞。

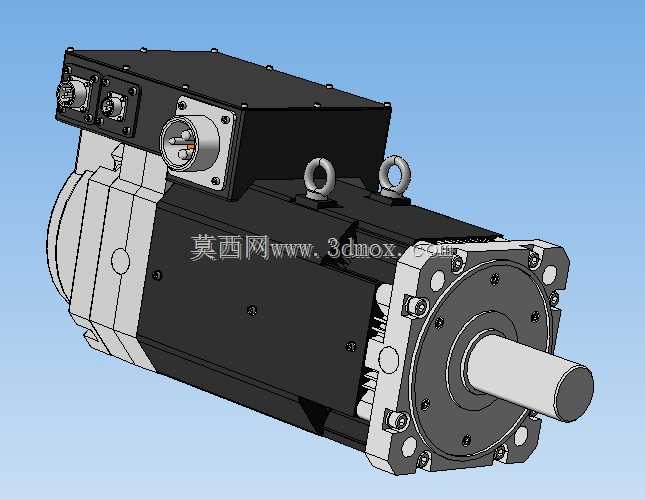

　　后端的接线腔体做了分仓设计，强电动力接线端子和编码器反馈端子分别设置在独立的密封腔体内，腔体的盖板采用螺栓压紧密封胶条的结构，建模时还原了接线口的防水接头安装位、腔体内部的接线端子排布空间，做电气布线设计的时候，可以直接在模型里规划动力线、编码器线的弯曲半径，核对线缆和接线端子的连接空间，避免出现线缆长度预留不足、接线后盖板无法压紧密封的问题。

　　从实际应用场景来看，这类大功率交流伺服主要用在大型注塑机的锁模机构、重型机床的进给轴、大型自动化生产线的重载输送工位、桁架机械手的长行程重载驱动轴上，这类场景对伺服的扭矩输出精度、动态响应速度、低速运行稳定性都有很高要求，模型里还原的电机转子惯量匹配对应的安装尺寸，能帮助结构工程师在选型阶段就核对电机和负载的惯量比是否在合理区间，不用等样机装配后才发现惯量不匹配导致的运行抖动问题。

　　设计思路上，这款电机的结构把安装兼容性放在很重要的位置，法兰安装尺寸、轴伸规格和同功率等级的主流伺服产品保持了较高的互换性，设备改造或者替换旧型号电机的时候，不用重新加工安装法兰板，也不用更换输出端的传动连接件，能大幅降低现场改造的工作量。模型里还原的电机本体总长、最大外径尺寸，能帮助工程师在做设备布局的时候预留足够的安装空间，尤其是电机尾部的接线腔体需要预留线缆弯折的空间，顶部吊环需要预留吊装操作的空间，这些细节如果在三维布局阶段没有核对清楚，到现场安装的时候很容易出现空间不足无法装配的问题。

　　另外，电机后端的编码器安装位、油封结构、轴承位的配合尺寸都在模型里做了准确还原，做电机维护拆解模拟的时候，可以直观看到内部构件的装配顺序，帮助维修人员提前规划拆解步骤，避免拆解过程中损坏编码器或者油封这类精密部件。壳体上的接地端子位置、铭牌安装位的细节也没有遗漏，做设备安规设计的时候，可以直接核对接地线缆的连接路径，确保接地路径最短、连接可靠，符合工业设备的电气安全规范。
