带锁紧螺钉M42细牙圆螺母结构设计

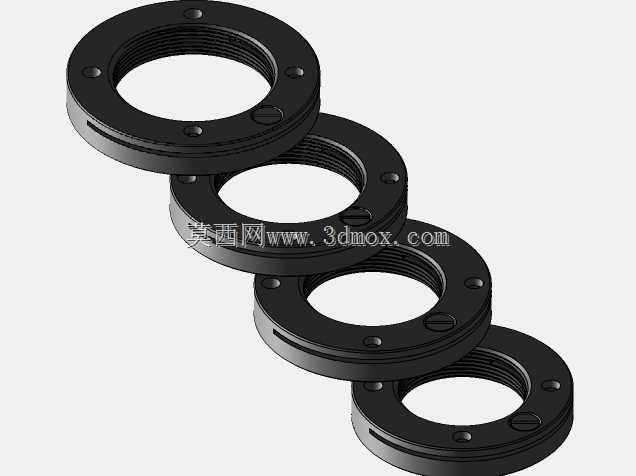

　　在重型机械传动、液压管路连接、大型轴承轴向定位这类对螺纹连接可靠性要求极高的工况里，普通细牙圆螺母往往会因为设备运行中的持续振动、交变载荷冲击出现螺纹副松退，轻则导致连接预紧力丧失引发部件窜动，重则造成传动卡滞、密封失效甚至核心部件损坏，带锁紧螺钉的细牙圆螺母就是针对这类痛点开发的专用紧固件。这款适配M42到M52区间、螺距1.5mm细牙螺纹的锁紧圆螺母，在常规圆螺母的结构基础上做了针对性的防松优化，螺母本体沿圆周方向均匀加工了数个径向螺纹孔，配套的紧定螺钉可以在螺母拧到预设预紧位置后，从径向旋入顶紧在配套螺杆的螺纹牙底或者预留的防松槽内，从物理层面阻断螺母和螺杆之间的相对转动趋势，相比传统的止动垫圈、双螺母对顶的防松方案，

　　它不需要在螺杆上加工穿钢丝的径向孔或者预留双螺母的安装空间，轴向占用尺寸更紧凑，装拆调整也更便捷，尤其适合安装空间受限、后期需要频繁调整预紧量的部位。从设计逻辑上看，这款螺母的本体采用了和常规圆螺母一致的扁平环形结构，外圆加工了对称的扳手卡口或者滚花（根据不同安装工况可选），方便用勾型扳手施加拧紧力矩，1.5mm的细牙螺纹选型本身就比粗牙螺纹具备更好的自锁性能，牙型角的受力分布更均匀，在承受轴向载荷的时候螺纹牙的应力集中系数更低，适合大直径、高载荷的轴向定位场景，比如大型减速机输入输出轴的轴承内圈固定、液压油缸缸筒和端盖的连接、重型输送设备辊子的轴向锁紧这类场景，都能看到这类锁紧螺母的应用。在尺寸边界上，

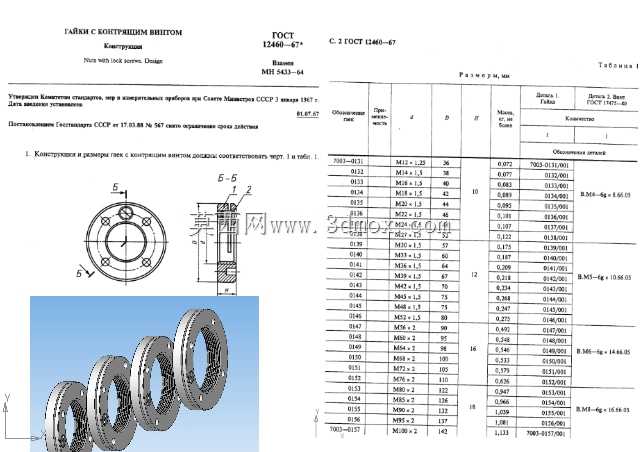

　　这款螺母的螺纹覆盖M42到M52的常用细牙规格，每个规格对应的螺母外径、厚度都和同规格常规圆螺母的安装尺寸保持兼容，不需要对原有安装位做额外的结构修改就能直接替换升级，径向锁紧螺钉的位置设计在螺母厚度方向的中间位置，既保证螺钉旋入后有足够的顶紧行程，又不会因为太靠近螺母端面导致拧紧时出现螺母端面变形，螺钉的端部做了小平头处理，顶紧在螺杆螺纹表面的时候不会刮伤螺杆牙型，后期拆卸维护的时候也不会因为螺杆表面有压痕导致螺母无法正常旋出。实际选型应用的时候需要注意，这类带锁紧螺钉的螺母在拧紧到预设力矩后，需要沿圆周均匀拧紧所有锁紧螺钉，避免单个螺钉顶紧力过大导致螺母出现偏斜，影响螺纹副的同轴度，在有密封要求的液压、润滑管路连接场景，

　　还可以在锁紧螺钉的螺纹部位涂覆少量密封胶，避免径向孔位置出现介质渗漏。相比普通的防松螺母，它的防松效果不会因为多次反复装拆出现明显衰减，只要锁紧螺钉没有出现滑牙、变形，重复使用的可靠性依然能满足工业场景的要求，在矿山设备、冶金轧钢设备、重型工程机械这类维护间隔长、运行工况恶劣的设备上，这类锁紧螺母的应用占比正在逐年提升，它既保留了细牙圆螺母轴向定位精度高、承载能力强的优势，又通过径向锁紧螺钉的结构解决了振动工况下的松脱问题，不需要额外增加防松零件的数量，也简化了装配工序，对于结构设计人员来说，在做轴系固定、管路连接的方案选型时，这类集成式防松的锁紧螺母是兼顾可靠性和安装空间的优选方案。建模过程中需要重点关注螺纹孔的位置度公差，保证锁紧螺钉的轴线和螺母本体轴线垂直相交，避免螺钉旋入后出现偏斜顶紧的情况，同时螺母两端面的平行度、螺纹和端面的垂直度公差也要控制在合理范围内，保证拧紧后螺母端面和被压紧部件的贴合面均匀接触，不会出现局部应力过大导致的部件压损。
