符合GOST标准的带垫圈夹具结构设计

　　在机械装配、工装定位以及管线固定类场景中，这类带垫圈的夹紧连接件是十分常见的基础元件，日常在液压管路排布、小型构件组焊定位、低压气动回路固定等工况下都能见到它的应用，核心作用是通过自身的夹紧结构配合垫圈的应力分散特性，在被连接件表面形成均匀的压紧力，避免单点夹紧造成的构件表面压痕、局部应力集中问题，同时也能在受振动的工况下降低夹紧力松弛的概率，保证连接的长期可靠性。

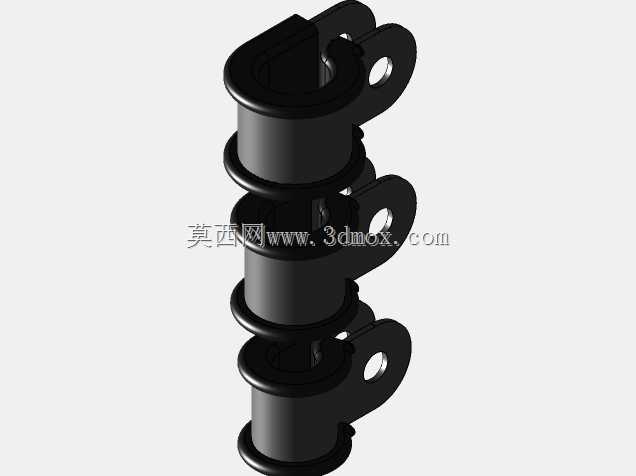

　　从结构设计逻辑来看，这类元件的设计首先要匹配对应公称直径的被连接件，参考对应俄标与德标的参数要求，本体采用铰接式的夹体结构，一端为带安装孔的连接耳板，可通过螺栓销轴将夹体固定在安装基座上，另一端为开合式的抱紧结构，配合配套的橡胶或金属垫圈，适配不同外径的圆管、圆杆类构件。夹体的开合间隙经过精确计算，在完全锁紧状态下能保证垫圈与被夹构件表面完全贴合，不会出现局部翘边导致的压紧力不均问题；夹体上的锁紧接触面做了粗糙度控制，避免表面毛刺划伤垫圈表面，延长垫圈的更换周期。

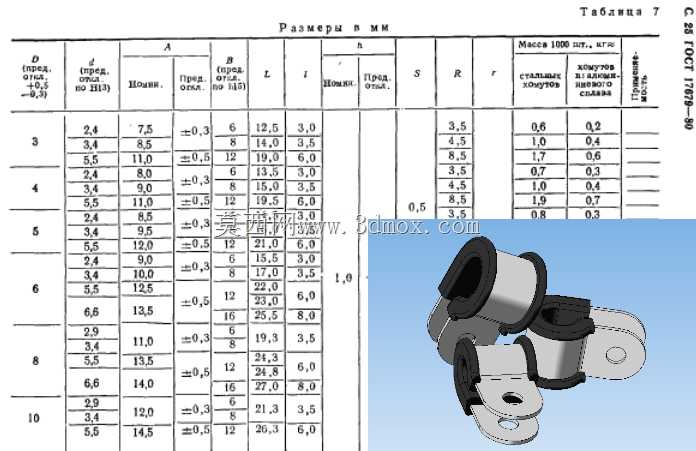

　　尺寸设计上，这类夹具有着明确的安装边界限制，以适配公称直径3mm到10mm的被连接件为例，夹体的总长度、耳板安装孔的中心距、抱紧段的内径公差都有严格的控制范围，比如适配6mm外径构件的夹体，耳板安装孔中心到抱紧中心的距离控制在22mm左右，耳板厚度控制在3.5mm，安装孔直径适配M6的连接销轴，抱紧段的宽度控制在12mm，预留的垫圈安装槽深度与垫圈厚度匹配，保证垫圈装入后不会突出夹体表面，避免安装时与周边构件产生干涉。垫圈的内径与对应被夹构件外径为间隙配合，单边间隙控制在0.3mm到0.5mm之间，既方便装配时快速穿入，又不会因为间隙过大导致夹紧时垫圈移位。

　　实际应用中，这类夹具的选型需要先确认被固定构件的外径，再根据安装位置的空间大小选择对应规格的夹体，比如在狭小的设备内腔布置管线时，要优先选择总长度更短的规格，避免夹体与内腔的其他元器件产生碰撞；在有振动冲击的工况下，要配套选择硬度更高的金属垫圈，或者在垫圈与夹体之间增加防松垫片，避免长期振动下夹紧螺栓松动。建模过程中，需要重点关注夹体铰接位置的圆角过渡，避免直角位置产生应力集中，在反复开合夹紧的过程中出现断裂问题；夹体上的所有锐边都要做倒钝处理，避免装配时划伤操作人员，也防止刮破被固定的管线绝缘层。

　　从安装流程来看，这类夹具的使用十分便捷，先将夹体通过耳板的安装孔固定在基座上，松开锁紧端的螺栓让夹体处于开合状态，将配套的垫圈套在被固定构件上，再把构件连带垫圈放入夹体的抱紧槽内，对齐垫圈与夹体的安装槽位置，逐步拧紧锁紧螺栓，过程中要注意对称施力，避免垫圈偏斜，直到夹体完全抱紧垫圈，达到规定的扭矩值即可完成安装。在日常维护中，只需要定期检查锁紧螺栓的预紧力，查看垫圈是否出现老化、压溃的情况，根据实际使用情况更换垫圈即可，不需要整体更换夹体，维护成本相对较低。

　　这类夹具的结构设计充分考虑了通用化需求，同一系列的夹体可以适配不同材质的垫圈，比如固定硬质金属杆件时可以使用金属平垫圈，固定带有绝缘层的电缆、软管时可以使用橡胶缓冲垫圈，不需要重新设计夹体结构，只需要更换对应材质的垫圈就能满足不同工况的使用需求，大幅降低了备品备件的种类，也方便设计人员在不同项目中快速选型调用，减少重复设计的工作量。在三维建模过程中，需要将夹体的安装孔位、抱紧槽尺寸、垫圈安装位的参数做参数化处理，方便后续根据不同的被连接件直径快速调整模型尺寸，生成对应规格的工程图，提升设计效率。
