M10螺柱适配25至32mm管道垂直固定支架

　　在轻工生产线流体管路布设、小型设备外围气路水路改造、实验室台架管路排布这类场景里，经常会遇到需要在现有M10规格螺柱上完成垂直方向管道固定的需求，这类场景往往没有预留专用的管架安装基面，也不允许在现有结构上额外打孔焊接，否则会破坏原有设备的防腐层或者结构强度，这款垂直固定支架就是针对这类受限安装场景设计的管路固定元件。

　　从实际使用逻辑来看，这款支架不需要额外制作安装基座，直接依托现场已经布设完成的M10螺柱作为承载基础，就能完成垂直走向与水平走向管道的十字交叉固定，适配的管道外径覆盖25mm到32mm区间，刚好覆盖常规气动系统常用的1寸PU管、小型给水管路、薄壁穿线硬管的常规尺寸，不需要针对不同管径更换支架主体，只需要调整锁紧件的压紧行程就能完成适配。

　　结构设计上，支架主体采用一体式块状承力结构，避免了多零件拼接带来的装配间隙和长期使用后的松动风险。主体上开设的垂直通孔与M10螺柱形成间隙配合，上下两端各设置一组六角锁紧螺母，螺母与支架主体接触面之间预留了平垫安装位，安装时可以根据现场管道的高度需求，沿着螺柱轴向任意调整支架的固定高度，调整到位后锁紧上下螺母就能完成支架自身的位置固定，不需要额外的定位销或者顶丝，安装和后期调整的效率都很高。

　　水平方向的管道容纳槽采用半开放的圆弧卡口设计，卡口的圆弧半径做了适配25-32mm管径的渐变处理，卡口上方配套快压式锁紧结构，不需要额外的工具，手动扳动锁紧压块就能完成管道的压紧或者释放，日常维护需要拆卸管路的时候，不用把整个支架从螺柱上拆下来，只需要打开压块就能抽出管道，大幅降低后期运维的拆装工作量。压块与管道接触的面做了微圆弧凸起处理，压紧的时候可以形成线接触压紧，相比面接触能提供更大的锁紧摩擦力，避免管道因为流体脉动或者设备振动出现轴向窜动，同时也不会因为压紧力过大把薄壁管道压变形。

　　安装边界方面，支架自身垂直方向的总厚度控制在42mm以内，上下螺母锁紧后占用的螺柱有效长度不小于50mm就能完成安装，不会过多占用螺柱的剩余可用长度；水平方向卡口的中心与垂直安装孔的中心距控制在30mm，安装完成后管道外壁与M10螺柱的外壁之间预留了不小于8mm的安全间隙，避免管道与螺柱直接接触产生摩擦磨损，也给管道外包裹的保温层或者防护套预留了足够的空间。支架的整体外轮廓没有尖锐的外凸棱角，所有边角都做了R2以上的倒圆角处理，安装在人员容易触碰的位置也不会造成刮擦伤害。

　　从受力角度考量，支架主体的壁厚做了均匀化处理，承载部位的最小壁厚不小于4mm，在管道满水或者满压的状态下，长期承载不会出现塑性变形；锁紧压块的转轴部位采用嵌入式的轴销结构，轴销与主体的配合间隙控制在0.1mm以内，频繁开合也不会出现松脱或者卡滞。针对有防腐要求的使用场景，这种结构的支架可以采用尼龙加玻纤材质注塑成型，也可以采用304不锈钢精密铸造，不管是用在有腐蚀性气体的化工车间，还是有卫生要求的食品加工生产线，都能匹配对应的材质需求。

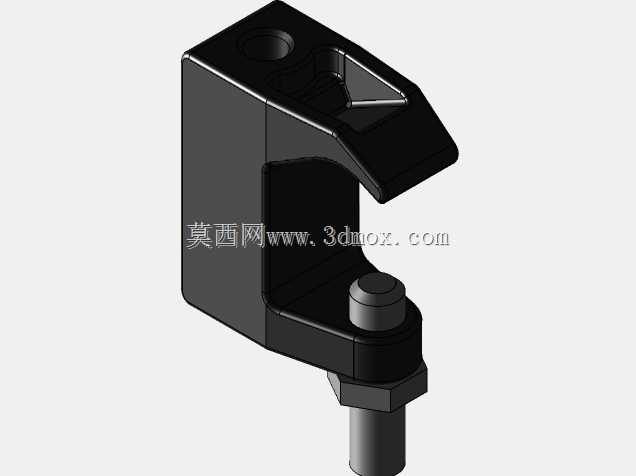

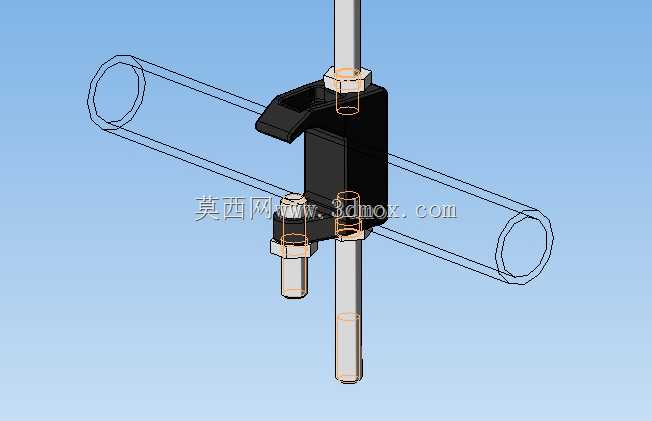

　　实际安装的时候，只需要先把支架穿入现场的M10螺柱，调整到需要的安装高度后预紧上下两个螺母，再把需要固定的管道卡入水平卡口，扳动锁紧压块压紧管道，最后再把上下螺母完全锁紧就完成了全部安装流程，整个过程不需要焊接、不需要配钻，单人用普通扳手就能完成操作，相比传统的抱箍加角铁的固定方式，安装效率能提升60%以上，而且固定完成后的管路整齐度更高，不会出现传统安装方式里的角钢外露、螺栓头突出杂乱的问题，很适合对现场布设整洁度有要求的设备配套场景。另外这种支架的固定方式不会对管道本身造成损伤，后期需要调整管路位置的时候，也不会在管道表面留下压痕或者锈迹，对于需要经常调整管路布局的试验台架、中试生产线来说，适配性非常好。
