焊接路径模拟用带法兰管状接头结构

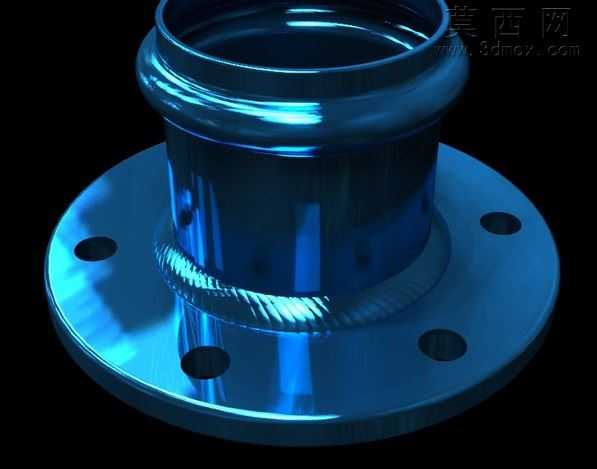

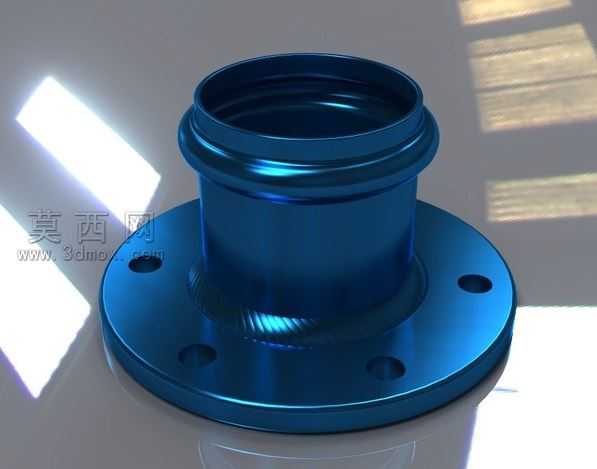

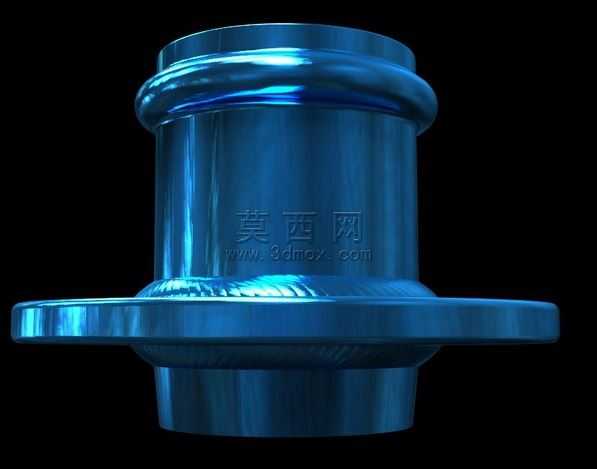

本作品为面向焊接路径模拟场景设计的带法兰管状接头三维模型，建模阶段以实际焊接工装中常见的法兰管接头为原型，先通过二维草绘绘制出管体各段的截面轮廓，精准标定上部双凸环、中部法兰盘、下部插接段的径向尺寸与轴向位置，确保各段衔接处的圆角过渡符合实际金属构件的加工特征，避免建模过程中出现尖锐棱角、曲面破面等问题。建模完成后对模型进行渲染处理，材质选用带有金属光泽的深蓝色金属质感材质，模拟经过表面处理的钢制构件外观，通过调整环境光、反射光参数，让管体表面的高光过渡自然，清晰呈现出凸环、法兰盘的轮廓层次，同时在模型表面添加细微的材质纹理，还原金属构件的真实质感，避免渲染效果过于塑料化。结构设计上，上部的双凸环结构用于模拟管路插接后的定位限位结构，中部外伸的法兰盘为焊接作业的核心承载区域，下部的等径直管段用于模拟与下方构件的插接配合段，各段的同轴度经过严格校准，确保模型在导入焊接路径仿真环境后，能够匹配真实焊接作业的空间坐标基准。设计思路围绕真实焊接框架的模拟需求展开，摒弃了非必要的装饰性结构，所有几何特征均服务于焊接路径的模拟验证：法兰盘的外沿厚度、管体与法兰的衔接圆角均参考实际焊接坡口的预留尺寸设计，能够让使用者在模拟焊接路径时，精准规划焊枪的行走轨迹、调整焊枪与构件表面的距离与角度，还原真实焊接作业中焊枪沿构件轮廓移动的全过程，为焊接工艺的前期路径验证、焊枪运动干涉排查提供精准的三维模型载体，帮助使用者在虚拟环境中完成焊接路径的调试，减少实际焊接作业中的试错成本。
