带制动功能的三菱HG系列交流伺服电机

　　这款带制动器的交流伺服电机，核心适配需要断电位置保持的工业驱动场景，比如垂直轴传动的自动化设备、需要急停锁止的精密输送机构、停机后不能出现位移偏差的工装夹具进给单元，在机床上下料机械手的Z轴、包装设备的封切升降机构、电子制造设备的贴片头驱动轴这类工况下，自带的制动器可以在驱动断电瞬间完成轴系锁止，避免负载因为重力下坠或者外力偏移造成工件报废、设备碰撞的问题。从结构设计来看，电机本体采用方形叠片壳体搭配端盖止口定位的结构，壳体表面的轴向散热筋直接和定子铁芯外壁贴合，能把绕组运行产生的热量快速传导到外部空气里，连续额定运行工况下的绕组温升可以控制在绝缘等级允许的范围内，不需要额外加装散热风扇就能满足大部分常规工况的散热需求，

　　也避免了风扇带来的粉尘吸入、运行噪音的问题。输出轴采用标准圆柱轴伸搭配平键槽的设计，轴伸端面预留了中心工艺孔，既方便加工阶段的磨床顶持定位，也可以在安装高精度编码器或者外接额外负载的时候做同轴定位基准，前端盖的安装法兰采用和主流伺服电机通用的止口尺寸、安装孔位布局，设备选型替换的时候不需要重新加工安装板，只要核对额定扭矩、额定转速和制动器供电参数就能直接替换同规格的其他品牌产品。尾部集成的制动器采用失电制动结构，也就是制动器供电断开的时候，内部的弹簧会推动摩擦片压合在和电机轴联动的制动盘上，靠摩擦力锁止轴系转动，制动器供电接通的时候电磁力吸合摩擦片，释放制动盘，电机可以正常运转，这种结构的优势是断电状态下始终保持锁止力矩，

　　哪怕设备突然断电、驱动回路故障，也能牢牢锁住负载，不会出现安全事故。电机尾部的接线腔体采用快插式航空接头设计，动力线、编码器线、制动器接线都做了防呆定位，现场接线的时候不需要逐一核对线序，插合之后拧紧接头的锁紧环就能达到IP65左右的防护等级，适配有切削液飞溅、轻度粉尘的车间工况，接线腔体旁边预留了接地端子，安装的时候直接把设备地线压接在端子上就能满足电气安全规范要求。从安装边界来看，这款电机的方形壳体对角线尺寸、法兰止口的配合公差、轴伸的径向跳动量都严格遵循通用伺服电机的安装规范，轴向总长度因为集成了制动器，比同功率不带制动的电机长出约五分之一，选型的时候要预留足够的轴向安装空间，避免和设备内部的其他结构件产生干涉；

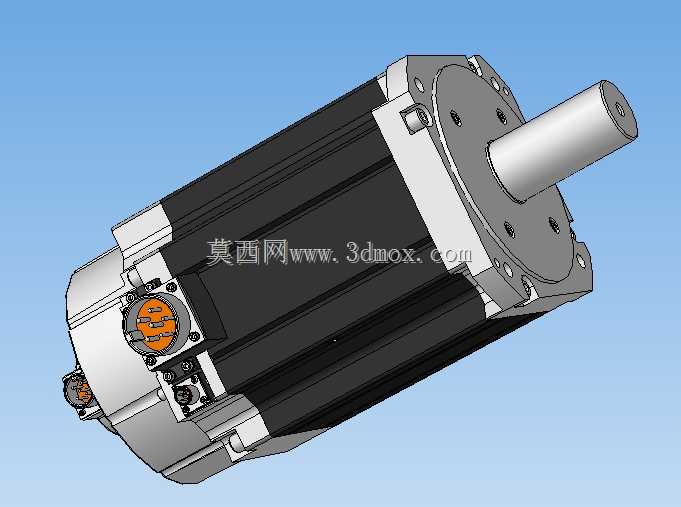

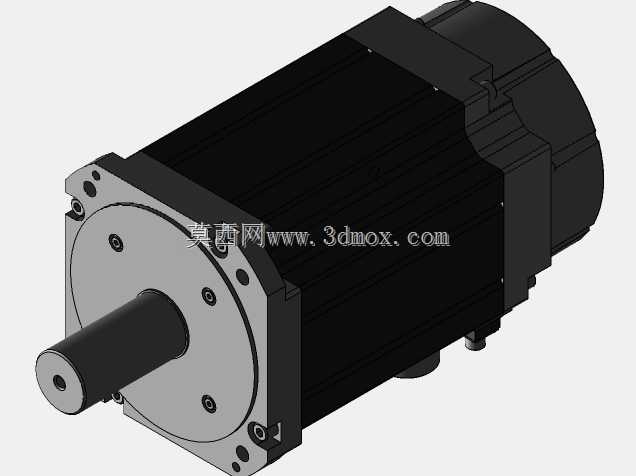

　　安装的时候要注意法兰止口和设备安装板的配合公差，不能靠安装螺栓硬拉强行对位，不然会造成端盖变形、轴承卡滞，运行的时候出现异响、温升过高的问题。制动器的供电回路要和电机动力回路做联锁设计，电机启动运行前必须先接通制动器电源，等制动盘完全释放之后再给电机绕组通电，不然会出现带制动启动的情况，摩擦片长时间打滑磨损会大幅缩短制动器的使用寿命，严重的时候还会因为摩擦过热烧坏制动器线圈。在实际三维建模装配的时候，要注意电机输出轴和负载联轴器的同轴度偏差控制在允许范围内，刚性连接的工况下同轴度偏差不能超过0.02mm，用弹性联轴器连接的时候偏差也不能超过联轴器允许的补偿上限，不然运行过程中会给电机轴承带来额外的径向载荷，时间长了会造成轴承磨损、编码器震动损坏。另外电机壳体的安装面要和设备的接地排做可靠连接，因为伺服电机运行的时候绕组会产生感应静电，可靠接地既能避免静电干扰编码器的反馈信号，也能防止绕组绝缘破损的时候壳体带电造成安全隐患。这款电机的三维模型完整还原了外部的所有安装特征，包括法兰安装孔的位置、轴伸的键槽尺寸、接线接头的外形和出线方向、散热筋的结构，在做设备整体布局设计的时候，可以直接把模型导入装配体，核对安装空间、干涉情况，提前规划走线位置，不需要再手动测绘电机外形，能大幅缩短设备设计阶段的选型建模时间，也能避免因为手动测绘尺寸偏差造成的后期安装干涉问题。
