HK-ST502W直流伺服电机三维结构

　　这款直流伺服电机的三维结构还原，完全围绕实际工业场景的安装适配需求搭建，在建模阶段就优先考虑了设备集成时的各类边界约束。从应用场景来看，这类中功率直流伺服电机常被用在高精度点位控制的自动化产线、数控进给轴、工业机器人关节驱动、包装机械的牵引辊控制等场景，相比交流伺服，它在低压供电场景、需要快速启停正反转的工况下响应优势更明显，尤其是便携自动化设备、车载移动作业装备这类无法提供高压交流供电的场景，这类直流伺服的适配性更强。

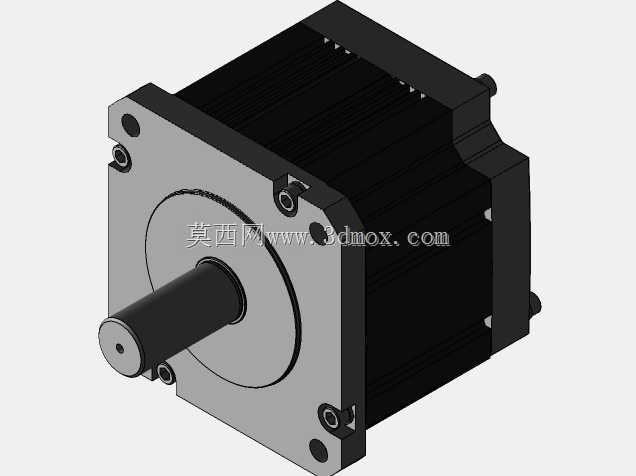

　　从功能特性来看，模型完整还原了电机本体的定子壳体、输出轴端的安装法兰、后端的编码器防护结构、侧面的动力与信号连接器接口，每一处安装孔位的位置、凸台的避让尺寸都按照实际产品的装配逻辑做了还原。输出轴采用标准的圆柱轴带键槽结构，方便配套联轴器、同步带轮等传动连接件，轴伸长度的设计刚好覆盖常规连接件的安装深度，不会出现轴伸过长干涉端盖、或是过短导致连接件锁紧不足的问题。前端安装法兰的止口尺寸做了精准还原，这个止口是设备安装时的定位基准，直接决定电机输出轴和负载轴的同轴度，建模时特意保留了止口的公差带参考结构，方便选型人员在做装配校核时直接匹配安装板的开孔尺寸。

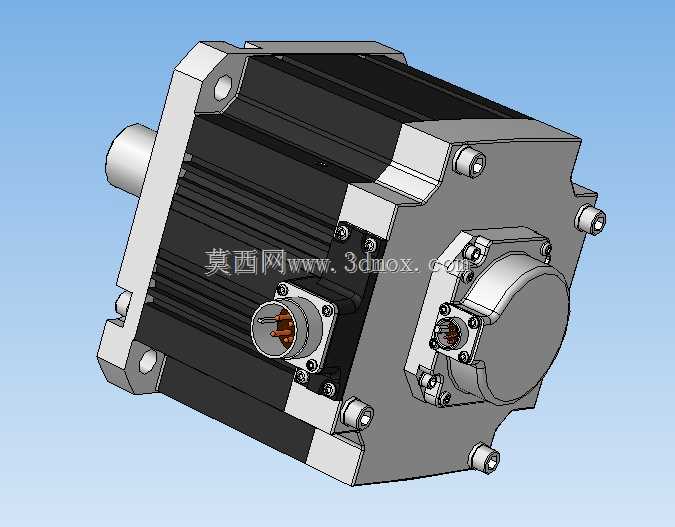

　　设计思路上，整个电机的壳体采用方形叠装结构，相比圆形壳体，方形外壳的四个安装平面可以更方便地布置安装支架，不管是水平卧式安装还是垂直法兰安装，都能找到平整的贴合面，壳体表面的散热筋结构不是装饰性建模，而是按照实际散热需求的排布做的还原，筋条的高度、间距都对应实际产品的散热面积设计，保证电机在额定负载运行时的热量能快速通过壳体散出，避免高温退磁。侧面的连接器采用快插式航空插头结构，模型还原了插头的锁紧卡扣结构，这个结构在实际使用中可以避免设备运行振动导致的接头松脱，动力接头和信号接头分开布置，间距足够大，方便现场布线时插拔操作，不会出现两个接头互相干涉无法插紧的问题。后端的编码器舱做了凸起的防护结构，既可以保护内部的编码盘不受外力磕碰，也预留了编码器调整的操作空间，现场调试时不需要拆下整个电机端盖，就能完成编码器零点的校准操作。

　　从安装边界来看，模型的整体外轮廓尺寸完全对应实际产品的安装尺寸，电机本体的总长度、法兰面的安装孔孔距、底部安装脚的孔位间距都做了1:1还原，在做设备整体布局时，可以直接把这个模型导入装配体，校核电机和周边结构件的间隙，比如和拖链的间距、和走线槽的避让距离、和传动部件的配合长度，不需要再额外测量实物尺寸。输出轴的中心高尺寸是选型时的核心参数，模型里这个尺寸严格按照产品规格设定，方便设计人员直接匹配负载的安装高度，避免出现中心高不一致导致的传动别劲、联轴器磨损加快的问题。另外，模型还还原了电机壳体上的接地螺钉位置，这个细节在电气安全设计里很重要，设备布线时可以直接根据这个位置预留接地线缆的长度，避免现场安装时找不到接地点位。

　　在结构细节上，电机端盖的固定螺栓位置、螺栓的沉孔深度都做了还原，安装时可以根据沉孔深度选择合适长度的固定螺栓，不会出现螺栓过长顶到内部定子绕组的问题。后端的外圆结构也做了细节还原，部分需要加装刹车模块、外置风扇的场景，可以直接匹配这个后端的止口尺寸，不需要额外做转接法兰。整个模型的结构拆分逻辑也符合实际装配工艺，定子组件、转子组件、前端盖、后端盖、连接器组件都可以单独拆分，方便设计人员在做二次开发时，比如做电机的定制化改装、加装外置附件时，直接调用对应的子装配体做修改，不需要从零开始建模。对于做设备选型的工程师来说，这个模型可以直接放到设备的BOM结构里，提前模拟整个传动链的装配效果，检查是否存在结构干涉、安装空间不足的问题，减少实物打样时的修改次数，缩短设备的研发周期。
