铝型材用d16mm电缆管道快装固定支架

　　在工业铝型材搭建的设备框架、生产线走线场景中，线缆与气动管道的排布固定一直是现场装配的高频痛点，传统的扎带固定存在拆装不便、夹持力不足易松脱、长期使用老化断裂的问题，而定制抱箍则需要对应管径单独开模，适配灵活性差，这款适配d16mm外径管线的快装支架，正是针对铝型材框架的走线需求开发的专用固定构件。

　　从实际使用场景来看，这类支架主要应用在30/40系列标准工业铝型材搭建的自动化设备机架、生产线旁的线缆桥架、设备气动管路排布场景，用来固定外径16mm的控制电缆、通讯线缆或者PU气动软管，替代传统的扎带、金属抱箍，实现管线的快速拆装与可靠固定，尤其适合需要频繁调整管线走向、后期维护频次较高的设备场景，比如非标自动化设备的走线改造、生产线工位的气路电路调整，不需要额外在铝型材上打孔攻丝，依靠支架本身的夹持结构就能完成固定。

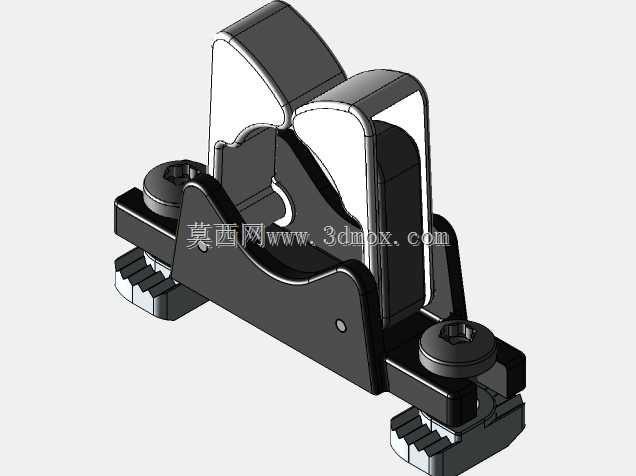

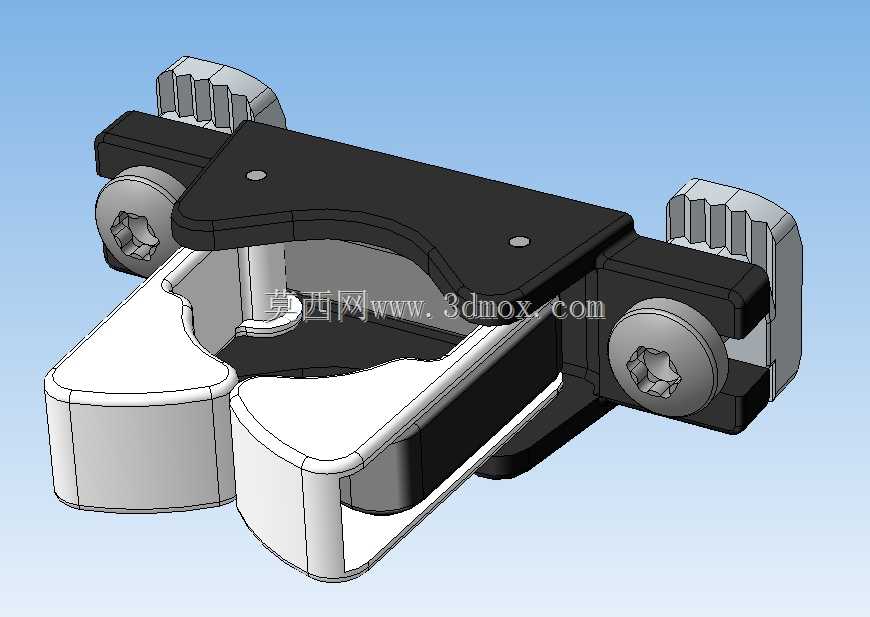

　　产品的功能特性围绕快装与可靠夹持做了针对性设计，主体采用上下分体式的夹持结构，上半部分为带防滑齿的压紧块，下半部分为适配d16mm管径的弧形托槽，两侧通过内六角螺丝实现锁紧，压紧块与铝型材接触的端面做了齿形防滑结构，锁紧后可以卡在铝型材的T型槽棱边上，避免支架沿型材长度方向滑动，不需要提前在T型槽内预置螺母，直接卡入型材槽位后拧紧螺丝即可完成固定，相比传统的T型螺栓固定方式，装配效率提升至少60%。弧形托槽的内径严格匹配16mm外径管线，槽内做了微圆弧过渡，不会划伤线缆外皮或者气管外壁，夹持力可以通过两侧螺丝的拧紧力矩调整，既可以实现刚性固定，也可以预留少量余量允许管线小范围滑动，适配不同的走线需求。

　　设计思路上完全贴合铝型材装配的实际工况，首先是安装边界的适配，支架整体宽度控制在45mm以内，不会占用铝型材槽位过多空间，同一个型材面上可以并排安装多个支架实现多根管线的分层排布；支架的总高度控制在28mm，突出型材表面的高度较低，不会和设备上的其他移动部件产生干涉，适合安装在设备框架的内侧走线，避免外部磕碰损坏管线。两侧的锁紧螺丝采用标准内六角圆柱头螺钉，通用规格方便现场更换，螺丝的沉孔深度做了优化，拧紧后螺丝头不会突出支架表面，避免刮擦过往的管线或者操作人员。压紧块上的防滑齿间距匹配标准铝型材T型槽的槽口棱边间距，卡入后可以自动对齐定位，不需要人工反复调整位置，单人即可完成装配作业。

　　从安装适配性来看，这款支架除了可以固定d16mm的电缆和管道，也可以通过调整螺丝锁紧行程，适配14-17mm外径范围内的不同管线，具备一定的通用适配能力，不需要针对相近管径单独更换支架。支架的分体式结构设计也方便后期管线维护，需要更换或者调整管线时，只需要松开两侧螺丝1-2圈，即可将管线从托槽内取出，不需要完全拆下螺丝，避免小零件掉落丢失，适配车间现场的快速维护需求。托槽的边缘做了R1.5的圆角处理，即使管线在支架处有小角度的弯折，也不会被锐边割伤外皮，提升长期使用的可靠性。

　　在结构强度方面，支架的主体承力部分厚度设计为3mm，采用刚性结构设计，锁紧后不会出现形变松脱的问题，静态夹持力可以达到50N以上，完全可以满足常规电缆、气动管道的固定需求，即使设备运行过程中存在轻微振动，支架也不会出现移位或者松脱的情况。压紧块与托槽的配合面做了错位限位设计，拧紧螺丝时不会出现两块结构错位夹偏管线的问题，保证夹持受力均匀，不会出现局部压力过大压坏管线的情况。

　　实际选型使用时，只需要确认铝型材的槽型为标准欧标T型槽，待固定管线外径在适配范围内，即可直接选用，不需要额外加工配件，支架本身的结构已经集成了型材夹持与管线固定的双重功能，减少了装配所需的零件种类，降低BOM清单的管理成本。相比传统的管线固定方式，这款快装支架兼顾了装配效率、固定可靠性与通用适配性，是铝型材框架走线场景下非常实用的固定构件。
