带铰链弹簧手柄的锁紧螺母结构设计

　　在工装夹具、小型检测设备、手动调节机构的日常设计工作中，经常会遇到需要频繁手动锁紧、松开，同时要求操作手柄不突出干涉周边结构的场景，这类带铰链弹簧手柄的螺母，正是针对这类使用需求开发的典型紧固件结构。和普通的六角螺母、滚花螺母不同，这类螺母不需要额外搭配扳手操作，直接扳动自带的手柄即可完成锁紧与松开动作，当手柄扳动到与螺母轴线垂直的位置时，可通过杠杆力臂获得足够的锁紧力矩，满足常规工况下的防松要求；当锁紧动作完成后，手柄可绕铰链轴向下翻转，贴靠在被安装件的表面，避免手柄突出在外被意外磕碰导致锁紧失效，也能减少设备外围的突出结构，优化操作空间的安全性。

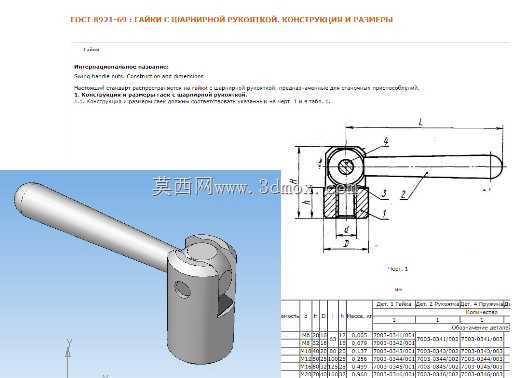

　　从结构组成来看，整个部件分为螺母本体、铰链销、弹簧、手柄四个核心部分，螺母本体的下部为标准内螺纹段，可与对应规格的外螺纹件配合，上部开设对称的铰链安装槽，槽内预留销孔用于穿装铰链销，同时在槽底加工出弹簧定位凹坑，为压缩弹簧提供安装定位基准。手柄的连接端加工为带圆弧定位面的叉形结构，叉形臂上对应开设销孔，与螺母本体的安装槽配合后穿入铰链销形成转动副；弹簧套装在铰链销上，两端分别抵靠在螺母本体和手柄的定位面上，始终给手柄提供一个向螺母轴线方向翻转的复位力。当需要锁紧或松开螺母时，操作人员将手柄向上扳起至与螺母轴线垂直的位置，此时手柄端部的定位凸台会卡入螺母本体上端的定位凹槽内，扳动手柄即可带动螺母整体绕螺纹轴线转动，完成松紧调节；当调节到位后，松开手柄，弹簧的弹力会推动手柄绕铰链销向下翻转，自动收回到贴靠安装面的位置，不需要额外的固定结构即可保持收纳状态。

　　在实际选型和建模过程中，需要重点关注几个安装边界尺寸：首先是螺母本体的外径尺寸，要匹配被安装件上的过孔直径，保证螺母本体可以顺利穿过安装孔，同时螺母下端的承压面直径要足够大，避免锁紧时压应力过大损伤被安装件的表面；其次是手柄的长度尺寸，要根据需要的锁紧力矩计算确定，手柄过长会导致收纳后占用空间过大，过短则会导致操作时力矩不足，无法达到要求的锁紧预紧力；第三是铰链销的安装位置，要保证手柄扳起到工作位置时，力臂的作用线与螺母端面平行，同时手柄收纳后不会超出螺母本体的外径范围，避免与周边的其他零部件产生运动干涉；最后是弹簧的参数匹配，弹簧的预紧力要适中，预紧力过大会导致扳动手柄时需要的操作力过大，手感生硬，预紧力过小则无法保证手柄在收纳状态下的稳定性，设备运行过程中受振动影响手柄可能会意外弹起，带来安全隐患。

　　这类结构的应用场景十分广泛，在小型工装的快速夹紧机构上，它可以替代传统的蝶形螺母，操作更省力，收纳后更整洁；在检测设备的调节支架上，它可以用于支撑杆的高度锁紧，频繁调节时不需要借助工具，调整到位后手柄自动收纳，不会影响检测操作的空间；在一些手动操作的小型设备上，比如手动压力机、台式钻床的深度限位调节部位，这类带铰链手柄的螺母可以快速调整限位位置，锁紧可靠，调整效率远高于普通螺母。建模过程中需要注意铰链部位的配合间隙设计，销与销孔之间采用间隙配合，保证手柄转动灵活无卡滞，同时配合间隙不能过大，避免手柄工作时出现旷量，导致锁紧力矩传递不稳定；螺母的螺纹段要符合普通螺纹的公差要求，保证与配套螺杆的旋合顺畅，承压面要与螺纹轴线保持垂直，避免锁紧时出现偏载，导致螺纹受力不均产生滑牙问题。另外，手柄的握持部位可以根据使用需求加工出滚花或者圆弧过渡，提升操作时的握持手感，避免长时间操作时硌手，在一些需要频繁操作的工位，还可以在手柄外部套装非金属护套，进一步优化操作体验。
