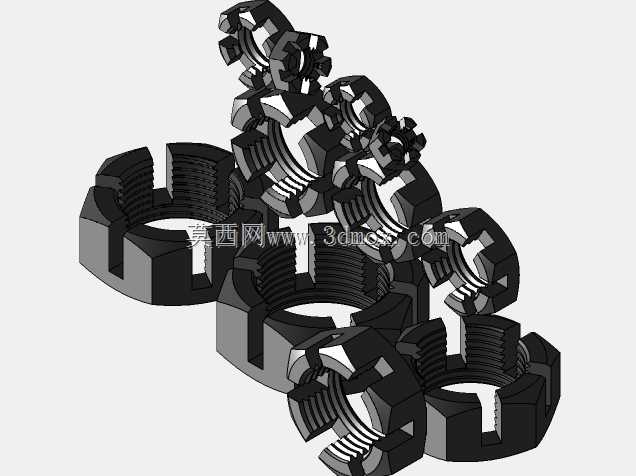

俄标低槽开槽螺母规格系列三维结构

　　这套低槽螺母的三维结构覆盖M5到M24的常用公制螺纹规格，对应俄标OCT 92-0745-72的技术要求，在各类需要防松的螺纹连接场景中应用广泛。日常做设备结构设计时，这类低槽开槽螺母常和开口销配合使用，穿过螺栓端部的径向孔后，将开口销的两脚掰开卡入螺母的槽内，就能彻底避免螺纹副在振动、交变载荷下出现回松退扣的问题，相比普通锁紧螺母的摩擦防松形式，这种机械锁止的方式可靠性更高，哪怕在冲击载荷频繁的工况下也能保持连接稳定性。

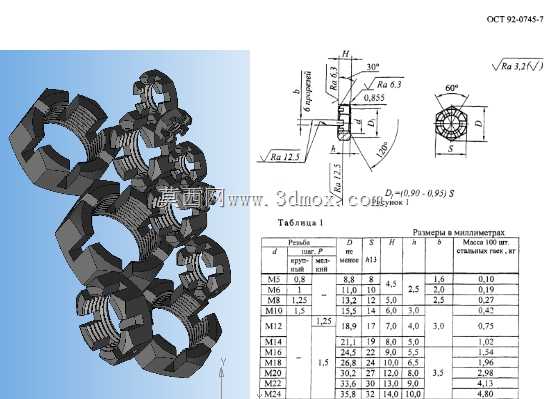

　　从结构设计逻辑来看，低槽螺母的槽深比普通开槽螺母更浅，不会过度削弱螺母六角支承面的有效承载面积，同时槽的位置刚好对应螺纹收尾后的螺栓光杆段开孔位置，安装时不需要额外调整螺母的拧紧角度过多，就能让槽位对准销孔，现场装配的容错率更高。模型里完整还原了不同规格对应的六角对边尺寸、螺母总厚度、槽宽、槽深以及端面倒角参数，比如M5规格对边8mm、总厚4mm，M10规格对边16mm、总厚6mm，M20规格对边30mm、总厚10mm，所有尺寸边界都和标准要求一致，做装配仿真时不会出现干涉问题。

　　外形上螺母保留了标准六角的扳拧面，表面粗糙度要求在非配合面达到Ra12.5，槽的侧面和螺纹面达到Ra6.3，端面支承面的平面度公差控制在合理范围，保证拧紧时和被连接件表面贴合均匀，不会出现偏载导致的螺纹应力集中。设计时特意将槽的开口角度做了30°的导向倒角，方便装配时开口销顺利穿入，六角端部的120°倒角既去除了加工毛刺，也能在拧入时引导螺纹顺利对中，避免错扣损伤螺纹牙型。

　　实际选型时，这类低槽螺母多用于受振动影响的行走机构、传动部件连接位置，比如输送线的辊筒轴端固定、小型工程机械的操纵杆连接、农用设备的机架紧固件位置，相比厚型开槽螺母，它的整体高度更低，适合安装空间紧凑、螺纹旋合长度不需要过长的场景，不会因为螺母厚度过大挤占周边零件的布置空间。建模时完整还原了每一个规格的螺纹牙型细节、槽位的铣削加工特征，做机构运动仿真时可以直接调用，不需要二次修改尺寸，也能直接用于生成工程图指导加工，所有形位公差的标注基准都和实际加工工艺一致，以端面和螺纹轴线为基准，保证槽的对称度、六角的对边平行度都符合装配要求。

　　在装配边界上，需要注意螺母拧紧后，螺栓端部露出螺母的长度要满足开口销安装的空间要求，一般露出2到3个螺距即可，过长会和周边运动部件发生刮碰，过短则无法穿入开口销实现锁止。低槽的设计刚好让槽的位置靠近螺母的上端面，不需要螺栓露出过长就能对准销孔，进一步压缩了连接结构的轴向占用空间，这也是这类螺母在紧凑结构设计中被频繁选用的核心原因。相比尼龙圈锁紧螺母，它不存在尼龙圈老化失效的问题，可反复拆装使用，在需要定期维护拆解的设备结构中，维护成本更低，锁止性能不会因为拆装次数增加出现明显衰减。
