D-sub系列弯插式机箱连接器引脚组件

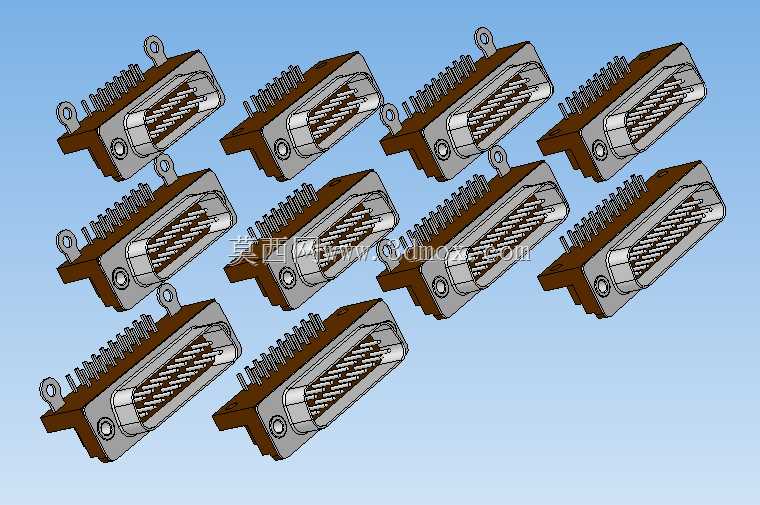

　　在工业控制机柜、通讯设备机箱、测试仪器背板的布线场景中，板端连接器的选型直接决定了内部线缆连接的可靠性与装配效率，本次呈现的弯插式引脚板与机箱插孔组件，正是针对高密度板对线连接需求开发的接插件结构。这类接插件广泛应用于工控IO端口扩展、伺服驱动信号传输、仪器仪表信号采集回路中，区别于直插式结构，弯针设计能够让线缆沿PCB板面方向走线，大幅压缩机箱内部的垂直布线空间，尤其适配1U、2U等薄型机箱的紧凑安装场景，避免线缆弯折半径不足导致的芯线断裂、信号衰减问题。从结构设计逻辑来看，该系列组件覆盖13到21芯的不同引脚规格，引脚采用弯角90度成型工艺，插合端的插孔采用铜合金车制件，表面做镀厚金处理，能够保证多次插拔后的接触电阻稳定，

　　抵御工业现场的潮湿、盐雾环境侵蚀。绝缘基座采用耐高温热塑性材料注塑成型，能够耐受波峰焊过程中的高温冲击，不会出现基座变形、引脚移位的问题，基座两侧设置的金属固定耳带有安装孔，既可以通过螺丝将插座锁紧在PCB板上，也能配合机箱面板的开孔实现面板前侧固定，双重固定结构能够避免插拔过程中插座受力松脱，保护PCB焊盘不受外力拉扯。在安装边界设计上，该系列引脚板的焊针间距严格遵循D-sub连接器的标准间距规范，焊针伸出PCB板面的长度控制在1.8mm到2.2mm之间，既能够保证焊锡充分浸润焊盘，又不会因为针脚过长导致相邻焊盘短路。金属固定耳的安装孔位与PCB上的定位孔同轴度公差控制在0.1mm以内，装配时能够快速对位，不需要额外调整位置。

　　弯针的折弯半径经过反复验证，既保证针脚内部铜芯不会因为折弯产生裂纹，又能让折弯后的针脚端面与PCB焊盘完全贴合，避免虚焊问题。不同芯数的组件在外形尺寸上保持了安装孔位的兼容性，同一系列的9芯到25芯产品可以共用PCB上的固定孔位，方便设计人员在同一套机箱结构上灵活调整IO端口的芯数配置，不需要重新修改机箱开孔与PCB定位孔设计。从实际使用场景来看，这类接插件在装配时，操作人员先将插座从PCB后侧插入对应开孔，通过固定耳的螺丝预紧定位，再完成波峰焊或者手工补焊，焊装完成后可以直接将插头从机箱面板外侧插入，配合面板上的导向槽能够实现盲插对位，不需要在机箱内部预留额外的操作空间。插孔内部设置的弹性接触片采用双曲面线簧结构？不对，

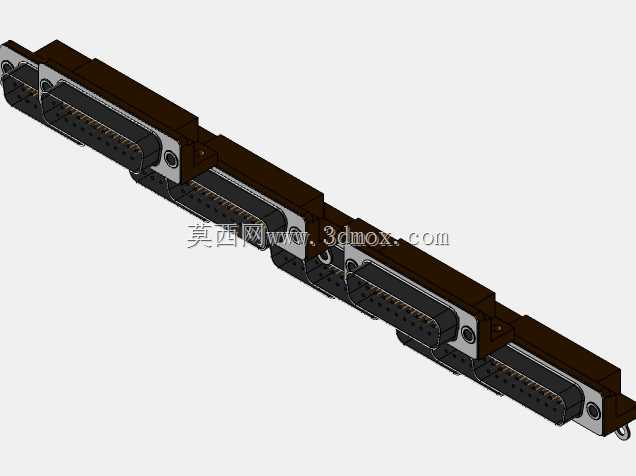

　　该款采用的是片式接触结构，接触片的正向压力经过调校，插拔力控制在行业标准范围内，既不会因为插拔力过大导致操作困难，也不会因为压力不足导致接触不良，在振动工况下也能保持稳定的信号连接。绝缘基座的爬电距离与电气间隙符合低压电气设备的安全规范，相邻引脚之间能够承受1000V的工频耐压不击穿，满足工业设备的电气安全要求。在三维建模过程中，该系列组件对每个引脚的折弯角度、基座的脱模斜度、固定耳的倒角都做了精确还原，建模时充分考虑了注塑件的壁厚均匀性，基座壁厚控制在1.2mm到1.5mm之间，避免注塑过程中出现缩痕、气泡等缺陷，金属零件的边角都做了R0.2以上的圆角处理，避免加工过程中出现应力集中，也能防止操作人员装配时被锐边划伤。不同芯数的模型采用参数化设计思路，通过调整引脚数量与基座长度就可以快速衍生出不同规格的产品模型，设计人员在进行机箱布局设计时，可以直接调用该模型进行装配干涉检查，提前验证连接器与周边电容、电阻、结构件的间隙是否满足要求，避免后期打样出现装配干涉问题。针对机箱面板开孔的配合尺寸，模型中插座与面板的配合间隙控制在0.2mm以内，既能够保证插座顺利装入面板开孔，又不会出现过大的缝隙影响外观与屏蔽性能，金属固定耳与面板之间的接触平面平面度公差控制在0.05mm以内，能够保证电磁屏蔽的连续性，降低外界电磁干扰对内部信号传输的影响。
