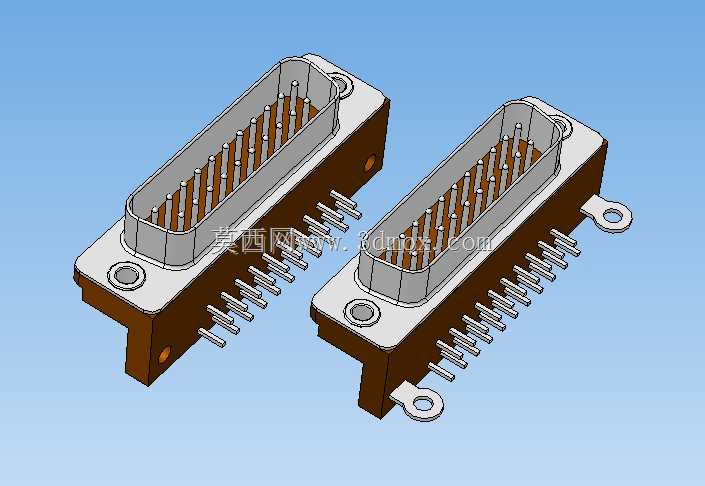

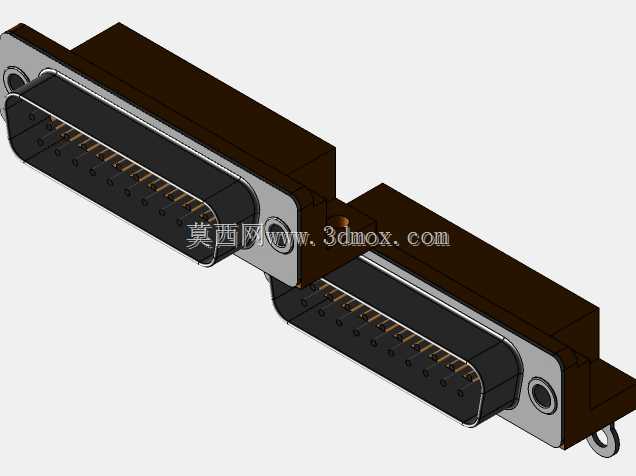

D-sub型21针板端弯插连接器结构

　　这类21针弯插式板端连接器，是工控机箱、通讯机柜内部板卡与外部线缆对接的常用互连部件，日常在工业控制机柜、测试仪器背板、老旧通讯传输设备的IO接口区域十分常见，主要承担多针脚低频信号、小功率控制回路的跨板或内外连接传输作用，相比直插式同规格连接器，弯插结构的针脚转向90度后平行于PCB板面焊接，能够大幅压缩接口在机箱纵深方向的占用空间，适配内部走线空间局促、板卡距离机箱侧壁间隙较小的安装场景，避免直插结构接插线缆后突出板卡高度过大，干涉机箱盖板或者相邻板卡的布置。

　　从结构设计逻辑来看，这款连接器采用D型金属外壳防呆设计，外壳的不对称梯形轮廓能够从物理上杜绝插反的问题，插合时公母头只有对应方向才能顺利对位，不会出现针脚错位顶弯、信号接反的故障；金属外壳两侧带固定安装耳，耳位预留标准螺丝过孔，接插完成后可以通过螺丝将公母头锁紧，同时金属外壳能够与机箱机壳形成连续的接地通路，对内部的信号针脚形成电磁屏蔽，减少工业现场复杂电磁环境对传输弱信号的干扰，也能避免内部信号向外辐射干扰其他敏感元器件。绝缘基座采用耐温工程塑料材质，能够耐受波峰焊时的高温冲击，不会出现焊接受热变形、针脚移位的问题，基座上的针脚孔位严格按照标准间距排布，每根插针与基座之间保持足够的爬电距离，满足低压控制回路的绝缘耐压要求。

　　针脚部分采用弯插成型工艺，焊接端平行于PCB板面，插合端垂直于安装法兰面，插针接触端做了镀金处理，降低长期使用后的接触电阻，避免氧化导致的接触不良、信号衰减问题，针脚根部做了限位凸台，装配时能够卡在基座对应的卡槽内，避免焊接或者插合过程中针脚出现轴向窜动，导致焊接点脱焊或者插合深度不足。安装法兰与绝缘基座之间采用卡扣加铆接的固定方式，不会因为多次插拔受力出现法兰与基座分离的情况，法兰上的定位柱能够在PCB焊接时提前卡入板上的定位孔，固定连接器在PCB上的相对位置，过波峰焊时不会出现偏移浮高的问题。

　　从安装边界尺寸来看，这款连接器的法兰安装孔位间距符合D-sub连接器的标准安装尺寸，能够直接适配市面上标准的机箱开孔尺寸，不需要单独定制开孔模具；弯插针脚的伸出长度刚好匹配常规厚度PCB的焊接要求，焊接端伸出PCB背面的长度控制在1.5毫米以内，不会因为针脚过长突出背面，干涉PCB背面布置的贴片元器件；连接器整体在PCB板面的投影宽度、高度都控制在标准范围内，相邻布置同类型连接器时，不会出现扳手空间不足、无法拧动固定螺丝的问题。

　　实际选型使用时，这类21针连接器通常用来传输多路开关量信号、低速通讯信号，单针载流能力满足常规控制回路的电流要求，不适合大电流功率回路的传输；设计机箱开孔时需要注意，D型开孔的尺寸要与连接器金属外壳的外形匹配，开孔边缘与连接器外壳之间保留0.2毫米左右的装配间隙，方便装配时顺利装入，同时间隙不能过大，避免屏蔽效果下降；PCB封装绘制时，要严格对应弯针的脚位排布，注意第一脚的标识位置，避免脚位顺序画反导致接线错误，焊接时要控制波峰焊的温度与时间，避免高温持续时间过长导致绝缘基座软化变形，日常维护插拔时要先松开两侧的固定螺丝，不能直接拽拉线束强行拔插，避免针脚弯曲或者焊盘脱落。
