250mm重型工业手推车定向脚轮结构

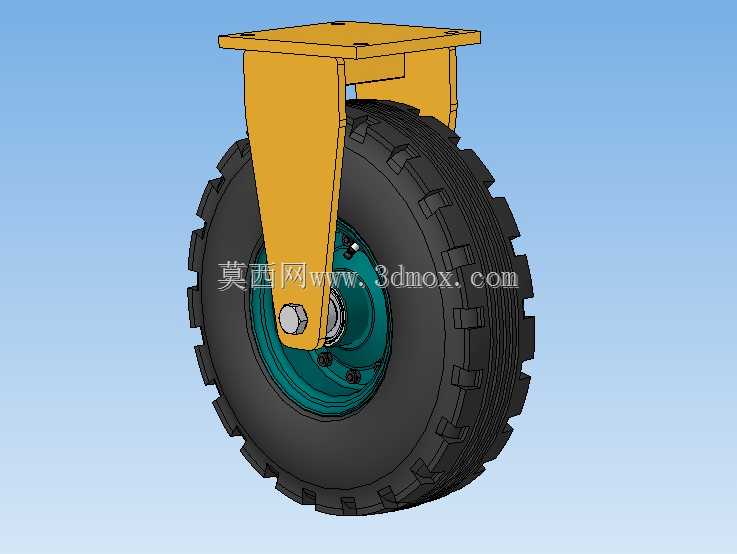

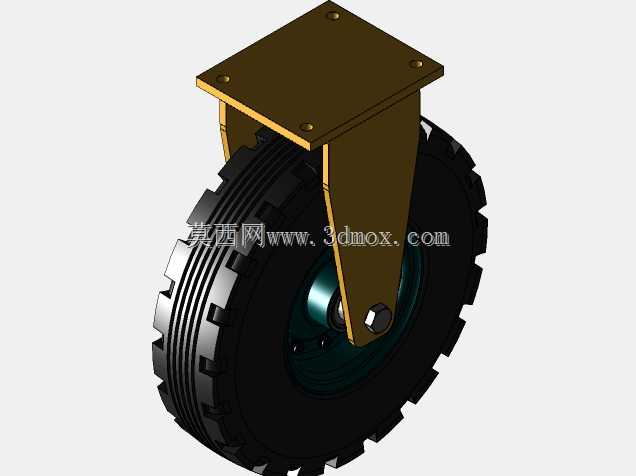

　　这款定向行走轮主要适配厂区内重载物料转运手推车、工位周转台车、仓储笼拖运设备，也可配套在固定式工装架、重型设备移动基座上作为承载行走部件，常见于机械加工车间的工件转运、仓储物流的整托货物短距离驳运、生产线旁的重型料架移位场景，单轮额定承载适配250Kg级的重载工况，能应对厂区常见的环氧地坪、水泥硬化路面、轻度凹凸的车间拼接地面，不会因为地面的细小焊渣、铁屑残留出现过早的胎面磨损。从结构设计来看，整体采用顶置平板安装的定向支架结构，支架为厚钢板冲压焊接成型，两侧支撑板对称布置，轮轴安装孔同轴度公差控制在0.1mm以内，避免轮体转动时出现偏摆卡滞；顶部安装板为方形带四个安装沉孔的结构，安装时可通过螺栓直接与设备底部的安装面锁紧，

　　不需要额外加工转接支架，安装板与两侧支腿之间采用三角加强筋焊接，重载时不会出现支腿外张变形的问题。轮体部分采用深纹路块状胎面设计，胎面的凸起块状花纹深度达到8mm，花纹块之间的排屑槽宽度充足，行走时带起的地面碎屑、灰尘不会卡在花纹槽内，在轻度油污的地面也能提供足够的抓地力，不会出现推行打滑的情况；轮芯为金属轮毂结构，内部集成了双列滚珠轴承，轴承与轮轴之间采用过渡配合，轮轴端部用开槽螺母配合开口销锁止，防止长时间受震动后螺母松脱，轮毂外侧加装了防尘端盖，能阻挡车间内的粉尘、切削液溅入轴承内部，延长轴承的维护周期。设计过程中优先考虑了重载工况下的结构强度，支架钢板厚度选型时预留了1.5倍的安全系数，即使遇到小高度的台阶冲击，

　　支架也不会出现塑性变形；轮体的回转中心与顶部安装板的中心重合，定向行走时不会出现偏航力矩，推行时方向稳定，不需要额外施加修正方向的力。安装边界方面，轮体直径为250mm，顶部安装板的四个安装孔呈矩形分布，安装时需要保证设备底部的安装面平面度公差不超过0.2mm，避免支架安装后出现内应力，导致轮体转动阻力增大；轮体安装后距离安装板下表面的间隙控制在2mm以内，不会出现轮体上表面摩擦支架顶板的问题，两侧支腿与轮体侧面的间隙均匀，单侧间隙不小于1.5mm，防止轮体受侧向力变形后摩擦支架。实际使用中，这类定向轮通常和同规格的万向轮搭配使用，一般在手推车的固定行进端安装两个定向轮，操控端安装两个带刹车的万向轮，

　　既能保证长距离推行时的方向稳定性，又能在工位停靠时通过刹车锁定轮体，防止设备自行滑移；胎面采用的高弹性耐磨橡胶材质，推行时的震动传导率低，转运精密加工工件时不会因为路面颠簸造成工件表面磕碰损伤，同时橡胶材质不会对环氧地坪造成硬划伤，适合在对地面防护有要求的洁净车间、成品仓储区域使用。轮轴的润滑脂注油通道设计在轮轴端部，日常维护时不需要拆卸轮体，直接通过注油嘴补充润滑脂即可，维护操作简单，适合厂区设备运维人员快速完成保养作业；支架表面采用喷塑处理，能应对车间内常见的轻度酸碱腐蚀、防锈能力强，在潮湿的焊接车间、表面处理车间也能长时间使用不会出现漆面脱落、支架锈蚀的问题。
