三菱HG-AK0236交流伺服电机结构

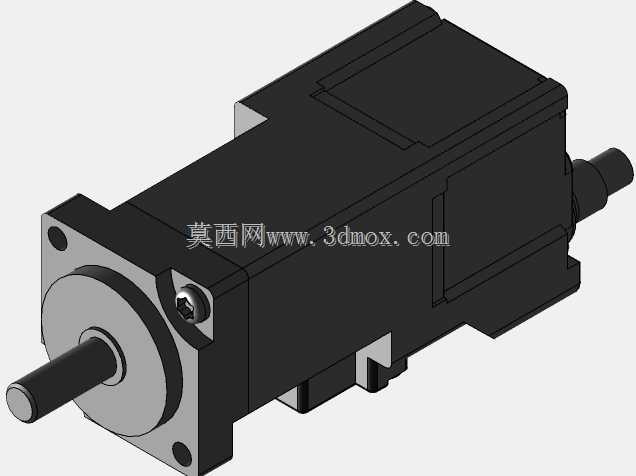

　　在自动化产线的点位定位、精密传动场景里，这类小功率交流伺服电机是核心执行部件，常见于电子组装设备的进给轴、小型机械手的关节驱动、包装设备的送料机构，以及半导体检测设备的位移平台驱动环节，区别于普通异步电机，它能实现位置、转速、转矩的三环闭环控制，响应速度快，定位精度可达微米级，适配需要频繁启停、正反转切换的高精度传动工况。从结构设计来看，这款电机采用方形端盖搭配矩形机座的布局，输出轴端为标准圆柱轴伸，带键槽设计（图中可见轴端的平键安装位），可通过联轴器直接连接负载丝杠或者同步带轮，机座前端的安装法兰为方形止口定位结构，四个安装孔分布在法兰四角，安装时靠止口与设备安装板的定位孔配合保证同轴度，

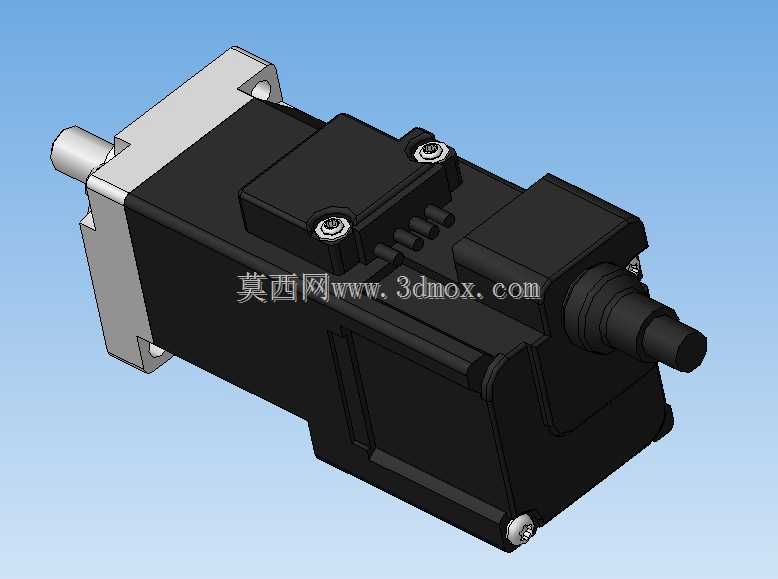

　　避免运行时出现轴系偏载引发的振动或者轴承磨损。机座本体采用黑色高强度工程塑料包覆？不对，实际这类伺服电机机座多为铝合金压铸成型后做黑色喷塑处理，既保证结构强度，又能提升散热效率，机身侧面预留的两个航空插头接口，分别是动力电源接口与编码器反馈接口，动力接口负责给电机定子绕组输送三相交流电，编码器接口则将转子的实时位置、转速信号反馈给伺服驱动器，形成闭环控制，编码器端的后盖部分做了凸起的防护结构，避免安装或者搬运过程中磕碰损坏编码器码盘。设计时首先要匹配额定功率与额定转速参数，HG-AK0236属于小惯量伺服电机，转子惯量低，加减速响应快，适合负载惯量较小、需要快速启停的场合，机身的散热筋结构沿着轴向布置，

　　能在电机连续运行时通过空气对流带走绕组产生的热量，避免绕组过热触发过载保护。安装边界方面，这类40机座规格的伺服电机，法兰安装孔的孔距通常为40mm，止口直径为30mm，轴伸直径为8mm，机身总长度（不含轴伸）大概在100mm左右，选型时需要核对设备安装空间的轴向与径向尺寸，预留出接线插头的插拔空间，同时要保证电机轴与负载轴的同轴度误差控制在0.02mm以内，若采用同步带传动，还要调整带轮的平行度，避免皮带偏磨。在实际应用中，这类伺服电机需要搭配匹配的伺服驱动器使用，通过参数设置调整电子齿轮比、刚性等级、转矩限制等参数，适配不同负载的传动特性，比如在贴片机的吸嘴升降轴上，需要调高伺服刚性以保证快速定位时无过冲，在传送带的牵引驱动上，

　　则可以适当降低刚性，减小启动时的冲击。电机尾部的编码器多采用17位或者23位绝对值编码器，断电后也能记忆当前位置，不需要每次开机做回零操作，提升设备的启动效率。结构建模时，要重点还原安装法兰的止口公差、轴伸的键槽尺寸、接线插头的安装位置，这些尺寸是设备结构设计时做干涉检查的关键，比如在做设备布局时，要确认电机安装后，插头部分不会和旁边的钣金护板、线槽产生干涉，轴伸部分的长度要匹配联轴器的安装深度，避免轴顶到负载端的轴承。另外，电机机身的安装孔为通孔设计，安装时从法兰侧穿入螺栓固定在设备安装板上，建模时要还原孔的沉头结构，保证螺栓头不会突出法兰端面影响安装贴合度。这类伺服电机的防护等级通常为IP65，除了编码器接头部分需要做好防水处理外，机身本体可以适应车间内的少量粉尘、切削液飞溅场景，适合在一般工业环境下长期运行，定子绕组采用F级绝缘，可承受最高155℃的工作温度，保证电机在额定负载下连续运行的可靠性。
