带锁紧螺钉圆螺母M30至M39规格系列

　　在重载传动、轴系装配的工程场景里，这类带锁紧螺钉的圆螺母是解决螺纹副松脱问题的核心连接件，常被用在减速机输出轴端轴承定位、机床主轴轴向锁紧、重型输送设备辊筒固定、工程机械铰接部位轴向限位这类对防松可靠性要求极高的位置。和普通六角螺母不同，它不需要额外搭配止动垫圈、开口销这类辅助防松零件，靠自身径向布置的锁紧螺钉顶紧螺纹牙面，就能在设备持续振动、交变载荷冲击的工况下保持锁紧状态，不会因为轴系反复正反转、载荷波动出现螺母退牙移位的问题。

　　从设计逻辑上看，这类螺母的本体采用环形结构，内孔加工公制细牙螺纹，细牙螺纹的螺距更小，螺纹升角更低，本身就比粗牙螺纹具备更好的自锁性能，再搭配径向的紧定螺钉锁紧，形成双重防松的结构。螺母的外圆上均匀分布了4个扳手卡槽，方便用钩形扳手施加较大的拧紧力矩，保证螺母和轴肩、轴承内圈端面的贴合预紧力足够。径向的锁紧螺钉孔位置特意避开了外圆的扳手卡槽，不会因为加工螺钉孔削弱扳手受力部位的结构强度，螺钉孔的深度刚好贯穿螺母壁厚，拧紧锁紧螺钉时，螺钉端部可以直接顶在配套轴的外螺纹牙底或者轴上预留的防松槽内，彻底锁死螺母和轴的相对转动自由度。

　　尺寸边界上，这个系列覆盖M30到M39的细牙螺纹规格，螺距统一为1.5mm，适配对应直径的公制细牙轴类零件。螺母的外径根据螺纹规格递增，M30规格的螺母外径控制在45mm左右，M39规格的螺母外径为60mm，整体厚度保持在10mm到12mm区间，不会占用过多的轴向安装空间，适合轴系布局紧凑、轴向尺寸余量小的装配场景。安装时需要注意，先将螺母拧到轴上的指定位置，保证端面和被压紧的轴承内圈、定位套端面完全贴合，达到要求的预紧力矩之后，再拧紧径向的锁紧螺钉，螺钉的拧紧力矩要控制在合理范围，既要保证顶紧力足够防止螺母转动，又不能因为顶紧力过大损伤轴的螺纹表面，影响后续拆卸维护。

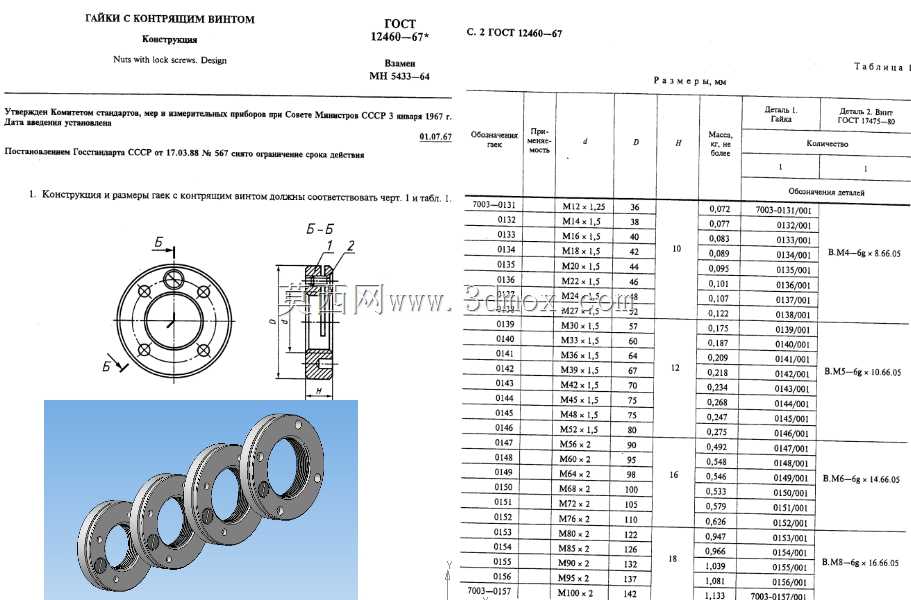

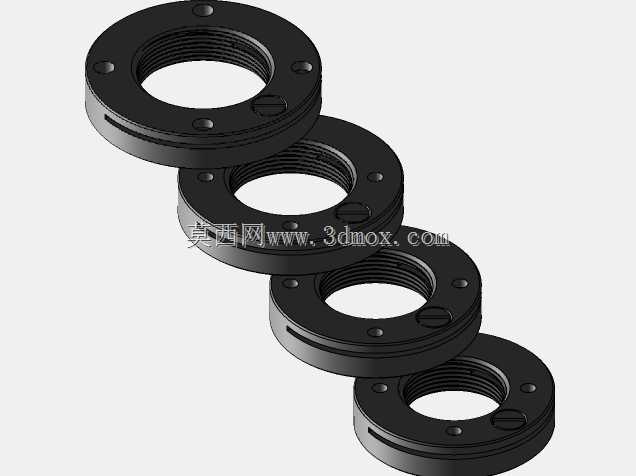

　　和传统的圆螺母加止动垫圈的防松方案相比，这种带锁紧螺钉的结构安装效率更高，不需要在轴上加工止动垫圈的卡槽，减少了轴类零件的加工工序，也避免了止动垫圈耳片弯折断裂导致的防松失效问题。在长期运行的设备上，这种结构的维护也更方便，检修时只需要松开锁紧螺钉就能调整螺母的预紧位置，不需要更换变形的止动垫圈，能降低设备维护的配件成本。在三维建模过程中，这个系列的模型严格按照GOST标准的尺寸公差绘制，螺纹特征、锁紧螺钉孔、外圆扳手槽的位置和尺寸都和实际加工要求一致，导入装配体时可以直接和对应直径的轴、轴承零件完成配合，不需要额外调整尺寸，能直接用于装配干涉检查、装配工艺模拟，也能导出工程图用于生产加工。建模时特意还原了螺母端面的倒角、锁紧螺钉的沉孔结构，保证模型和实物的结构完全一致，在做设备虚拟装配时，可以直观模拟螺母的拧紧空间、锁紧螺钉的操作空间，提前排查装配时扳手操作空间不足、螺钉和周边零件干涉的问题，减少实际生产装配时的设计变更。
