集成电动制动功能的直流伺服驱动装置

　　在自动化产线的垂直轴传动、高精度点位定位、需要快速停机锁止的工况场景里，普通伺服电机往往需要额外搭配外置制动单元，不仅占用安装空间，还会增加传动链的装配累计误差，这款集成电动制动器的直流伺服电机，正是针对这类痛点完成的结构整合设计。从实际应用场景来看，这类带制动的伺服单元广泛适配数控设备的进给轴、工业机器人的关节驱动、自动化仓储的升降机构、印刷包装设备的牵引辊组，尤其是在设备断电状态下需要保持负载位置、避免垂直轴下坠造成设备损坏或工件报废的场合，集成式的制动结构相比外置刹车有着更短的响应路径，制动动作的同步性更优。

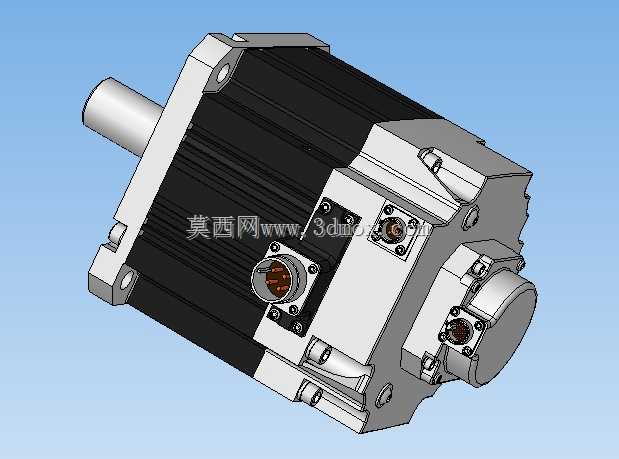

　　从功能特性上拆解，这款电机将制动模块整合在电机非输出轴端的壳体内，没有额外增加电机的径向安装尺寸，仅在轴向长度上比同功率无制动电机增加了制动单元的容纳空间，输出轴采用标准的圆柱轴伸搭配键槽结构，适配市面上绝大多数通用的联轴器、同步带轮安装规格，不需要额外定制转接件。电机本体的壳体采用散热筋结构设计，外壳为压铸铝合金材质，既保证了结构强度，又能控制整机重量，表面的散热筋沿轴向排布，在设备运行时配合设备内部的散热气流，可以快速带走绕组和制动模块工作产生的热量，避免长期高温运行导致的磁钢退磁、制动摩擦片提前磨损问题。接线端采用侧置的航空插头结构，两个独立的接插件分别对应动力绕组、编码器信号与制动供电回路，接线时可以快速区分线路，避免错接导致的制动模块烧毁或者编码器信号干扰，接插件本身带密封锁紧结构，在有少量切削液、粉尘的工业车间环境里，也能保证接线端的接触可靠性，避免线路虚接造成的运行故障。

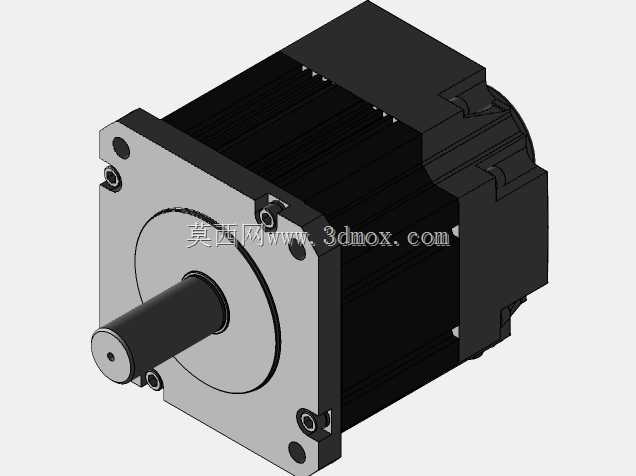

　　设计思路上，这款电机在建模阶段就优先考虑了安装兼容性，安装法兰的止口尺寸、安装孔的孔位分布、轴伸的直径与伸出长度都遵循通用伺服电机的安装尺寸标准，用户在对旧设备进行升级替换时，不需要修改设备上的安装板结构，也不需要重新调整传动部件的同轴度，直接替换原有同规格电机即可完成升级。制动模块采用失电制动的设计逻辑，也就是在制动回路断电时，内部的弹簧会推动摩擦片压合在制动盘上，直接锁死电机转子，只有当制动回路通入额定电压的直流电时，电磁力吸合摩擦片脱离制动盘，电机转子才能自由转动，这种设计可以保证设备突然断电时，制动模块立刻动作锁死轴系，避免负载滑移造成的安全事故。

　　从安装边界来看，建模时已经预留了足够的安装操作空间，电机法兰上的安装孔为通孔结构，从电机后侧穿入安装螺栓时，不会和后端的制动模块、编码器外壳产生干涉，接线侧的插头预留了足够的线缆弯折空间，即使使用带屏蔽层的粗径动力电缆，插头锁紧操作也不会被电机壳体或者周边安装结构阻挡。电机的输出轴轴肩位置做了退刀槽设计，安装传动件时可以保证传动件端面和轴肩完全贴合，避免传动件安装不到位导致的跳动问题，轴端的中心孔既可以用于加工时的定位基准，也可以在安装高精度编码器或者额外的外置制动轮时作为定位基准，保证轴系的同轴度要求。

　　在结构细节上，电机前后端盖和壳体的配合面都做了止口定位，装配时可以保证前后轴承的同轴度，降低电机高速运行时的转子跳动，减少轴承的额外负载，延长轴承使用寿命。制动模块的摩擦片采用耐磨的复合材料，长期反复制动也不会出现过度磨损，摩擦片和制动盘之间的间隙在出厂装配时已经调整到最优范围，既不会因为间隙过小导致正常运行时摩擦片拖滞产生额外热量和能耗，也不会因为间隙过大导致制动响应滞后、锁止位置偏差过大。编码器部分集成在制动模块的后侧，和制动单元做了物理隔层，避免制动动作产生的微小粉尘进入编码器码盘区域，保证位置反馈信号的稳定性，即使在频繁启停、频繁制动的工况下，也能持续提供精准的转子位置反馈，满足高精度位置控制的需求。
