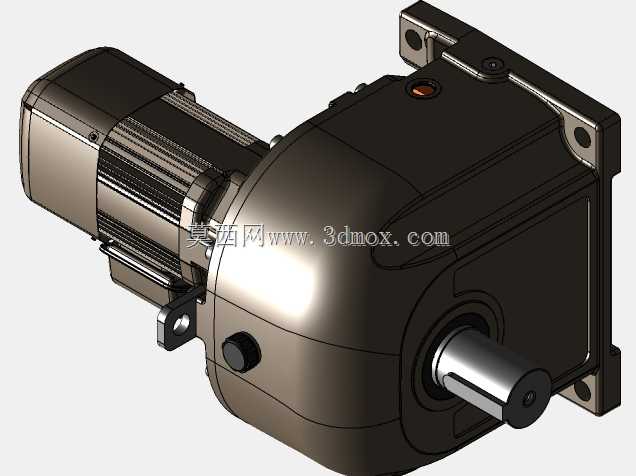

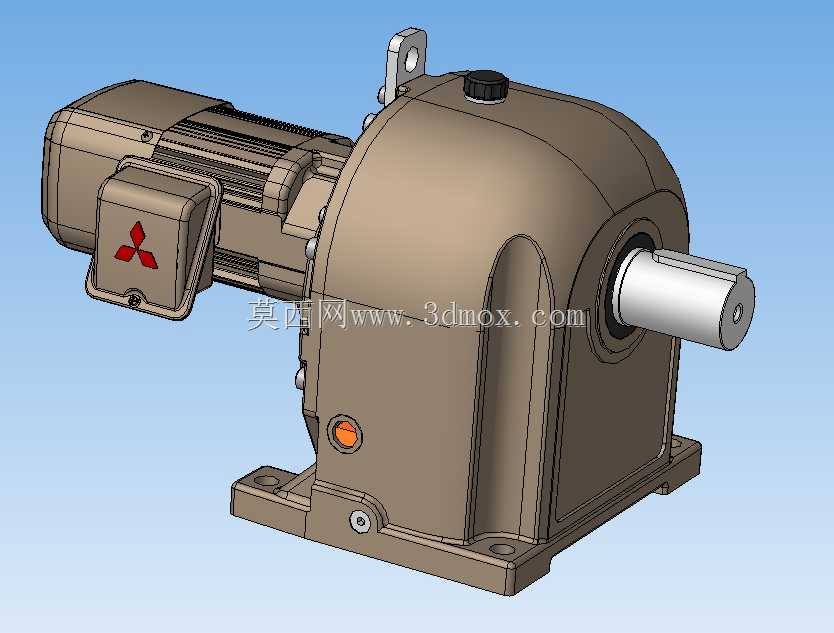

带制动功能斜齿轮减速电机结构

　　这款集成制动功能的斜齿轮传动电机，在常规工业传动场景里适配性极强，不管是自动化生产线的输送段驱动、包装设备的主传动单元，还是轻工机械里需要精准停位的执行端，都能看到这类结构的应用。和普通直连电机不同，它把减速机构、制动模块和电机本体做了一体化集成，不用额外单独配装制动器或者独立减速箱，能大幅减少设备端的安装占用空间。

　　从实际功能来看，斜齿轮的啮合重合度比直齿轮高很多，传动过程中齿面受力更均匀，运行时的噪音和振动控制表现更好，能承受的瞬时冲击载荷也更大，适合需要连续运转、启停频次不算极低的工况。集成的制动器属于断电制动类型，当设备供电切断时，制动模块会立刻锁止输出轴，避免负载因为自重或者惯性出现滑移，比如在提升类辅助机构、倾斜布置的输送线上，这个制动功能可以直接规避负载溜动的风险，不用额外加装机械止退结构。

　　设计层面上，整个壳体采用一体化铸造成型的结构，安装脚和箱体本体是一体结构，没有拼接焊缝，刚性表现更好，能承受输出端带来的径向和轴向载荷。输出轴采用实心轴伸设计，轴端做了标准的键槽加工，不管是配装联轴器、链轮还是同步带轮，都能直接配合标准件安装，不用二次改轴。电机侧的接线盒做了独立的密封腔体，接线端子和箱体内部的传动腔完全隔开，能避免传动腔里的润滑脂挥发渗入接线区域，也能阻挡外部的粉尘、溅水进入接线部位，适配车间里多尘、偶尔有切削液飞溅的安装环境。箱体上预留的油位观察孔和注油孔位置，刚好在箱体侧面的易操作高度，日常维护的时候不用拆解设备，就能直接观察润滑油位、补充润滑脂，后期运维的便利性很高。顶部的吊环结构是直接和箱体的加强筋位置连接，不是单独固定在薄壳部位，整台设备吊运的时候，吊点受力直接传递到箱体的高强度区域，不会出现吊装时壳体变形的问题。

　　安装边界上，底部的四个安装脚做了长条形安装孔设计，安装时可以在小范围内调整固定位置，降低安装底座的加工精度要求，不用把固定螺栓孔的位置公差控制得极严，现场安装时的适配性更好。输出轴的中心高、轴伸直径、键槽尺寸都遵循通用减速电机的安装尺寸规范，替换同规格的旧设备时，不用改动原有设备的安装底座和连接部件，直接就能完成替换，适配现有产线的升级改造需求。电机尾部的散热筋沿着轴向均匀布置，和电机端盖的通风结构配合，连续运转时能把绕组产生的热量快速散出，避免长时间高负载运行时出现绕组过热的问题。制动模块集成在电机和减速箱的连接段位置，不会额外增加电机轴向的总长度，整个设备的轴向尺寸控制得很紧凑，在安装空间局促的设备内部，也能顺利布置。

　　从传动结构的细节来看，内部的斜齿轮副采用磨齿加工工艺，齿形精度高，传动间隙控制在很小的范围内，反向传动的空程量很小，需要正反转切换的工况下，停位精度更有保障。轴承部位采用了带密封的深沟球轴承和圆锥滚子轴承组合布置，靠近输出端的圆锥滚子轴承可以承受更大的轴向载荷，适配输出端带轴向力的安装场景，比如直接驱动搅拌机构、带轴向推力的输送辊道时，轴承能稳定承受载荷，不会出现过早磨损的问题。整个传动腔的密封采用双唇口油封结构，能避免长期运行时润滑油渗漏，也能阻挡外部的粉尘进入传动腔内部，延长齿轮和轴承的使用寿命。
