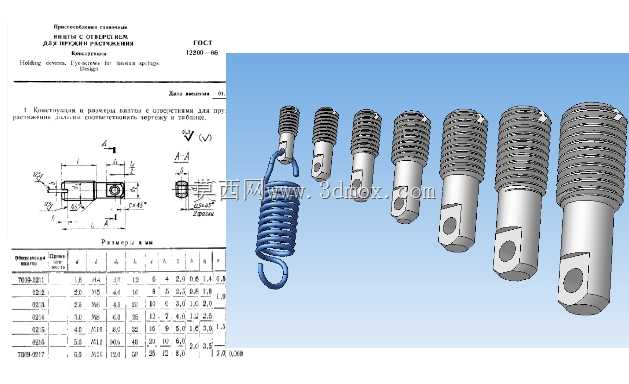

机床用带弹簧孔M4规格锁紧螺钉组件

　　在普通车床、铣床、磨床以及各类专用机床的操作机构、调节机构中，这类带弹簧孔的螺钉是非常常见的小型紧固件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，实际在机床的操作手柄、档位调节、行程限位结构里，它承担着带预紧的连接定位作用，和普通螺钉的核心差异就是杆部预留的弹簧安装孔，用来配套装入圆柱螺旋压缩弹簧或者拉伸弹簧，给连接副提供持续的预紧力，避免机床运行过程中因为持续振动出现螺纹松脱、档位窜动的问题。

　　从实际使用场景来看，这类螺钉主要用在机床的操作面板拨叉连接、刀架定位销联动、防护门快锁结构、进给量调节档位组件上，比如普通卧式车床的进给箱手柄连接位置，就会用到这类带弹簧孔的螺钉，弹簧套在螺钉杆部之后，一端卡在螺钉的横孔位置，另一端抵在安装基座的沉台面上，不管手柄怎么扳动、机床主轴带来的振动多大，螺钉和被连接件之间始终有弹簧提供的轴向预紧力，不会因为反复冲击出现螺纹回松，也不需要额外加装防松垫圈或者打螺纹胶，后期维护拆解的时候也更方便，不会出现螺纹胶残留导致的螺纹孔损伤问题。

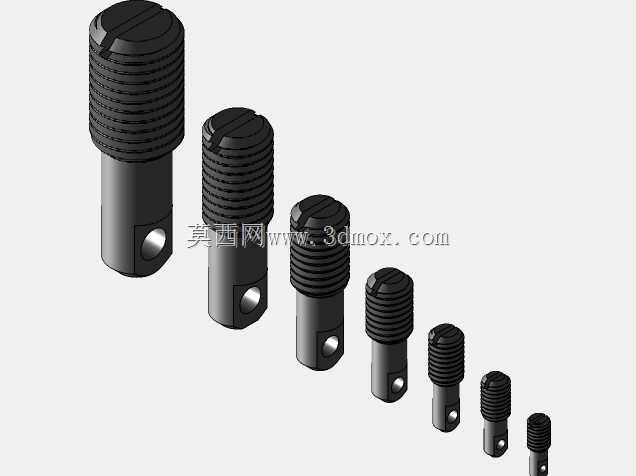

　　设计这类螺钉的时候，首先要匹配对应的安装边界，M4规格的螺纹段长度覆盖16mm的总长度区间，螺纹部分要符合普通公制螺纹的公差要求，和基座上的M4螺纹孔配合的时候，拧入深度要控制在5到8mm之间，预留足够的杆部光轴段来安装弹簧，杆部的弹簧孔是径向贯通的横孔，孔径要匹配配套弹簧的端圈直径，保证弹簧端部可以顺利穿入孔内完成固定，不会出现弹簧端圈滑脱的问题。螺钉头部的结构要适配安装空间，如果是用在手柄内部的连接，头部会做一字槽或者内六角结构，方便用螺丝刀或者内六角扳手拧紧，如果是外露的调节位置，头部会做滚花处理，方便徒手拧动调节。

　　从外形尺寸的安装边界来看，这类螺钉的总长度要严格控制，因为弹簧安装之后有预压缩量，螺钉拧入基座之后，伸出的光轴段长度要刚好匹配弹簧的自由长度和预压后的长度，不能出现螺钉过长导致弹簧压并失去弹性，也不能因为螺钉过短导致弹簧预紧力不足，起不到防松的作用。杆部的横孔位置要距离螺钉末端有足够的距离，避免横孔破坏螺纹段的强度，导致螺钉拧紧的时候从横孔位置断裂，毕竟机床运行的时候有持续的交变载荷，螺纹根部和横孔位置都是应力集中的区域，设计的时候要在横孔两端做微小的倒角，减少应力集中系数，提升零件的疲劳强度。

　　实际选型的时候，要注意配套弹簧的刚度匹配，不同的使用位置需要的预紧力不一样，比如档位调节位置需要的预紧力稍大，避免机床振动导致档位自动跳档，而防护门快锁位置需要的预紧力稍小，方便操作人员徒手操作解锁。螺钉的材质一般选用45号钢做调质处理，表面做发黑或者镀锌防锈处理，适应机床车间多切削液、多油污的使用环境，不会轻易出现锈蚀卡死的问题。很多设计人员在建模的时候容易忽略弹簧和螺钉的配合间隙，弹簧的内径要比螺钉光轴段的外径大0.2到0.3mm，保证弹簧在杆部可以顺畅伸缩，不会出现卡滞的问题，横孔的轴线要和螺钉头部的槽口方向保持固定角度，方便装配的时候弹簧端部的固定，减少现场装配的调整工作量。

　　在机床的日常维护中，这类螺钉属于易损小零件，因为长期受交变载荷和弹簧的拉力，横孔位置容易出现疲劳裂纹，弹簧也会因为长期压缩出现弹力衰减，所以备件储备的时候要成套储备螺钉和配套弹簧，更换的时候要同时更换，不要只换螺钉不换弹簧，避免因为弹簧弹力不足导致防松失效。建模的时候要把螺钉的螺纹收尾、横孔倒角、头部槽口的细节都做准确，不要做简化处理，因为后续做装配干涉检查的时候，这些细节位置很容易和周边的手柄、拨叉零件出现干涉，比如螺钉头部的槽口如果突出手柄表面太多，会刮碰到操作人员的手部，横孔如果位置不对，弹簧安装之后会和周边的基座壁面摩擦，长期使用会磨断弹簧端圈。
