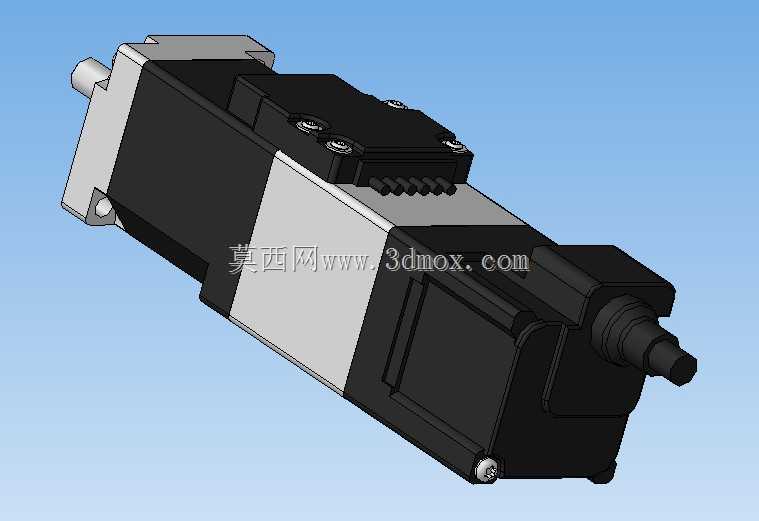

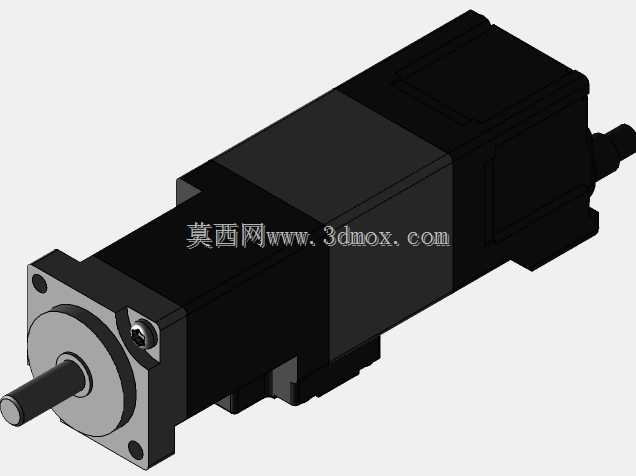

集成制动功能的交流伺服驱动电机结构

　　这款集成制动单元的交流伺服电机，在自动化产线的垂直轴传动、快速启停定位工位、断电需保持位置的设备场景中应用广泛，比如电子制造的贴装头Z轴驱动、包装机械的送料辊精准停位、数控机床的进给轴防下坠保护，都需要这类带制动功能的伺服单元来兼顾动态响应精度与位置保持安全性。从实际使用的角度看，普通伺服电机在断电后，受负载重力或者外力作用容易出现轴系滑移，轻则造成工位定位偏移，重则引发设备碰撞、工件报废的生产事故，而集成在电机尾端的制动单元，能够在驱动断电的瞬间完成轴系锁止，不需要额外加装外置的制动抱闸机构，大幅减少了传动链的安装空间占用。

　　从结构设计思路来看，这款电机采用了集成化的布局思路，将制动模块与电机本体、编码器单元做同轴串联布置，没有额外增加径向的安装尺寸，整体外形保持了方型壳体的规整结构，安装法兰采用标准的伺服电机安装接口，输出轴的轴径、键槽尺寸都匹配通用伺服的安装规范，设备选型替换时不需要重新设计安装支座，也不用调整传动轮系的中心高。电机壳体的散热筋做了一体化铣削成型处理，表面平整没有突兀的凸起，既能够保证连续运行时的散热效率，也避免了积尘在设备长期运行中堆积在结构缝隙里，适配车间多尘的工业使用环境。

　　在安装边界的设计上，这款电机的出线方向采用侧置式的接线端布局，接线端子的防护等级满足工业现场的布线要求，尾部的编码器接口与制动供电接口做了分区布置，现场接线时不会出现动力线与信号线互相干扰的问题。电机的总长控制在紧凑的范围内，对比同功率带外置制动器的伺服方案，轴向长度缩短了近五分之一，在一些安装空间局促的设备内部，比如小型机械手的关节内部、紧凑型输送线的驱动端，都能够顺利完成安装，不会和周边的结构件产生干涉。制动单元的动作响应时间做了匹配优化，和电机的驱动时序做了协同设计，电机启动时制动单元同步释放，不会出现抱闸未完全打开就带载启动的磨闸问题，电机断电时制动单元在毫秒级时间内完成锁止，避免垂直轴负载出现下滑位移。

　　从功能特性上看，这款交流伺服电机保留了普通伺服电机的高响应、低转速波动的特性，转子惯量匹配了常见的自动化传动负载，不需要额外选配惯量匹配模块就能够驱动同步带轮、滚珠丝杠、齿轮传动等常见的传动结构。内置的制动单元采用失电制动的设计逻辑，也就是设备供电正常时制动单元保持释放状态，一旦出现供电中断、驱动报警的情况，制动单元自动靠弹簧力完成锁止，不需要额外的控制逻辑来触发制动，安全冗余度更高。电机的输出轴端做了密封处理，能够防止车间的切削液、润滑油渗入电机内部，适配机加工、食品包装等有少量液体飞溅的使用场景。壳体的安装定位止口做了高精度的加工，安装时的同轴度误差控制在极小的范围内，高速运行时不会出现轴系跳动过大的问题，能够保证长期运行的传动精度，减少因为安装偏差带来的轴承磨损、编码器读数偏差等故障。
