三菱HG系列小功率交流伺服电机结构

　　这款伺服电机的三维结构还原，是面向自动化设备选型、机构装配校核场景搭建的，日常做非标设备设计时，这类小功率伺服常出现在电子制造贴装工位、小型机械手关节、精密检测平台进给轴这类对位置控制精度、响应速度有要求的环节，区别于普通异步电机，它的核心作用是接收上位运动控制器的脉冲指令，精准输出设定转速、转角与扭矩，完成闭环的位置、速度控制，保障设备运动环节的重复定位精度达标。

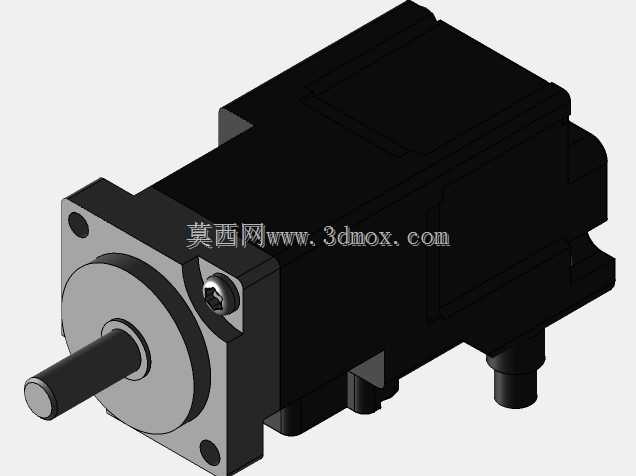

　　从结构设计逻辑来看，整个模型完全还原了实物的装配层级：前端的方形安装法兰带定位止口与安装孔位，是和设备安装面贴合的核心基准，设计时特意保留了止口的公差配合参考尺寸，方便工程师在做安装板设计时直接匹配公差，避免出现装配同轴度偏差导致的轴系跳动问题；伸出的输出轴做了平键槽结构，可适配同步轮、联轴器、行星减速机等不同传动连接件，轴伸长度也严格按照实物尺寸还原，能直接校核和传动件的配合长度，避免出现轴伸过长顶坏连接件、或是过短导致传动打滑的问题。

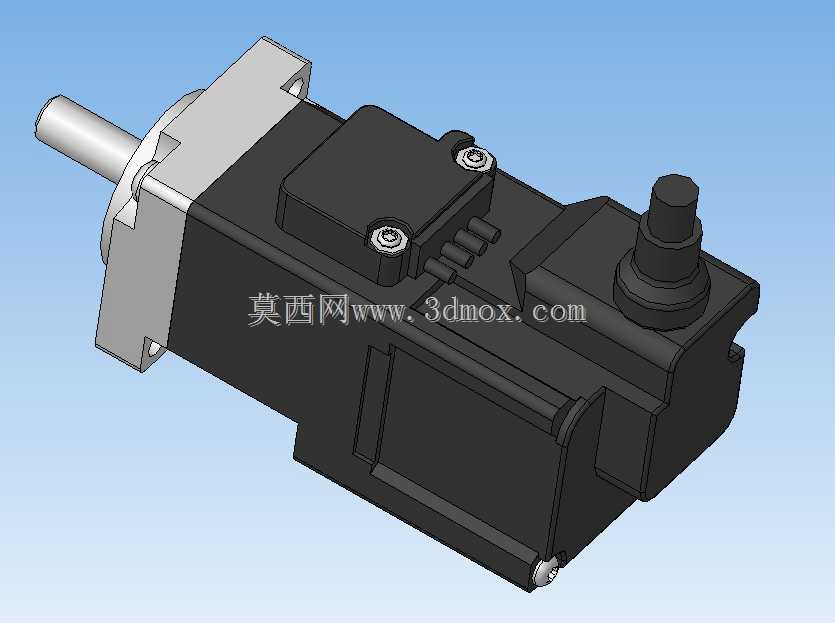

　　机身主体采用方形叠片壳体结构，侧面预留的编码器接线、动力接线的接头位置完全和实物一致，做电气布线设计时可以直接参考接头的伸出方向与空间占位，提前规划走线槽的位置，避免装机时出现线缆和周边结构干涉的情况；机身后端的编码器保护凸起结构也做了完整还原，这个部分是伺服电机位置反馈的核心部件，实际做设备布局时，这个位置需要预留足够的拆装空间，方便后期维护时不用拆解电机主体就能完成编码器的调试与检修。

　　从安装边界尺寸来看，这款电机属于小惯量系列，机身径向尺寸紧凑，轴向长度控制合理，适合安装在空间受限的精密设备内部，比如桌面型点胶机的Z轴升降结构、小型传送带的驱动端，或是3C产品检测设备的摆台驱动位；安装法兰的孔位间距、止口直径、轴径尺寸都和同功率段的通用伺服安装尺寸具备一定互换性，做设备迭代升级时，可以直接替换原有同安装尺寸的驱动电机，不用大幅改动原有安装板的结构设计，能缩短设备改型的设计周期。

　　建模过程中特意区分了不同部件的材质表现：前端法兰、输出轴采用金属机加工的质感表现，机身壳体做了黑色喷塑的表面处理效果，接线接头的密封结构、固定螺栓的细节都做了还原，不仅能用于装配干涉校核，也可以直接用于设备方案的三维展示，给客户做方案汇报时能直观呈现驱动部件的安装效果，不用额外做外观修饰。实际工程应用中，这类伺服电机搭配对应的伺服驱动器使用，可实现低速大扭矩输出、高速响应不丢步的运动效果，在做负载校核时，可以直接参考模型的安装尺寸计算转动惯量匹配值，提前预判选型的合理性，避免后期装机出现伺服抖动、定位超差的问题。另外模型上预留的散热筋结构也和实物一致，实际长时间运行时，壳体的散热结构能保障电机在额定负载下的温升控制在合理区间，做设备结构设计时，不要在电机壳体的散热面位置加装遮挡结构，避免影响散热效率导致电机过热报警。
