Arduino适配触摸传感模块结构设计

项目分类:传感器 发布时间:2023-07-14 ID:699118
  • Arduino适配触摸传感模块结构设计
  • Arduino适配触摸传感模块结构设计
  • Arduino适配触摸传感模块结构设计
  • Arduino适配触摸传感模块结构设计
  • Arduino适配触摸传感模块结构设计
  • Arduino适配触摸传感模块结构设计

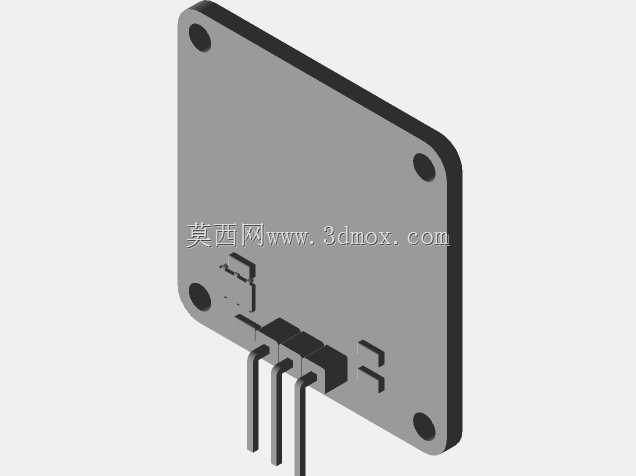

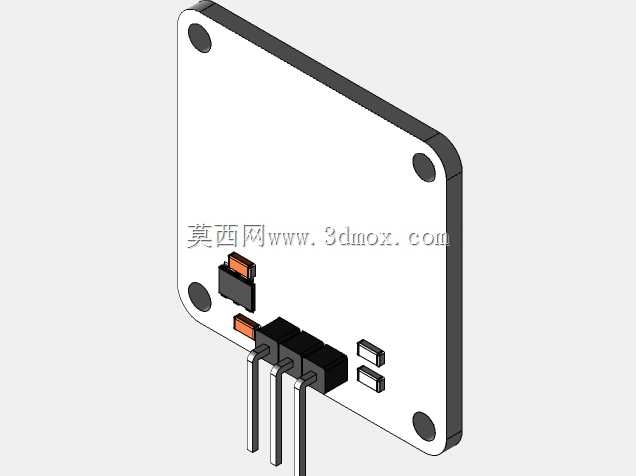

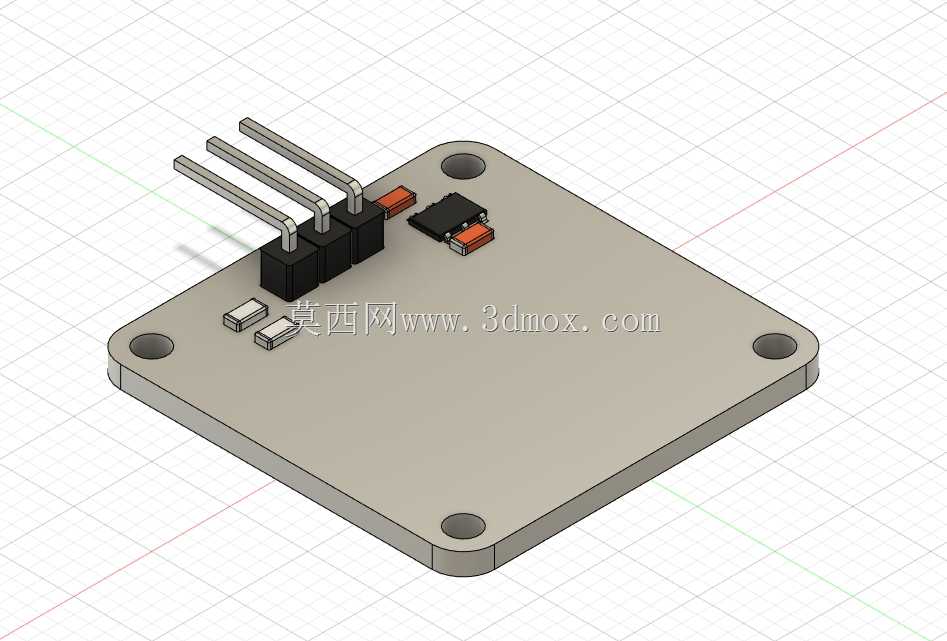

  在嵌入式开发与小型智能设备搭建场景中,这类适配Arduino平台的触摸传感模块是实现非接触式或轻触式人机交互的核心元件,常被用于小型交互装置、DIY智能设备、教学实验平台、简易触控开关的搭建中,替代传统机械按键实现无机械磨损的触发输入。从实际使用需求出发,该模块的设计首先要匹配通用Arduino扩展板的安装孔位规范,四个角的定位孔采用标准M2螺丝安装孔径,孔位间距严格遵循通用原型板的2.54mm网格基准,确保可以直接固定在面包板、亚克力安装支架或者定制的设备外壳内部,不需要额外做孔位适配。模块本体的基板采用矩形平板结构,边缘做了微小的倒角处理,避免安装时刮伤导线或者操作人员的手部,整体厚度控制在1.2mm左右,和常规PCB板的通用厚度保持一致,能够适配市面上绝大多数的模块安装槽位。

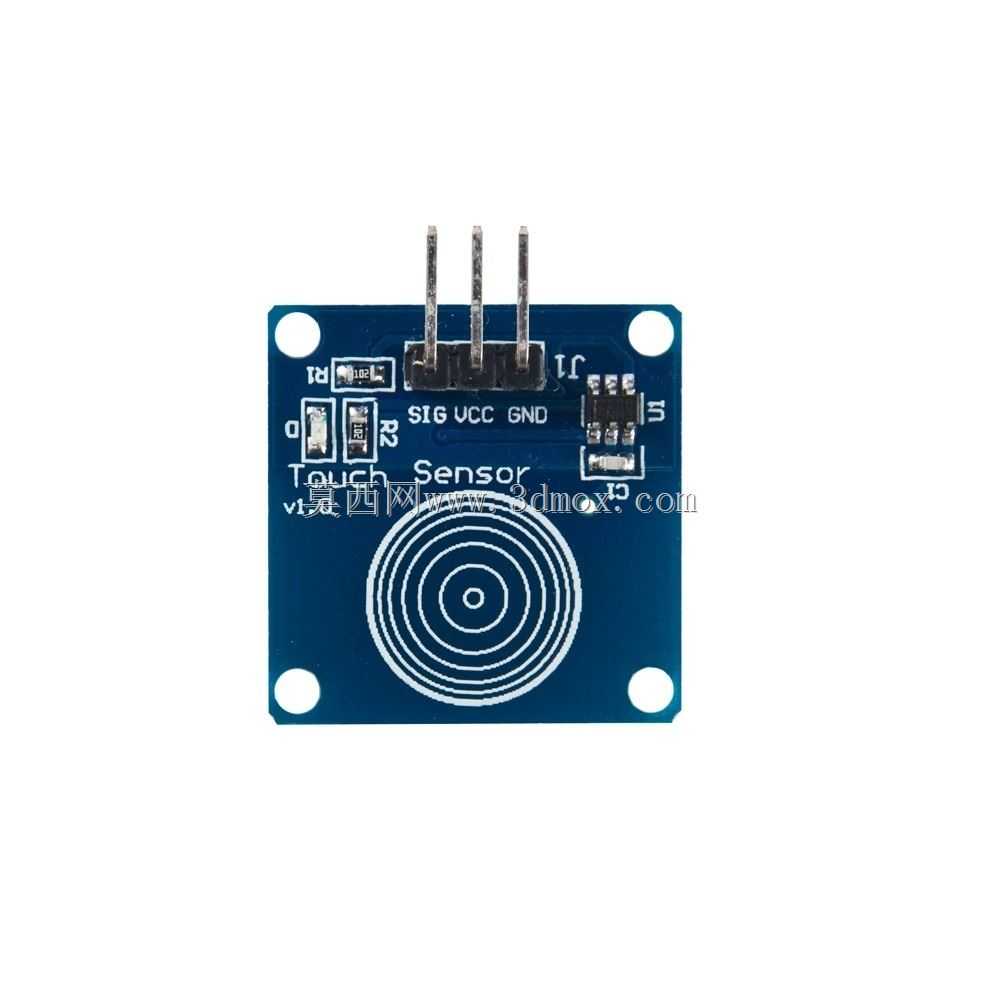

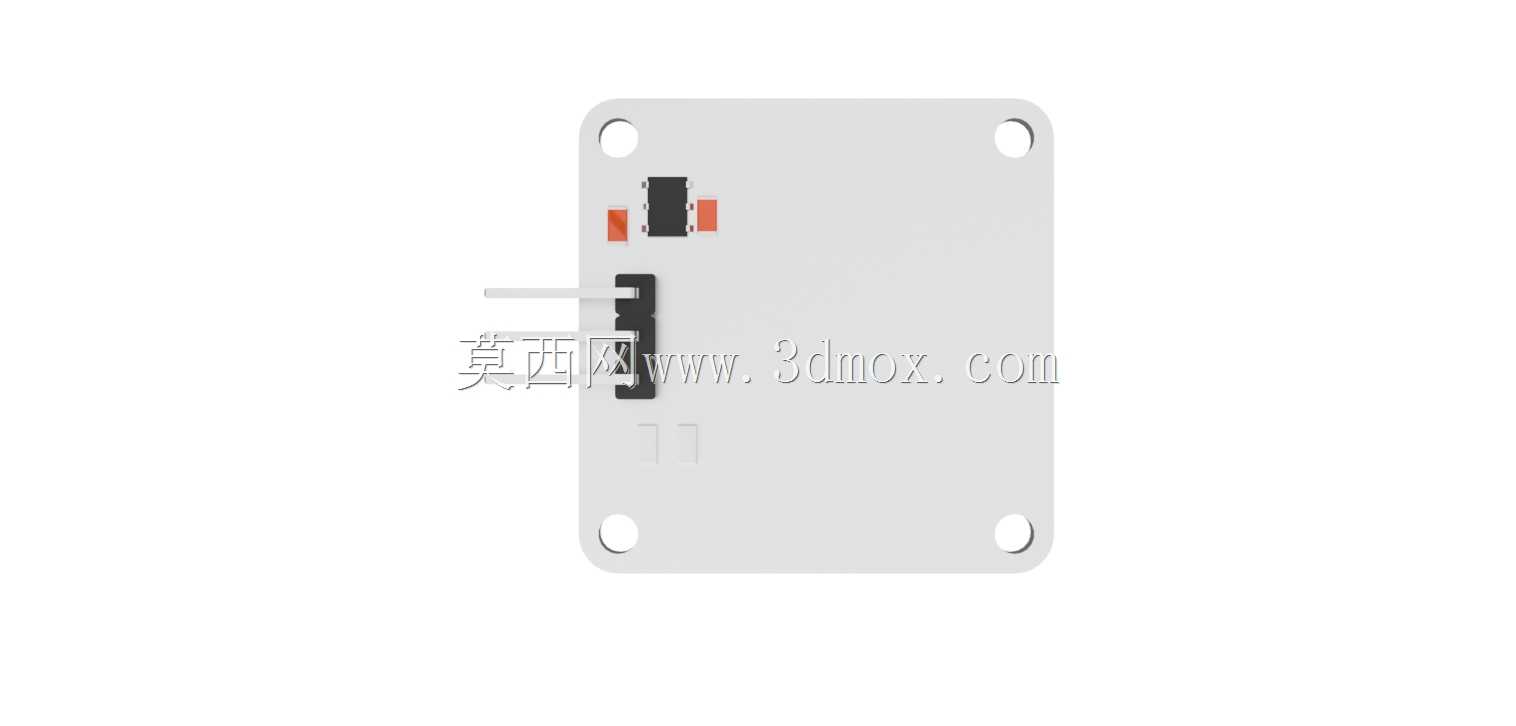

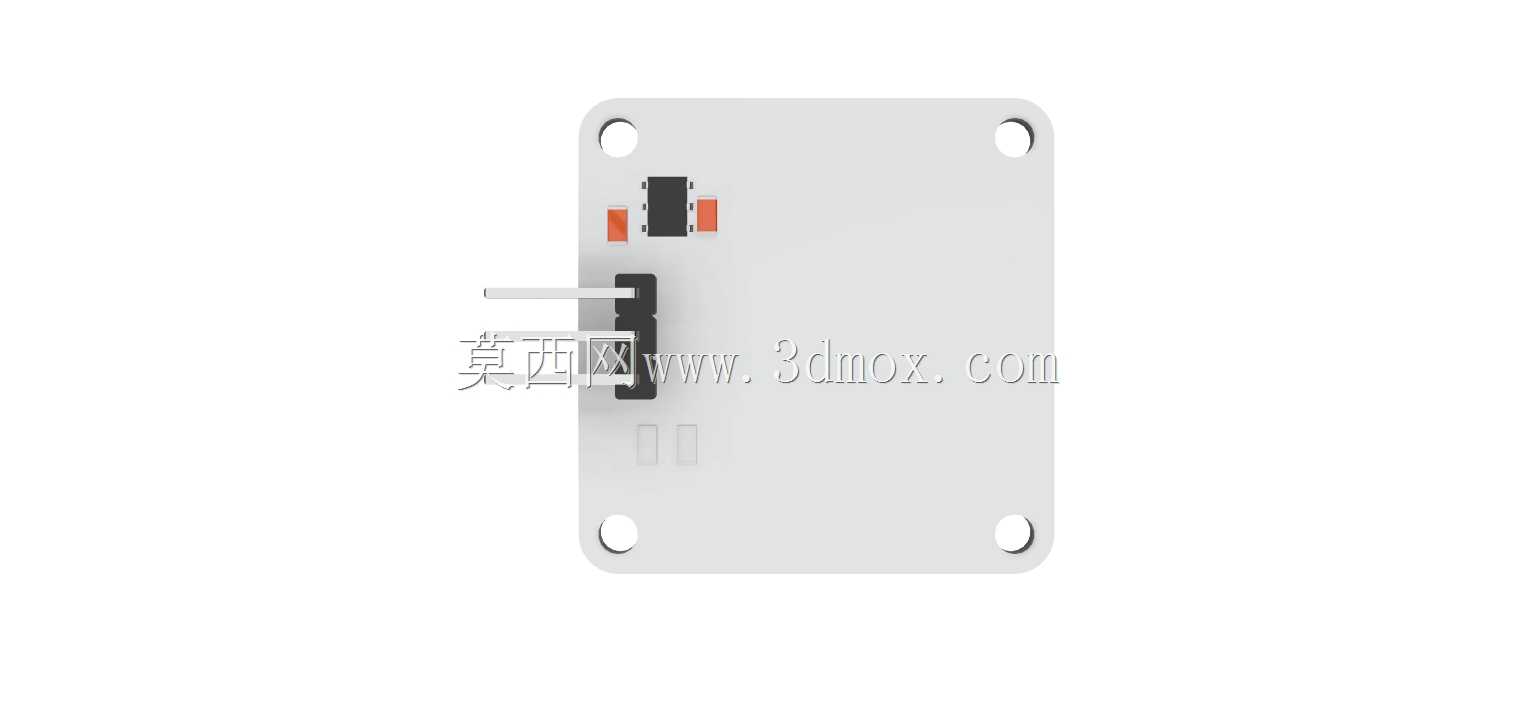

  从功能布局来看,模块上集成了触摸感应触发的核心处理芯片、配套的贴片电容以及信号输出排针,排针采用标准2.54mm间距设计,能够直接插接到面包板或者通过杜邦线连接到Arduino主控板的IO口,不需要额外做转接线材。设计过程中优先考虑了信号路径的最短化,触摸感应的输入引脚直接连接到模块边缘的触摸焊盘,减少信号传输过程中的干扰,配套的电容元件紧贴芯片引脚布置,降低电源纹波对触摸灵敏度的影响。建模过程完全按照实物尺寸1:1还原,没有对元件的外形做过度简化,贴片元件的封装尺寸、引脚伸出长度、焊盘的大小都严格参照实际元件的规格书参数绘制,确保结构设计时可以直接用来做干涉检查,避免在设备组装时出现元件和外壳、其他模块的空间冲突。

  实际应用中,这类触摸模块常被安装在设备外壳的内壁,对应外壳表面的触摸标识位置,不需要在外壳上开孔伸出按键,能够提升设备外壳的整体密封性,适合用在需要一定防尘防水能力的小型交互设备上。建模时特意保留了模块上所有元件的实际高度参数,芯片的最高突出高度、电容的高度、排针的伸出长度都做了精准还原,结构工程师在做外壳设计时,可以直接根据这个模型预留出模块的安装空间,计算外壳内壁到触摸区域的壁厚,确保触摸灵敏度符合使用要求。安装边界方面,模块除了四个角的固定孔位之外,在排针一侧预留了足够的接线空间,不会因为安装位置过于靠近其他元件导致杜邦线插接困难,模块的两侧没有布置过高的元件,在多模块并排安装时可以紧贴布置,节省原型设备内部的安装空间。

  从设计细节来看,模块上的电容元件虽然在实际使用中存在一定的参数离散性,但建模时依然按照标准封装尺寸绘制,没有因为元件的个体差异改变模型的外形尺寸,确保模型的通用性。触摸区域的位置在模块的边缘侧,对应实际使用时手指触摸的方向,建模时特意标注了触摸区域的范围,方便结构设计时对齐外壳上的触摸标识位置。整个模块的外形没有多余的突出结构,所有元件都布置在基板的轮廓范围内,安装时不需要额外预留周边的避让空间,能够有效提升设备内部的空间利用率。对于做嵌入式设备结构开发的工程师来说,这类精准的三维模型可以直接导入到装配体中,完成整体设备的布局校验,不需要自己再花费时间测量模块尺寸绘制模型,能够大幅缩短原型设备的开发周期,避免因为尺寸测量误差导致的安装干涉问题。在教学实验场景中,这个模型也可以用来做3D打印安装支架的设计参考,学生可以直接根据模型尺寸设计定制化的固定支架,将触摸模块和其他Arduino扩展模块整合在一起,搭建完整的交互实验装置。
