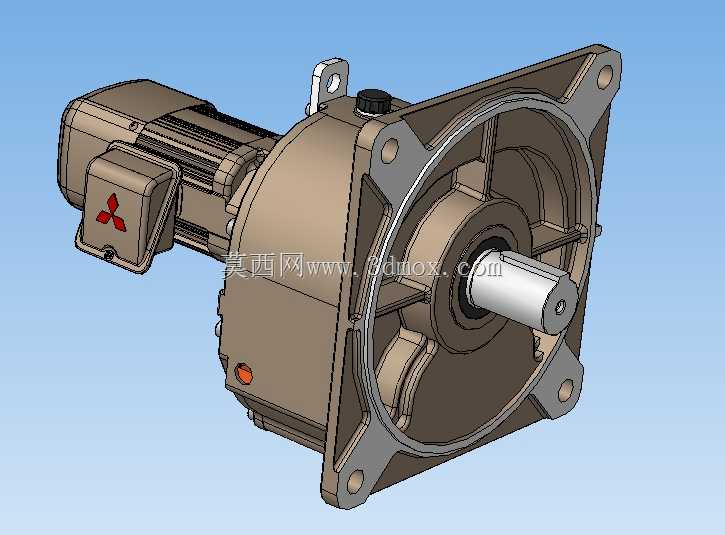

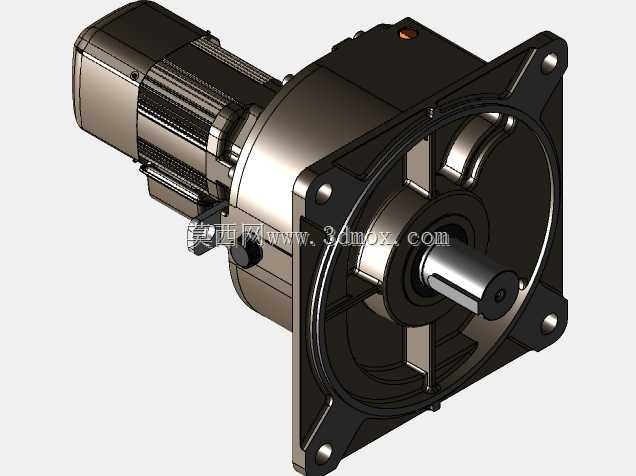

带制动功能螺旋法兰安装式齿轮减速电机

　　在自动化输送线、包装机械辅机、中小型仓储提升设备这类需要频繁启停、精准停位的传动场景里，集成制动器的螺旋法兰齿轮电机是非常常见的动力单元，这类部件不需要额外加装独立制动模块，也不用设计复杂的电机-减速器对接结构，能大幅缩减设备传动端的装配空间，降低现场安装的对中难度。从结构设计逻辑来看，这类电机将制动模块集成在电机尾端，和电机转子同轴布置，断电状态下靠弹簧压力压紧摩擦副实现锁止，通电时电磁力吸合摩擦片解除制动，响应速度快，能避免设备停机后因为负载惯性出现滑移，尤其适合倾斜输送、垂直升降这类有反向负载风险的工况，不会出现停机后溜位的问题。前端的螺旋齿轮传动段采用斜齿螺旋啮合设计，相比直齿传动重合度更高，

　　传动过程中齿面接触应力分布更均匀，运行噪音更低，承载能力也更强，能适配0.4kW功率段下1200减速比的大扭矩输出需求，输出转速低，输出扭矩足以驱动中小型辊道、小型提升绞盘、包装线的分度输送机构。法兰安装面采用方形四孔安装结构，安装止口和输出轴同轴，安装时只需要将法兰止口嵌入设备安装板的定位孔内，拧紧四个安装螺栓即可完成固定，不需要额外做同轴度校准，对安装现场的工装要求很低，后期维护拆卸也很方便。输出轴采用单键平键连接结构，轴端预留有螺纹孔，方便安装传动链轮、联轴器或者连接法兰，能适配不同的传动对接需求。从安装边界来看，电机主体和减速段采用一体化铸铝壳体，壳体表面做了散热筋设计，既保证了壳体的结构强度，

　　也能在连续运行时把电机和齿轮传动产生的热量及时散出，不需要额外加装散热风扇就能满足S1连续工作制的散热需求；接线盒布置在电机侧上方，接线口方向可根据安装现场的走线需求旋转调整，能适配不同方向的线缆走线，避免线缆过度弯折。设计这类集成式齿轮电机的时候，最核心的考量是减少传动链的中间环节，把电机、减速单元、制动单元三个独立模块做同轴集成，省去了模块之间的联轴器、连接法兰等冗余部件，既缩小了整体的安装尺寸，也减少了中间连接环节的故障点，比如传统分体式布置需要考虑电机和减速器的对中误差，长期运行容易出现轴承磨损、油封漏油的问题，一体化结构从根源上避免了这类对中偏差带来的故障。在实际选型应用中，

　　这类带制动的法兰齿轮电机不需要额外预留制动器的安装空间，整个传动端的轴向尺寸比分体式布置缩短近三分之一，对于安装空间紧凑的设备，比如嵌入式的辊道驱动、小型自动化设备的内置动力单元，这类紧凑结构的优势非常明显。齿轮传动段的润滑采用终身润滑脂密封设计，出厂时已经填充了适配工况的润滑脂，使用过程中不需要定期更换润滑油，也不会出现漏油问题，能减少后期维护的工作量，适合食品包装、电子组装这类对洁净度有要求的生产场景，不会因为润滑油渗漏污染生产物料。制动模块的摩擦片采用耐磨非金属材质，正常工况下的使用寿命能满足上万次启停的需求，制动扭矩匹配电机的最大输出扭矩，不会出现制动扭矩不足导致的停位不准，也不会因为制动扭矩过大导致传动链承受额外的冲击载荷。
