集成制动功能的交流伺服驱动电机结构

　　在自动化产线的垂直轴传动、高精度点位定位、需要断电保持位置的工位场景中，普通伺服电机往往无法满足负载防坠落、位置锁定的需求，带制动器的交流伺服电机正是针对这类工况开发的核心驱动部件。这类电机常应用在数控机床的Z轴进给、桁架机械手的升降轴、包装设备的封切工位驱动、纺织机械的罗拉传动、电子制造设备的贴装头位移驱动等场景，当设备触发急停、系统断电或者伺服使能断开时，内置的制动器会快速锁止电机输出轴，避免负载因重力下滑、位置偏移造成的工件报废、设备碰撞甚至人员安全隐患。

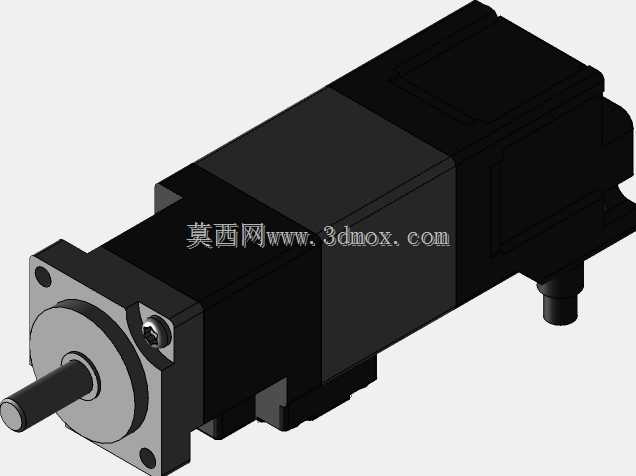

　　从结构设计来看，这款电机采用集成化布局，将制动单元与电机本体、编码器反馈单元做同轴串联设计，没有额外外置的制动安装支架，整体为规整的方形叠片壳体结构，输出端采用标准的圆柱轴伸搭配平键连接结构，适配市面上绝大多数标准行星减速机、同步带轮、联轴器的安装接口，不需要额外定制转接法兰。制动器部分布置在电机后端与编码器之间的腔体内，采用失电制动的摩擦片式结构，正常供电运行时，电磁线圈吸合摩擦片，制动盘与电机转子完全脱开，不会额外增加电机运行的转动惯量与摩擦阻力，保证伺服系统的响应速度与控制精度；当供电断开时，弹簧机构推动摩擦片压紧制动盘，通过摩擦力矩锁止转子，锁止力矩与电机额定输出扭矩做匹配设计，能够满足额定负载下的静态锁止需求，不会出现溜轴问题。

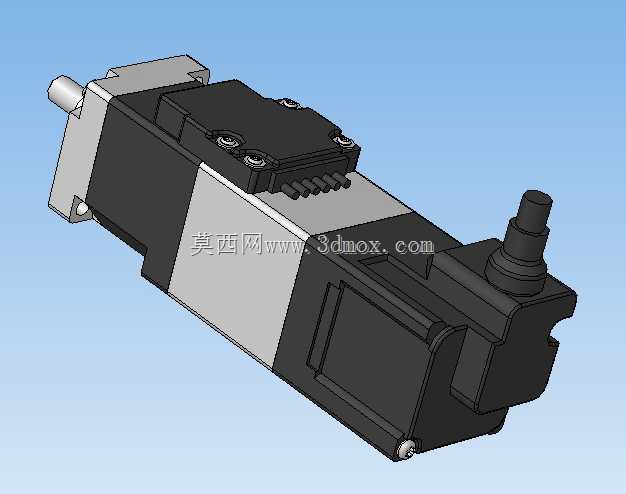

　　设计过程中需要重点考量几个安装边界与性能匹配点：首先是电机的安装法兰尺寸，这款电机采用行业通用的小功率伺服安装规格，法兰端面的安装孔位采用对称分布的通孔设计，定位止口的公差控制在H7级精度，保证与设备安装面的同轴度，避免运行时出现轴系偏摆造成的轴承磨损、编码器震动丢脉冲问题。其次是电机本体的径向尺寸与轴向长度，因为集成了制动器单元，整体轴向长度比同功率不带制动的伺服电机更长，在做设备结构布局时，需要预留足够的后端安装空间，尤其是编码器侧的线缆出线方向，这款电机采用侧出式的连接器结构，线缆接头为快插式工业连接器，出线方向可以根据安装需求做90度调整，避免与周边的结构件、拖链产生干涉。

　　从功能特性上，这款交流伺服电机支持位置、速度、扭矩三种控制模式，内置的编码器采用高分辨率的光电式结构，能够实现低速下的平稳运行，低速爬行阈值远低于普通异步电机，满足高精度进给的需求。制动器的供电回路与电机主回路做独立设计，在驱动器侧可以单独配置制动动作的延时参数，匹配不同负载的动作逻辑，比如垂直轴应用中，可以设置伺服使能断开后延迟一定时间再触发制动，避免轴系锁止时的冲击，也可以在急停触发时直接同步切断制动供电，实现最快速度的锁止响应。

　　在散热设计上，电机壳体采用铝合金挤压成型工艺，壳体表面做了平整的散热面设计，没有多余的散热筋结构，既可以做自然冷却，也可以适配水冷套安装，满足高负载、高占空比工况下的散热需求，避免长时间运行时的绕组温升过高造成的退磁、扭矩下降问题。输出轴的轴承采用配对的角接触球轴承结构，能够同时承受径向负载与一定的轴向负载，适配同步带传动、齿轮传动等存在径向力的安装场景，不需要额外增加外置的支撑轴承座，简化设备的整体结构设计。

　　在实际选型匹配时，需要重点核算负载的转动惯量与制动锁止力矩的匹配关系，尤其是带大直径转盘、长行程垂直负载的场景，不能仅按照电机额定扭矩选择制动器规格，需要折算负载端的惯量到电机轴，保证制动时的冲击力矩不会超过制动器的最大静摩擦扭矩，同时要核算制动时的打滑距离，满足设备的安全防护要求。这款电机的轴伸端做了防锈处理，配合标准的油封结构，能够阻挡加工现场的切削液、粉尘进入电机内部，适配车间内的复杂工况环境，后端的编码器腔体做了密封设计，防护等级达到工业级应用标准，不会因为现场的油雾、水汽造成编码器码盘污染，影响位置反馈精度。
