三菱HG-JR22K1M交流伺服电机三维结构

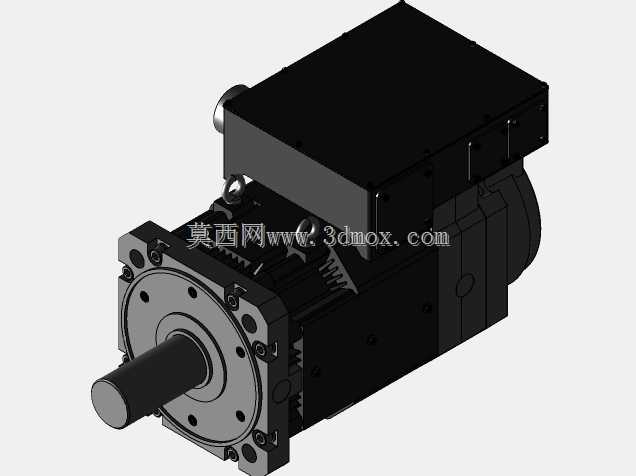

　　这款伺服电机的三维结构还原，完全围绕实际工业现场的安装适配需求搭建，从结构工程师做设备布局的视角出发，每一处安装特征都对应真实的装配边界。先从输出端的安装法兰说起，前端法兰采用标准方形安装止口设计，止口的配合公差、安装孔的孔位分布、轴伸的直径与键槽尺寸，都严格匹配通用大功率伺服的安装规范，做设备设计时，不需要额外调整安装座的适配尺寸，直接可以将模型导入装配体，核对与负载端联轴器的同轴度、轴伸长度的干涉情况，避免实际装配时出现轴伸顶死、法兰贴合不严的问题。

　　再看机身的结构设计，机座采用分段式拼接结构，中段的散热筋沿轴向均匀排布，建模时特意保留了散热筋的凸起高度与间距，做设备热仿真或者布局走线时，可以准确核算电机周边需要预留的散热空间，避免因为周边结构件遮挡散热风道，导致电机运行时温升超标。机身顶部的吊环安装位做了完整的螺纹特征还原，22kW级别的伺服电机自重较大，现场安装时必须通过吊环起吊，建模时还原吊环的安装位置与突出高度，能帮助工程师提前核对设备吊装路径上的干涉点，防止吊环和设备上的走线槽、防护板发生碰撞。

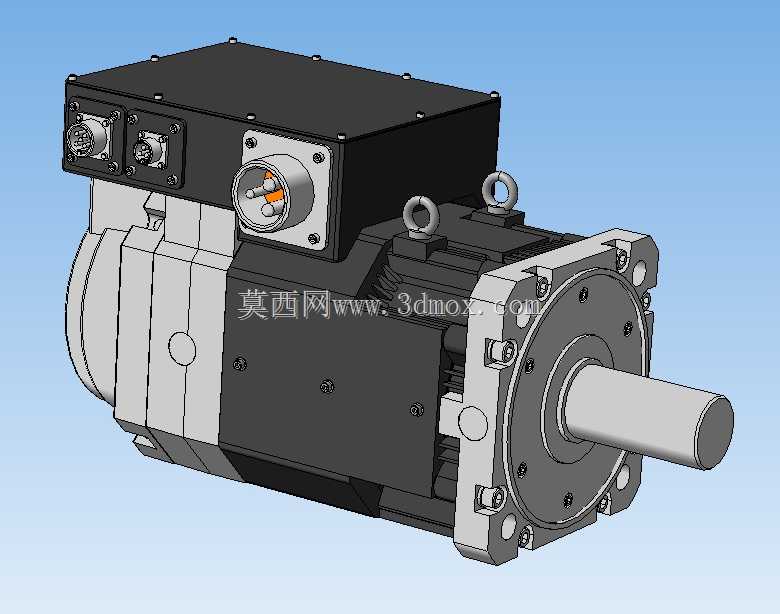

　　后端的接线盒结构做了分腔设计，强电动力接线端子与弱电编码器反馈端子分别布置在独立的腔体内，两个接线口的防水接头规格、接线腔的内部空间都做了1:1还原，做电气布线设计时，可以直接根据接线口的位置规划线缆的弯曲半径，预留足够的接线操作空间，避免后期接线时因为空间不足导致线缆弯折过度、屏蔽层破损的问题。接线盒的固定螺栓位置、盒盖的密封槽结构也都完整呈现，方便做防护结构设计时核对密封面的压紧行程。

　　从应用场景来看，这类大功率交流伺服电机主要用在大型机床的进给轴驱动、重型自动化生产线的主传动、大型注塑机的伺服泵控系统、桁架机械手的长行程重载驱动单元上，这类场景对电机的扭矩输出精度、动态响应速度、安装可靠性都有极高要求。建模时特意区分了定子壳体、转子轴、前后端盖、接线盒、编码器罩等不同部件的装配关系，结构工程师做BOM拆分、维护空间预留时，可以直接通过模型拆解各个部件的拆装路径，比如后端编码器的维护空间，需要预留足够的位置来拆装编码器端盖，不需要在现场拆机测绘就能提前规划维护操作的空间余量。

　　安装边界的处理上，模型完整还原了电机底部的安装脚座尺寸，除了法兰安装之外，脚座安装的孔距、安装面的平面度特征都有体现，不管是采用法兰立式安装还是脚座卧式安装，都能直接在装配体里匹配对应的安装板尺寸，核算安装螺栓的长度与规格。轴伸端的油封安装位、轴承挡圈的沟槽结构也都做了细节还原，做传动结构设计时，可以直接匹配对应的油封型号、轴承规格，减少重复测绘的工作量。另外，机身上的接地端子位置、铭牌安装的凹槽区域也都完整呈现，做设备安规设计时，可以提前规划接地线缆的连接路径，核对铭牌的安装空间，避免后期安规检测时出现接地位置不合理、铭牌无法粘贴的问题。

　　从设计思路的还原来看，这款电机的结构完全遵循大功率伺服的可靠性设计逻辑，接线腔与电机本体之间的密封隔断、吊环位置的重心匹配、散热筋的排布方向对应电机运行时的空气对流路径，这些细节在三维模型里都有准确体现，不是单纯的外观曲面建模，而是包含完整装配特征、安装特征的参数化结构模型，不管是用来做设备方案的布局评审，还是做后续的结构改进参考，都能直接对应实际的工程需求，不需要再做额外的特征补全。
