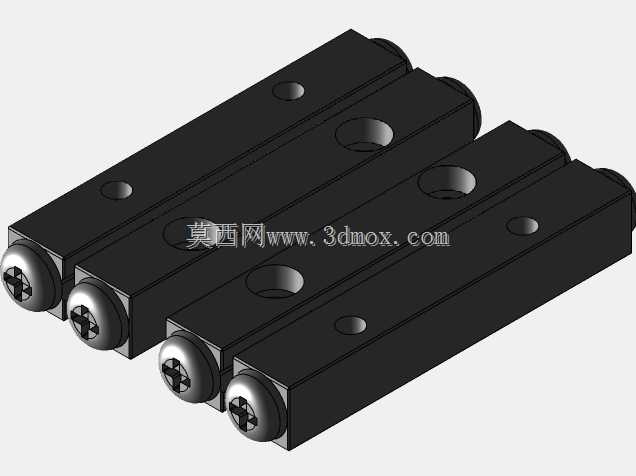

在精密检测工位、小型自动化装配模组、半导体晶圆搬运滑台这类对安装空间有严格限制的场景里,常规滚珠直线导轨的滑块长度、导轨端部的安装预留尺寸往往会挤占有效行程空间,而这类短行程往复运动的工况,恰恰需要导向部件在有限安装边界内提供足够的刚性与运动精度。本次设计的交叉滚轮式直线导轨,正是针对3mm到50mm行程区间的精密往复运动需求开发,区别于传统循环滚珠导轨的结构形式,采用交叉排列的圆柱滚轮作为滚动体,在相同截面尺寸下能获得更高的接触刚度,同时消除了滚珠循环过程中带来的振动波动,更适合微米级定位精度要求的短行程运动场景。从结构设计逻辑来看,这款导轨采用双轨平行配对使用的布局,单根导轨的滚道采用90度V型截面设计,

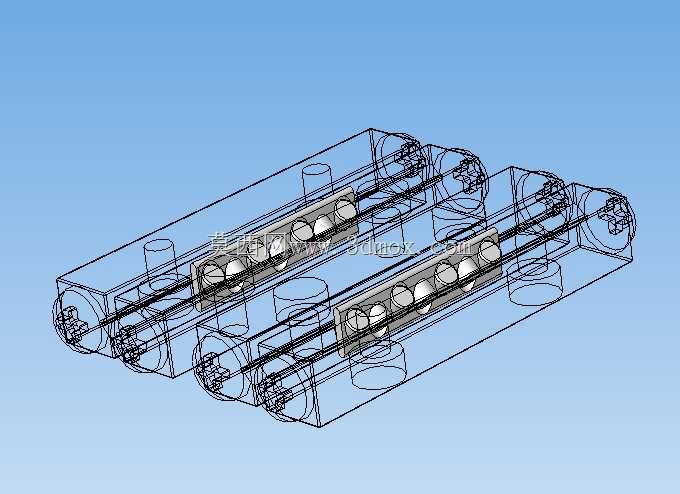

交叉排列的滚轮分别与两侧V型滚道接触,相邻滚轮的轴线呈90度交叉布置,这样的结构可以同时承受径向载荷、反径向载荷以及双向的倾覆力矩,不需要额外增加辅助导向块就能满足单滑块多方向受力的使用需求,大幅缩小了导向机构的整体占用空间。在安装边界的设计上,导轨本体采用一体化磨削加工成型,端部没有传统循环导轨的返向器突出结构,导轨的安装孔采用沉头孔设计,可直接从导轨正面锁付到安装基准面,不需要在导轨侧面预留扳手空间,两根导轨的中心距可根据负载大小在20mm到80mm区间灵活调整,适配不同宽度的滑台安装需求。滚轮组件采用保持架整体串联的结构,保持架采用低摩擦工程塑料一体注塑成型,每个滚轮的销轴都与保持架过盈配合固定,
避免滚轮在高速往复运动中出现歪斜卡滞,滚轮本身采用轴承钢淬硬处理,表面粗糙度控制在Ra0.2以下,与淬硬磨削的V型滚道配合,滚动摩擦系数可控制在0.002到0.003区间,即使在无润滑的工况下也能实现平稳的低速运动,不会出现传统导轨常见的低速爬行现象。在实际应用场景中,这类交叉滚轮导轨常被用在光学镜头调焦机构、精密点胶头的Z向升降模组、小型冲压设备的送料滑台、检测仪器的探针运动机构上,这类场景的共同特点是运动行程短、定位精度要求高、安装空间紧凑,同时运动过程中会承受一定的偏载力矩。相比同规格的滚珠直线导轨,这款交叉滚轮导轨的滑块高度可以降低30%左右,有效行程占导轨总长度的比例可以提升到90%以上,
比如50mm行程的导轨总长度仅需要60mm,而常规滚珠导轨同行程下总长度通常需要90mm以上,对于空间受限的紧凑型设备来说,这个尺寸优势非常明显。设计过程中针对滚道的接触应力做了有限元校核,在额定100N的径向载荷下,滚道与滚轮的接触应力控制在1200MPa以内,满足100万次往复运动的疲劳寿命要求,同时针对滚轮的保持架间隙做了优化,保持架与导轨侧面的间隙控制在0.1mm以内,既避免了运动过程中保持架与导轨发生摩擦,又能防止滚轮组在运动中出现窜动。导轨的基准面设计在导轨的单侧侧面,安装时可以通过侧面顶丝将导轨基准面顶紧在安装基座的定位面上,不需要额外做销钉定位就能保证两根导轨的平行度,降低了现场安装调试的难度,对于批量组装的自动化设备来说,能大幅减少装配调校的工时。另外,这款导轨的滚轮采用开放式的布局,相比密封式的滚珠导轨,更容易清理运动过程中带入的微小粉尘,在洁净车间环境下使用时,不会因为密封件摩擦产生微尘,更适合对洁净度有要求的半导体、医疗设备装配场景。在导向精度的保证上,导轨的V型滚道与安装底面的平行度控制在0.002mm/100mm以内,滚轮与滚道的预紧力可以通过选配不同直径的滚轮进行调整,用户可以根据实际的负载大小和刚性需求,选择零间隙或者轻微预紧的装配状态,预紧状态下导轨的反向间隙可以控制在1μm以内,满足高精度定位的需求。
