三菱HG-UR152交流伺服电机结构设计

　　在自动化产线的传动选型环节，伺服电机始终是高精度位置控制场景的核心执行部件，这款HG系列交流伺服电机的三维结构还原，完全围绕实际装机的边界条件搭建，可直接用于设备布局阶段的干涉校验、安装工装设计参考。从实际应用场景来看，这类中惯量伺服电机常被用在数控机床进给轴、包装机械的牵引辊驱动、工业机器人关节动力输出、自动化分拣线的精准定位工位，相比步进电机，它的闭环控制特性可以实现0.001mm级的位置重复精度，同时在额定转速区间内保持恒定扭矩输出，不会因为负载波动出现丢步问题。

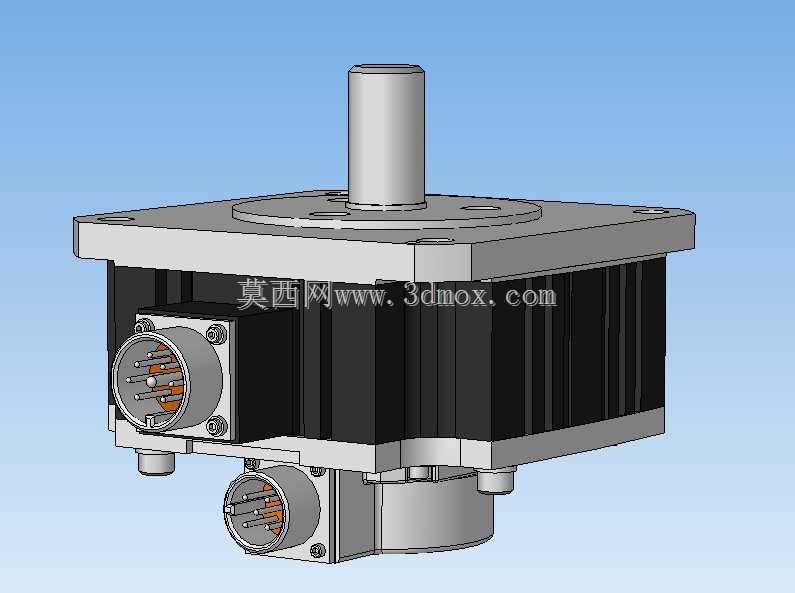

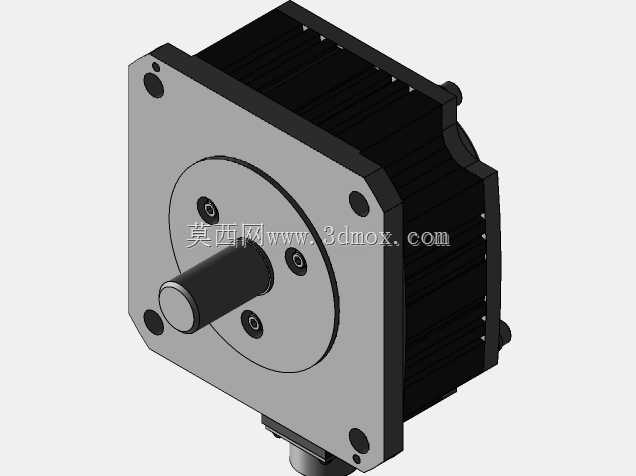

　　从结构设计的还原细节来看，模型完整复现了电机的方形安装法兰结构，法兰端面上的安装孔位、定位止口的尺寸公差完全按照实物样本的安装边界制作，设备布局时可以直接将法兰面贴合设备安装板，校验安装孔与设备板件的孔位对齐度，避免后期加工出现孔位偏差。输出轴采用标准圆柱轴带键槽的结构，轴伸长度、轴径尺寸与样本参数完全匹配，选型时可以直接搭配对应规格的联轴器、同步带轮做装配模拟，提前确认轴端连接件与电机端盖的安全间隙，避免运转时出现剐蹭。电机尾部的两个航空连接器分别对应动力供电与编码器信号传输，模型还原了连接器的安装位置、插接方向，做电气布线设计时可以提前规划线缆的弯曲半径，预留足够的走线空间，避免设备运行时线缆被拉扯、弯折导致的接触不良问题。

　　电机本体的外壳采用轴向散热筋结构，模型完整还原了散热筋的凸起高度、排布间距，做设备热管理设计时，可以根据散热筋的散热面积核算电机长时间额定负载运行的温升情况，确认设备柜内的通风路径是否能覆盖电机的散热区域，避免高温环境下电机出现过载保护。电机后端盖的安装固定孔、底部的接地端子位置也做了精准还原，做设备接地系统设计时，可以直接在模型上标注接地线缆的连接点位，指导现场装配的接线作业。

　　从安装边界的尺寸来看，模型的整体长宽高尺寸完全对应实物的外形参数，法兰安装面到输出轴端面的距离、电机本体的最大外径、连接器突出本体的高度都做了1:1还原，在做设备整体布局时，不需要额外预留冗余的安装空间，可以直接按照模型的外轮廓做周边结构件的设计，比如电机安装座的包覆结构、拖链的布置位置、周边传感器的安装点位，都可以直接参考这个模型的尺寸做干涉检查，避免后期装配时出现零部件碰撞的问题。

　　不同于简化版的电机示意模型，这个结构模型把电机内部的定子、转子的大致装配位置也做了体现，做电机传动特性仿真时，可以根据模型里的转子惯量参数，搭配负载端的惯量折算值，核算整个传动链的惯量匹配比，确保选型时的惯量比在合理区间内，避免设备启停时出现过冲、震荡的问题。编码器端的结构还原也能帮助设计人员理解编码器的安装位置，做电机维护拆解的模拟时，可以清晰看到编码器与后端盖的装配关系，指导现场维护人员的拆解作业，避免误操作损坏编码器的码盘。

　　在实际的设备设计流程中，这类精准的伺服电机三维模型可以大幅减少设计阶段的反复核对工作量，不需要反复翻阅样本手册核对尺寸，直接在装配环境里调用模型就能完成所有布局校验工作，不管是做单机设备的传动结构设计，还是整条产线的动力部件排布，都能提升设计效率，减少后期加工装配阶段的出错概率。
