薄板冲孔成型复合冲压模具结构

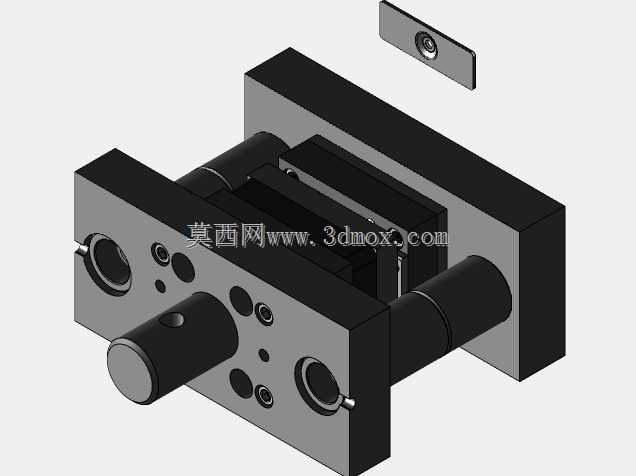

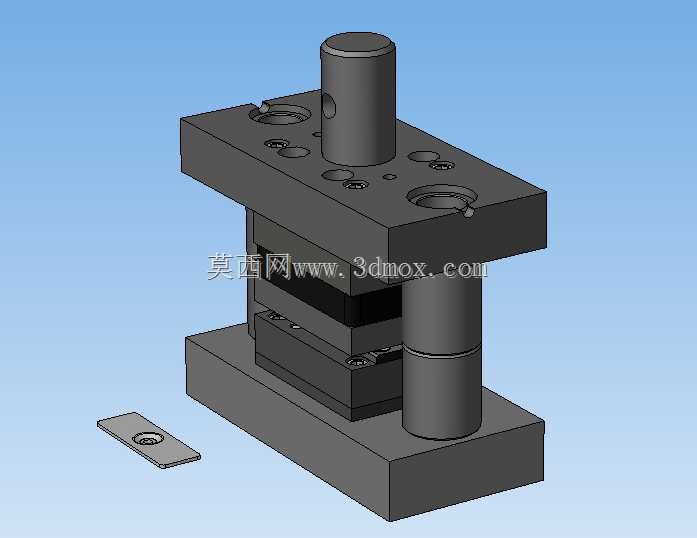

　　这套冷冲压复合结构主要面向薄金属板件的批量加工场景，常见于家电五金、汽车小覆盖件、电子金属结构件的生产环节，可在单次压力机行程内完成板件的局部成型与冲孔工序，避免多工序分步冲压带来的定位误差，有效提升小尺寸带成型特征板件的加工精度与生产效率。从结构布局来看，该模具采用标准后侧导柱模架，上下模座采用铸铁材质加工，导柱导套配合间隙控制在H7/h6精度区间，可保证上下模合模时的对中精度，承受连续冲压过程中的侧向力，避免凸凹模发生啃模损伤。上模部分通过模柄与压力机滑块连接，模柄采用压入式结构与上模座固定，保证压力输出的同轴度，上模依次安装垫板、凸模固定板、卸料板结构，其中成型凸模与冲孔凸模采用分体式安装，通过固定板台阶定位、螺钉锁紧，

　　方便后续刃口磨损后的快速更换，无需拆卸整套模架。下模部分安装在压力机工作台面，通过压板压紧固定，下模设置凹模板、顶料板结构，凹模型腔对应成型与冲孔位置做分层加工，成型区域的型腔粗糙度控制在Ra0.8以下，减少板料成型过程中的刮擦拉伤，冲孔凹模刃口做1.5mm直壁段后扩漏料斜度，保证冲裁废料顺畅落下，不会堆积在型腔内影响后续冲压。卸料结构采用弹性卸料设计，卸料弹簧均匀布置在凸模固定板周边，卸料力根据板料厚度与成型力匹配计算，保证开模时能顺利将箍在凸模上的板件卸下，同时合模时卸料板先压紧板料，避免冲压过程中板料发生窜动，影响成型与冲孔位置精度。安装边界方面，整套模具的闭合高度适配常规开式可倾压力机的安装参数，

　　下模座的压板槽位置符合通用压力机工作台的T型槽间距，无需额外加工转接板即可完成安装，模柄直径匹配主流压力机的滑块安装孔尺寸，上下模合模时的导柱导入长度设计足够，保证滑块下行时导柱先进入导套完成导向，之后凸模再接触板料，避免导向失效。在实际生产使用中，该结构适合加工厚度0.5-2mm的冷轧钢板、铝板等延展性较好的金属板料，单次冲压即可得到带凸起成型特征与对应安装孔的成品件，相比单工序模减少了半成品周转与二次定位的工序，冲压节拍可匹配压力机每分钟30-60次的连续运行速度，刃口正常维护周期内可稳定保证冲孔断面的光亮带占比超过三分之一，成型特征的尺寸公差可控制在IT12级以内，满足多数五金结构件的装配精度要求。

　　设计过程中针对成型与冲孔的工序顺序做了特意优化，合模时成型凸模先接触板料完成局部拉伸成型，待成型到位后冲孔凸模再接触板料完成冲孔，避免先冲孔后成型导致的孔位拉扯变形，同时在成型凸模内部设置了透气孔，避免成型过程中型腔憋气导致板件成型不饱满或者脱模时出现吸附变形。下模的顶料结构采用弹性顶件，开模时将卡在凹模型腔内的成品件顶出，配合上模的卸料动作，可保证冲压完成后工件停留在模具表面，方便自动化取料机构或者人工取件，不会出现工件卡滞在模腔内的情况。整套结构的紧固件、弹性元件均采用标准件，降低了模具的制造与维护成本，易损的凸凹模零件采用合金工具钢加工，淬火硬度控制在HRC58-62，保证足够的耐磨性与抗冲击性能，适合中小批量到大批量的连续生产场景。
