GOST标准机床压力螺钉支撑跟部结构

　　在机床装夹作业场景中，工件的不规则支撑、装夹间隙补偿一直是一线装夹人员需要频繁处理的问题，尤其是大型焊接件、铸件毛坯面装夹时，毛坯面的平面度误差往往在0.5-3mm区间，常规的等高块无法适配这种非均匀的间隙，此时就需要用到带可调跟部的压力螺钉作为辅助支撑元件。这套系列化的压力螺钉跟部结构，适配GOST 13437-68标准的压力螺钉规格，覆盖了从M6到M24的常用机床压紧螺钉尺寸，不同规格的跟部直径从12mm到60mm不等，可适配不同压紧力需求的装夹场景，小规格型号适用于小型仪表车床、钻床的轻载工件装夹，大规格型号可适配重型龙门铣床、镗床的大吨位工件压紧作业。

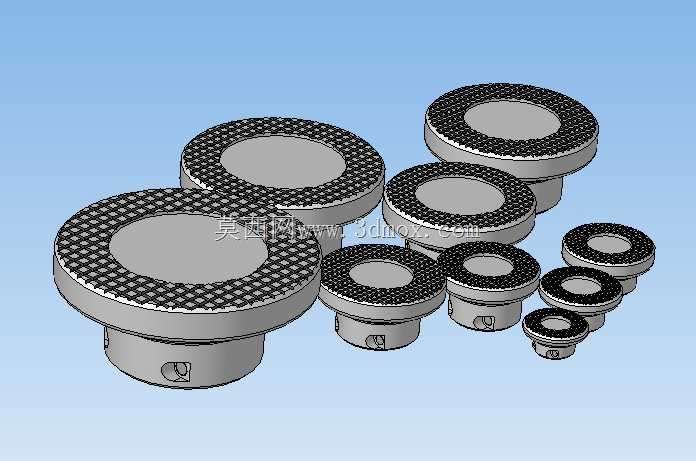

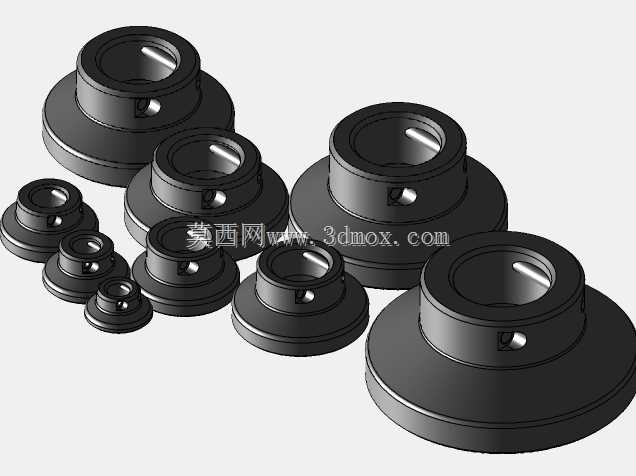

　　从功能特性来看，该跟部结构采用端面滚花设计，滚花为网纹格式，滚花深度控制在0.3-0.5mm，既可以保证跟部与工件毛坯面接触时产生足够的摩擦力，防止压紧过程中工件发生滑移，又不会因为滚花过深在工件已加工表面留下压痕，针对已加工面的装夹场景，还可以在跟部端面加装铜质垫片，避免损伤工件表面。跟部与压力螺钉的连接采用球面配合结构，螺钉下端的球面与跟部内部的凹球面可以实现最大7度的自适应偏转，当工件支撑面存在倾斜角度时，跟部端面可以自动贴合工件表面，避免出现点接触导致的压应力集中，防止工件装夹变形，这一点在薄板件、薄壁壳体件的装夹中尤为重要，常规刚性支撑如果无法完全贴合，压紧时很容易导致薄壁件产生弹性变形，加工完成松开后工件回弹，尺寸精度超差。

　　设计过程中，首先考虑的是系列化的尺寸适配性，不同规格的跟部安装高度统一控制在8mm到20mm区间，不会因为加装跟部导致原有压力螺钉的压紧行程不足，跟部的侧壁做了0.5mm的倒角处理，方便在狭窄的T型槽空间内安装调整，跟部侧面开有一字型的调整槽，可以用一字螺丝刀拨动跟部调整位置，不需要完全拧下螺钉就可以调整跟部的支撑位置，提升装夹效率。跟部的内部球面做了硬化处理，表面硬度达到HRC45-50，在频繁的压紧、松开循环中不会出现球面凹陷、磨损的问题，使用寿命相比普通未热处理的跟部提升3倍以上，跟部的下端边缘做了R1的圆角处理，避免在机床工作台的T型槽表面刮出划痕，保护工作台面的精度。

　　从安装边界来看，该系列跟部的最大外径比对应螺钉的六角头外径小2mm，在并排布置多个压紧点时，最小中心距可以控制在跟部外径加5mm的水平，适合在狭小的工装平台上密集布置支撑点，比如在多工位组合夹具上使用时，不会出现相邻跟部干涉的问题。跟部与螺钉的配合间隙控制在0.1-0.2mm，既可以保证球面的灵活转动，又不会因为间隙过大导致支撑时产生窜动，压紧力的传递路径为螺钉球面-跟部凹球面-跟部端面-工件表面，整个传力路径没有刚性突变，压紧力可以均匀分散在跟部的整个接触端面上，不会出现局部应力过大的问题。在实际使用中，针对带一定斜度的铸件毛坯面，不需要额外打磨支撑点，直接将该跟部结构装在压力螺钉下端，拧紧螺钉时跟部会自动偏转贴合毛坯面，相比传统的塞铜皮、垫纸片的调整方式，装夹效率可以提升60%以上，同时装夹的可靠性也更高，不会因为切削过程中的振动导致垫片移位、压紧力失效。

　　针对重型切削场景，大规格的跟部端面还设计了同心圆的储油槽，在跟部与工件表面之间可以留存少量的润滑脂，避免长期压紧后跟部与工件表面产生粘结，拆卸时可以轻松取下跟部，不会出现跟部卡在工件表面的情况。整个系列的跟部结构尺寸完全遵循GOST标准的互换性要求，可以直接替换同标准下的老旧磨损跟部，不需要对原有压力螺钉做任何修改，降低了工装配件的替换成本，在普通铣床、钻床、镗床、磨床的通用装夹作业中都可以适配使用，也可以配套在组合夹具、专用工装中作为标准支撑元件使用。
