交流伺服电机HG-UR72工业传动部件

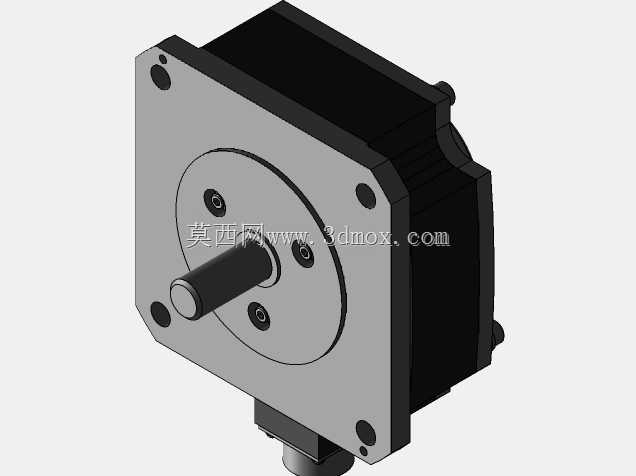

　　在自动化产线的定位工位、数控机床的进给轴、工业机器人的关节驱动这类对转速、转矩控制精度有严苛要求的场景里，交流伺服电机是核心执行单元，这款HG-UR72型号的交流伺服电机，就是面向中高负载高精度传动需求开发的执行部件。从实际选型适配的角度看，这类电机的安装边界是结构设计阶段最先要确认的参数，其方形法兰安装面的定位止口、安装孔位间距都遵循通用伺服的安装尺寸规范，输出轴的轴径、键槽尺寸匹配标准联轴器的适配范围，设计时不需要额外做转接法兰的定制，就能直接适配市面上多数同规格的行星减速机、同步带轮等传动连接件，能大幅缩短设备的设计迭代周期。

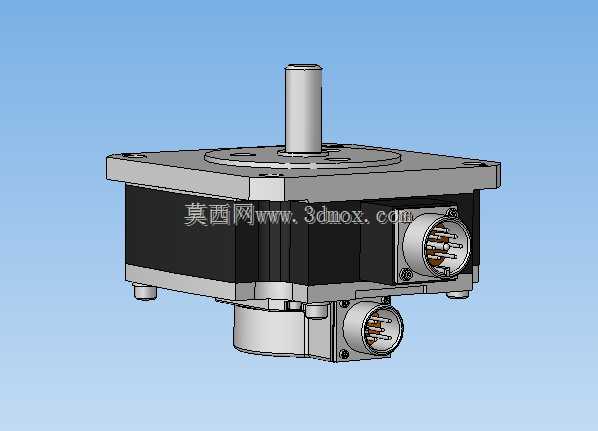

　　从功能特性上看，这款交流伺服电机采用分体式接线端口设计，动力线与编码器反馈接口独立布置在电机侧端，现场布线时可以分开走线，避免动力线的强电干扰对编码器反馈信号造成影响，这一点在多轴密集排布的自动化设备里尤为重要——很多设备调试阶段出现的定位漂移、转速波动问题，追根溯源都是强弱电布线未做隔离导致的信号干扰，独立接口的设计从硬件层面降低了这类问题出现的概率。电机本体的外壳采用散热筋结构搭配端盖的密封设计，既可以在连续额定负载运行时通过壳体表面将绕组产生的热量快速散出，避免长时间运行导致的绕组温升过高触发过载保护，也能适配车间内有少量切削液、粉尘的常规工业环境，不需要额外加装防护外罩就能满足IP65级别的基础防护要求。

　　做三维建模的时候，这款电机的细节还原需要重点关注几个装配干涉点：输出轴的伸出长度要和实际样本参数完全匹配，不然设计阶段做装配校验时，会出现轴端和联轴器顶死、或者轴插入长度不足导致传动打滑的问题；侧端的两个接线接头要预留足够的插拔空间，尤其是编码器接头的尾部线缆弯折半径不能小于线缆直径的6倍，不然长期运行中线缆反复弯折会出现芯线断裂的故障；电机尾部的编码器端盖不能和设备上的走线槽、安装支架产生干涉，很多新手工程师做布局时只关注安装法兰的贴合面，忽略了电机尾部的凸起尺寸，最后装配时才发现电机塞不进安装位，只能临时切割支架，既影响外观也降低了结构强度。

　　从实际应用的工况适配来说，这款电机的额定转矩、最高转速参数覆盖了3C电子组装设备的搬运工位、包装机械的送膜轴、木工机械的进给驱动这类常见场景，它的转子惯量匹配范围比较宽，既可以搭配低惯量负载做高速往复定位，也能通过搭配减速机驱动高惯量的转盘、传送带类负载，不需要针对不同工况单独选不同转子惯量的电机型号，能减少设备备件的库存种类。设计电机安装座的时候，要注意安装面的平面度公差控制在0.05mm以内，如果安装面不平，电机锁紧后会导致定子和转子出现同轴度偏差，运行时会产生异常振动和噪音，长期运行还会加速轴承的磨损，缩短电机的使用寿命。另外接线端口的朝向可以根据设备的布线方向做调整，建模时可以将接口部分做成可旋转的装配体，方便在不同布局的设备里调整出线方向，避免线缆和周边部件产生摩擦。

　　在做设备的运动仿真时，这款电机的外形模型可以直接导入装配体做干涉检查，其本体的重量参数也能用于设备整体的重心校核，尤其是在移动轴、龙门架这类运动部件上搭载该电机时，准确的重量参数能帮助工程师更精准地计算驱动负载的惯量比，选配合适的驱动器参数，避免出现惯量匹配不当导致的定位过冲、振荡问题。很多工程师做选型时只关注电机的转矩、转速参数，忽略了本体的外形尺寸和安装空间要求，最后出现电机和周边的护罩、管线碰撞的问题，这款模型的细节还原度足够支撑从方案布局到详细设计的全流程使用，不需要再额外对照样本手动绘制外形，能节省不少建模的时间。
