符合DxxP标准的15针板端机箱接插件结构

　　在工业控制机箱、通讯设备插箱、测试仪器背板的互连场景里，板端接插件的选型与安装精度，直接决定了整机信号传输的稳定性与长期运维的可靠性，本次呈现的15针板和机箱插孔结构，正是针对高密度信号传输场景设计的板装互连部件，适配符合D xxP PLUG ZINC 111-15标准的配对插头，可实现多通道低频信号、小功率控制回路的稳定对接。

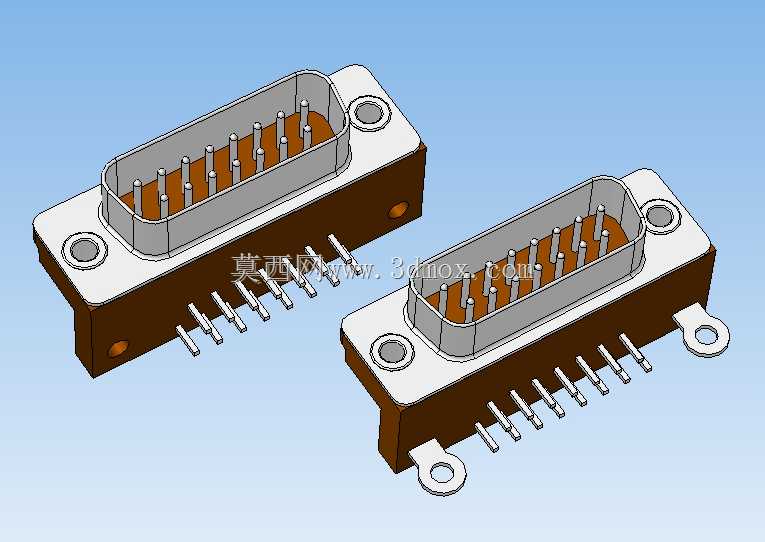

　　从实际安装边界来看，该接插件采用弯针焊板结构，插针尾部呈90°弯折，可直接穿过PCB板对应焊盘完成波峰焊或手工焊接，安装法兰带定位孔与固定耳，既可以通过螺丝直接锁固在PCB板上预留的安装位，也能借助侧边延伸的固定耳与机箱面板的开孔配合，实现连接器与机箱壳体的接地导通，提升信号屏蔽性能，避免外部电磁干扰对传输信号造成串扰。连接器主体采用锌合金外壳包裹绝缘胶芯，胶芯内部精准排布15根插针，针间距严格遵循对应标准的公差要求，相邻插针之间的绝缘爬电距离满足低压控制信号的安规要求，不会出现相邻引脚短接、信号串扰的问题。

　　设计过程中首先考虑的是机箱内的安装空间限制，弯针结构的设计能够大幅降低连接器在PCB板上方的占用高度，适配厚度空间有限的插箱式设备，避免连接器突出过高顶到机箱上盖或相邻板卡。插针与胶芯的配合采用过盈压装工艺，插针根部设置防退台阶，在多次插拔配对插头的过程中，插针不会出现后退、松动的情况，保证焊接点不会受插拔力影响出现虚焊、脱焊问题。外壳的锌合金材质除了提供电磁屏蔽能力外，还具备足够的结构强度，在插拔过程中不会因为受力不均出现外壳变形、胶芯碎裂的问题，法兰位置的安装孔做了沉台设计，螺丝锁固后螺丝头不会突出法兰表面，避免与配对插头的外壳产生干涉。

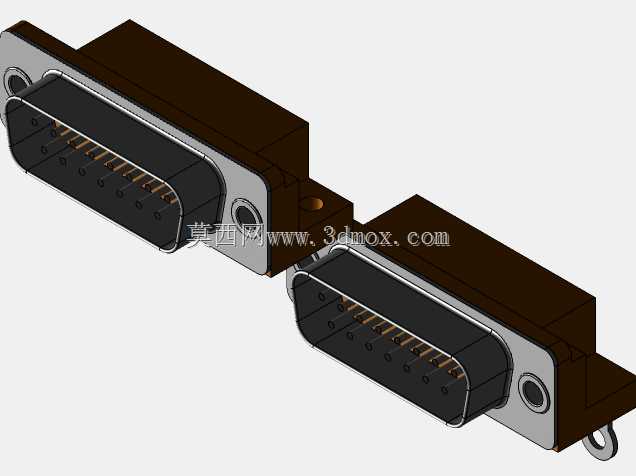

　　从功能特性上看，该接插件的插孔端与插针端采用精准的对位导向设计，连接器外壳两端设置有导向斜边，配对插头插入时可自动导正位置，不会出现插针顶歪、弯针的情况，适合工业现场需要频繁插拔维护的设备场景。胶芯采用耐温绝缘材质，可承受波峰焊时的高温冲击，不会出现焊接受热变形、引脚位置偏移的问题，插针表面做了镀镍处理，提升导电性能的同时增强抗氧化能力，在长期使用过程中接触电阻不会因为氧化出现大幅升高，保证信号传输的稳定性。

　　在实际设备选型应用中，这类15针连接器常被用于工控机箱的IO信号引出、板卡之间的信号互连、测试设备的信号接口面板，安装时需要注意PCB板上的开孔尺寸与插针位置严格匹配，焊盘大小与插针线径适配，避免焊接时出现连锡问题；法兰固定时的锁附扭矩需要控制在合理范围，避免扭矩过大导致胶芯受力开裂，同时要保证连接器外壳与机箱接地点的可靠导通，才能充分发挥其电磁屏蔽的作用。建模过程中对插针的弯折角度、胶芯的卡槽结构、外壳的安装孔位都做了精准的公差预留，所有配合面的尺寸都按照实际生产的公差要求做了偏移处理，可直接用于结构干涉检查、安装模拟、生产开模参考。
