集成制动功能的交流伺服驱动电机结构

　　在自动化产线的垂直轴传动、需要快速停机定位的工位、断电后需保持负载位置的场景中，普通伺服电机往往无法满足防坠落、位置保持的需求，带制动器的交流伺服电机正是针对这类工况开发的核心驱动部件。这类电机常应用在数控机床的Z轴进给、桁架机械手的升降轴、包装设备的封切工位驱动、自动化仓储的堆垛机行走驱动等场景，当设备触发急停信号或者外部供电中断时，内置的制动器会快速锁止输出轴，避免负载下坠、工位偏移引发的设备碰撞或者加工精度损失问题。

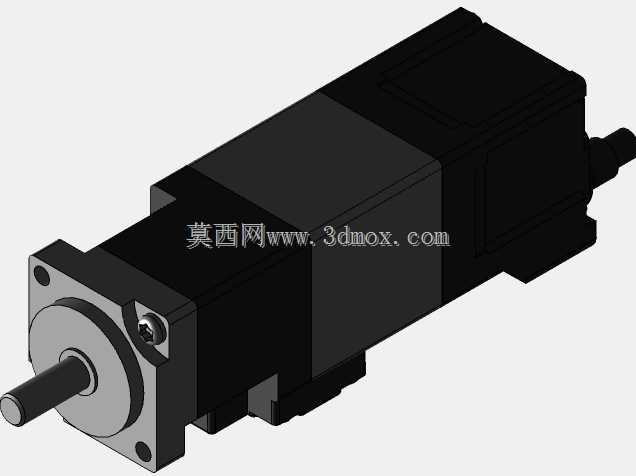

　　从结构设计来看，这款电机将制动模块集成在电机尾端，和电机本体、后端编码器模块做了同轴一体化布局，没有额外增加过多的径向安装尺寸，制动器采用失电制动的结构逻辑，正常供电时制动线圈吸合摩擦片，解除对输出轴的锁止，电机可正常输出扭矩完成转速、位置控制；当供电断开时，弹簧结构推动摩擦片压合制动盘，通过摩擦力锁止转子，保持轴系位置固定。电机本体采用分段式壳体设计，中段为定子绕组的散热壳体，表面做了平整的安装基准面，前端输出轴采用带键槽的圆柱轴结构，可适配同步带轮、联轴器、行星减速机等多种传动连接件，轴伸端的端盖预留了标准安装孔位，可直接和设备安装法兰对接，不需要额外做转接工装。

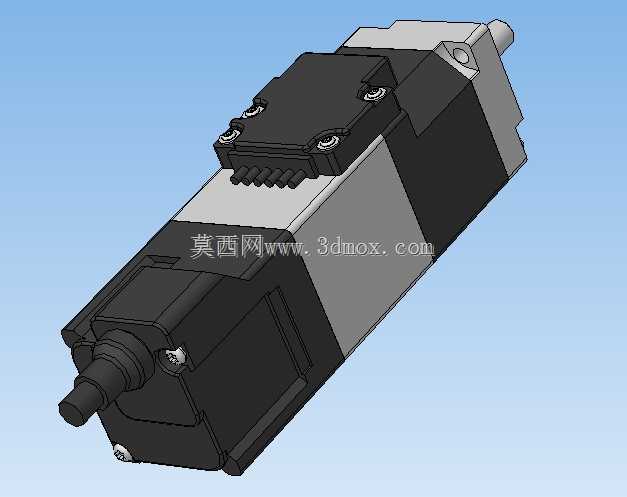

　　设计过程中需要重点考虑制动器和电机本体的热隔离问题，电机长时间运行时定子绕组产生的热量如果直接传导到制动模块，会导致制动线圈老化加速、摩擦片摩擦系数衰减，因此在制动模块和电机定子壳体之间设置了隔热衬垫，同时后端盖预留了散热缝隙，兼顾制动模块的散热需求。接线模块布置在电机壳体的侧上方，采用快插式接线端子布局，动力线、制动控制线、编码器信号线做了分仓隔离，避免强电信号干扰编码器的反馈精度，接线端的防护结构可适配工业车间的切削液、粉尘环境，减少接线端短路、接触不良的故障概率。

　　安装边界方面，这款电机的安装法兰采用标准方形法兰结构，法兰安装孔的孔距、轴伸的直径和长度、止口尺寸都匹配通用伺服电机的安装尺寸规范，用户在旧设备改造替换普通伺服电机时，不需要重新加工设备的安装位，直接替换即可，同时因为制动器集成在电机尾端，电机的总长度仅比同功率不带制动的伺服电机增加了制动模块的轴向尺寸，在布局紧凑的设备内部也能顺利安装，不会和周边的走线槽、传动部件产生干涉。输出轴的径向跳动、轴向窜动都控制在精密传动的公差范围内，搭配后端的高分辨率编码器，可实现高精度的位置控制，即使在频繁启停、正反转切换的工况下，制动器的响应时间也能匹配电机的控制节奏，不会出现制动滞后导致的位置过冲问题。

　　在实际选型应用中，需要注意制动器的保持扭矩要匹配负载的折算扭矩，通常要预留1.5倍以上的安全系数，避免大负载下制动打滑，同时制动器的供电回路要和电机的动力回路做互锁设计，确保电机启动前制动器已经完全释放，避免带制动启动导致电机过载、摩擦片过度磨损。这款电机的结构设计充分考虑了工业现场的安装、维护需求，制动模块的摩擦片属于易损件，后期维护时只需要拆开后端盖即可更换摩擦片，不需要拆解整个电机的定子、转子结构，大幅降低了现场维护的时间成本。
