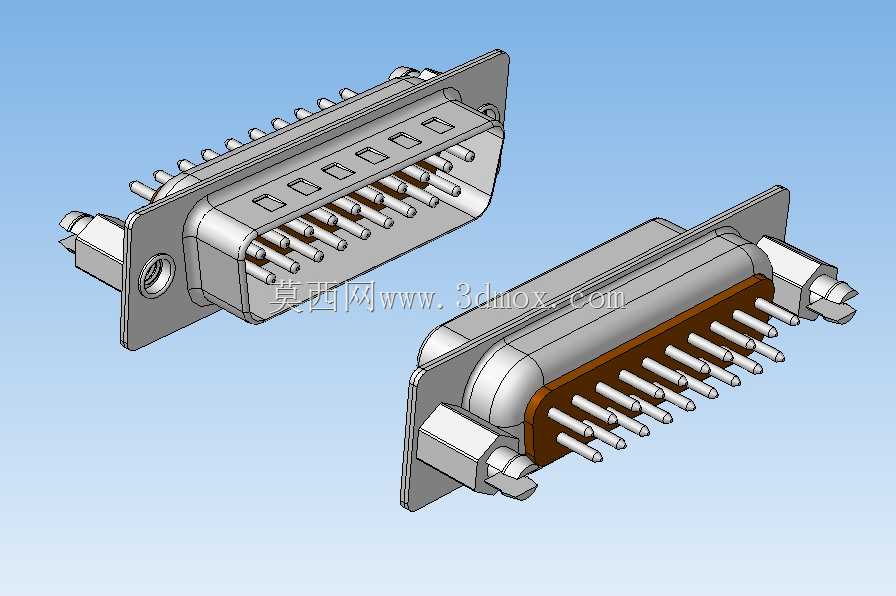

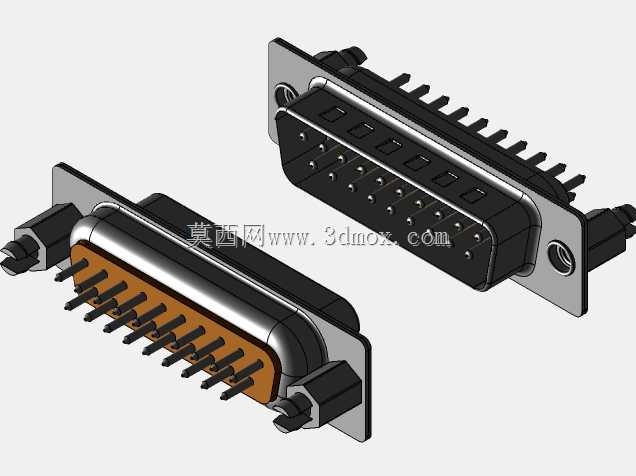

DB19F公头D-sub连接器结构设计

　　在工业控制、通讯设备、测试仪器的电气互联场景中，D-sub系列连接器是应用跨度极广的互联元件，本次呈现的DB19F公头结构，针对高密度信号传输场景做了结构适配，区别于常规9针、15针、25针的标准D-sub规格，19针的排布在保留D-sub系列防呆安装特性的基础上，平衡了针脚密度与结构强度，适合多通道低速信号、小功率供电的集成式连接需求。从实际使用场景来看，这类连接器常出现在老式工业测控板卡、专用通讯设备、定制化测试治具的对外接口位置，相比同体积的圆形连接器，D-sub的D型金属外壳自带防呆属性，插合时无需额外对位标记，操作人员盲插也能避免针脚错接，金属外壳同时能提供基础的电磁屏蔽效果，减少工业现场电磁干扰对弱信号传输的影响。

　　从结构设计逻辑来看，整个连接器分为金属安装壳体、绝缘基座、插针接触件、尾部锁紧结构四个核心部分。金属壳体采用锌合金压铸成型，安装法兰边预留了标准的螺丝固定孔位，适配面板开孔安装的常规需求，法兰边与壳体的过渡位置做了圆角处理，避免安装时割伤操作人员手部，同时壳体的D型轮廓公差控制在±0.05mm范围内，保证与母座对接时的顺畅度，不会出现卡滞、插偏的问题。绝缘基座采用耐高温的热塑性工程塑料注塑成型，19根插针按照两排交错排布，长排10针短排9针的排布方式，既保证了相邻插针之间的电气间隙满足低压信号传输的安规要求，又尽可能压缩了连接器的整体宽度，适配设备面板空间紧张的安装场景。插针采用铜合金基材表面镀金处理，接触电阻低且耐插拔磨损，插针的根部与绝缘基座之间做了防松倒刺结构，压入基座后不会出现插针松动、退针的问题，插针的伸出长度经过匹配设计，插合时先接触接地针再接触信号针，支持热插拔场景下的静电泄放，避免损坏后端电路。

　　安装边界方面，这款连接器的面板开孔尺寸遵循D-sub系列的通用开孔规范，法兰边的固定孔中心距与同系列其他规格保持一致，设备端做面板开孔时无需单独定制开孔模具，可直接沿用标准D-sub连接器的开孔工装，降低生产端的加工成本。尾部的锁紧结构采用标准的六角螺母配合螺丝锁紧，对接公母头后拧紧两侧螺丝即可提供足够的插拔保持力，即使设备存在一定幅度的振动，也不会出现连接器松脱、信号中断的问题。绝缘基座的尾部预留了焊杯结构，适配手工焊接、波峰焊接两种加工工艺，焊杯的深度足够容纳22AWG线径的导线，焊接时导线不会出现虚接、脱落的问题，同时基座尾部的挡墙结构可以避免焊接时焊锡流到相邻针脚造成短路。

　　从选型适配的角度来说，这类19针D-sub连接器适合传输电压不超过300V、单针电流不超过3A的信号与小功率供电场景，针脚之间的绝缘电阻满足常规工业环境的使用要求，在-40℃到85℃的工作温度范围内，绝缘基座不会出现变形、开裂的问题，金属壳体的表面镀镍处理，在常规工业环境下具备基础的防锈能力，可适应车间、户外机柜等非强腐蚀的使用场景。建模过程中对插针的同轴度、壳体的配合公差做了精确还原，每根插针的位置度公差控制在0.03mm以内，保证对接时每根针都能与母座的插孔可靠接触，不会出现个别针脚接触不良的问题，壳体的壁厚均匀，压铸成型时不会出现缩孔、变形的缺陷，适合作为结构设计时的选型参考模型，也可用于设备面板布局的干涉检查，提前预判连接器安装后与周边元器件的空间冲突，减少实物打样阶段的修改成本。
