铝型材线缆管道快拆式安装固定支架

　　在工业产线布线、设备外围管线排布、铝型材框架搭建的现场作业中，线缆与气动管道的固定一直是兼顾安装效率与后期维护便利性的核心痛点，传统的扎带固定、螺栓锁紧管夹在需要频繁拆装调整管线的场景下，往往需要耗费大量拆装时间，甚至会在反复拆装过程中损伤管线外保护层，这款快拆式安装支架正是针对这类场景开发的管线固定构件。

　　从实际作业场景来看，这类支架主要适配20mm直径的电缆、气动软管或者小型流体管道，常见于自动化设备外围的走线布局、铝型材工作台的管线整理、模块化生产线的快速改线作业中，尤其是需要频繁调整管线位置、定期拆卸维护管线的工位，不需要额外借助扳手等工具，就能完成管线的装夹与拆卸，大幅缩短现场布线和改线的作业时长。

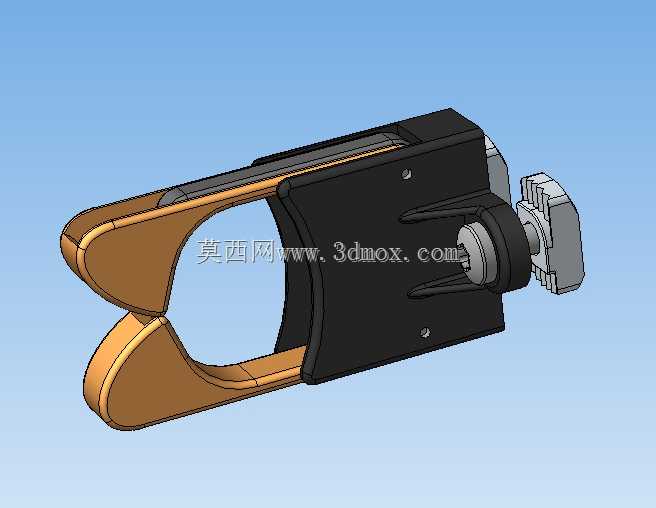

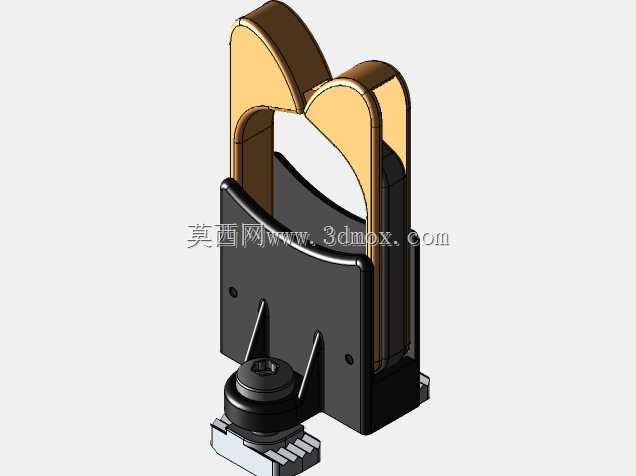

　　结构设计上，这款支架采用了开合式的夹头结构，前端的C型开口夹臂做了圆弧过渡处理，夹臂内侧与管线接触的面做了贴合圆弧面的加宽设计，既可以保证夹紧时管线受力均匀，不会出现局部压损线缆绝缘层或者管道外壁的情况，也能避免管线在夹装后出现轴向窜动。夹臂的开合通过尾部的旋钮式锁紧结构实现，旋钮表面做了防滑的齿形结构，操作人员徒手就能旋转完成锁紧与松开动作，不需要额外配套工具，锁紧时的夹紧力可以通过旋钮的旋转圈数微调，适配不同壁厚、不同外材质的管线，比如带波纹护套的电缆、PU材质的气动管、薄壁PVC穿线管都能获得稳定的夹紧效果。

　　支架的主体安装基座做了适配铝型材槽口的安装结构，可以直接卡入常规工业铝型材的T型槽内，不需要额外打孔或者焊接固定，安装位置可以沿着铝型材槽道任意滑动调整，确定位置后通过基座自带的锁紧结构就能完成支架自身的固定，安装边界上，支架夹装20mm直径管线时，整体突出铝型材安装面的尺寸控制在合理范围内，不会占用过多的设备外围空间，相邻支架的安装间距可以根据管线的挠度自由调整，针对重量较大的粗电缆可以缩小安装间距，针对轻质气动管可以适当拉大间距，适配不同的布线需求。

　　设计过程中重点考虑了反复拆装的耐用性，夹臂与基座的铰接位置做了耐磨结构处理，长期反复开合也不会出现松动晃量，锁紧旋钮的螺纹结构做了防退设计，设备运行产生的振动不会导致旋钮自行松脱，避免管线脱落影响设备正常运行。夹臂的开口尺寸做了限位设计，最大张开角度刚好可以方便管线放入，不会因为张开角度过大导致铰接结构脱位，同时在夹臂完全闭合时，圆弧夹口的最小尺寸略小于20mm，保证对适配直径管线的预紧力，不会出现夹不紧的情况。

　　在实际选型使用时，这类快拆支架可以替代传统的螺栓式管夹、尼龙扎带，尤其是在设备调试阶段需要反复调整管线走向的场景下，能大幅减少调试人员的工作量，后期设备维护需要更换管线时，也不需要剪断扎带或者拆卸多个螺栓，直接松开旋钮就能取出管线，更换完成后快速锁紧复位，同时支架本身可以重复使用，不会像一次性扎带那样产生耗材浪费，也不会因为传统管夹的螺栓锈蚀导致后期无法拆卸。针对不同的安装场景，这款支架的基座结构也可以适配不同的安装基面，除了标准铝型材槽口外，也可以通过转接件固定在钣金板面、设备机架方管上，适配更多的布线场景，夹臂的圆弧接触面也可以根据需求粘贴防滑橡胶垫，进一步提升夹紧摩擦力，适配表面光滑的管线或者有油污的作业环境，避免管线滑动移位。
